A3944KLPT A3944KLPTR T TSSOP

Giới thiệu về A3944KLPTR-T

A3944KLPTR-T được sản xuất bởi Allegro Microsystems, là một driver cầu H điều khiển MOSFET, thiết kế cho các ứng dụng động cơ DC không chổi than (BLDC) và động cơ bước. IC này cung cấp khả năng điều khiển mạnh mẽ với hiệu suất cao, hỗ trợ thiết kế mạch nhỏ gọn.

Đặc điểm A3944KLPTR-T

• Tích hợp mạch bảo vệ:
  • Bảo vệ quá dòng (OCP), quá áp (OVP), và quá nhiệt (OTP).
  • Chức năng bảo vệ ngắn mạch giữa các pha MOSFET.
• Điều khiển cầu H:
  • Điều khiển 4 MOSFET trong cấu hình cầu H, phù hợp cho động cơ DC hoặc động cơ bước.
• Khả năng điều khiển linh hoạt:
  • Hỗ trợ cả chế độ điều khiển PWM tốc độ cao và điều khiển pha chính xác.
• Điện áp nguồn rộng:
  • Có thể làm việc với nhiều mức điện áp nguồn từ 7.5V đến 50V, lý tưởng cho nhiều ứng dụng.
• Hiệu suất cao:
  • Điều khiển cổng MOSFET nhanh và chính xác, giảm tổn hao năng lượng.

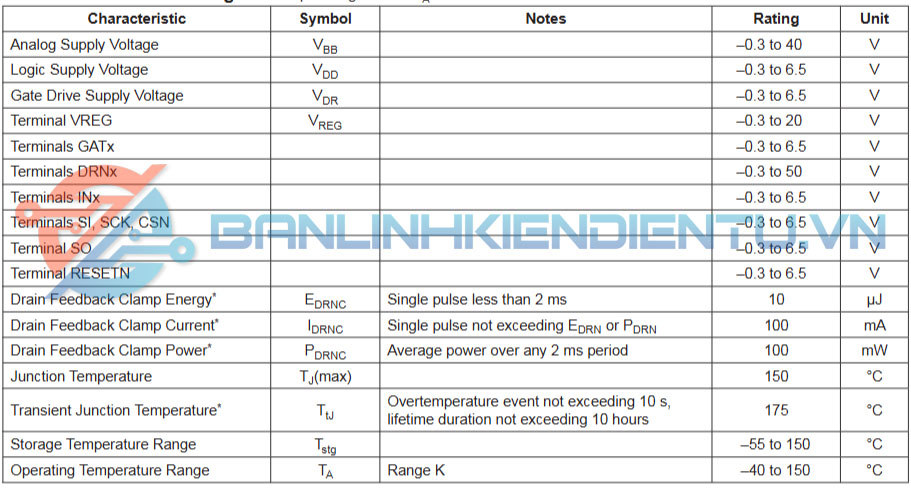

Thông số kỹ thuật A3944KLPTR-T

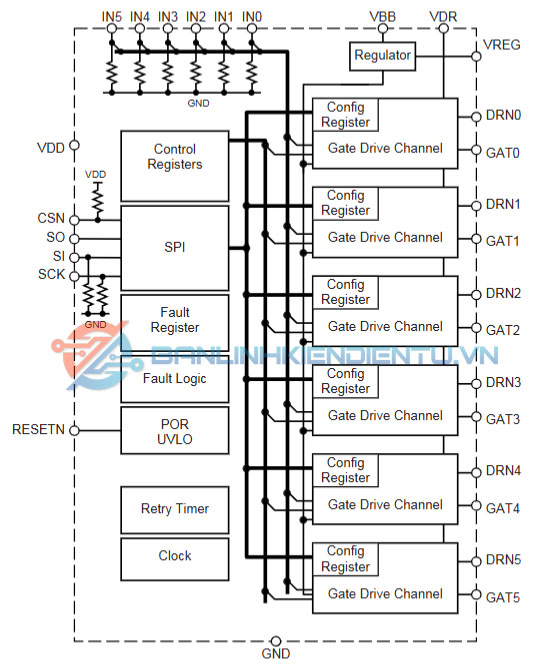

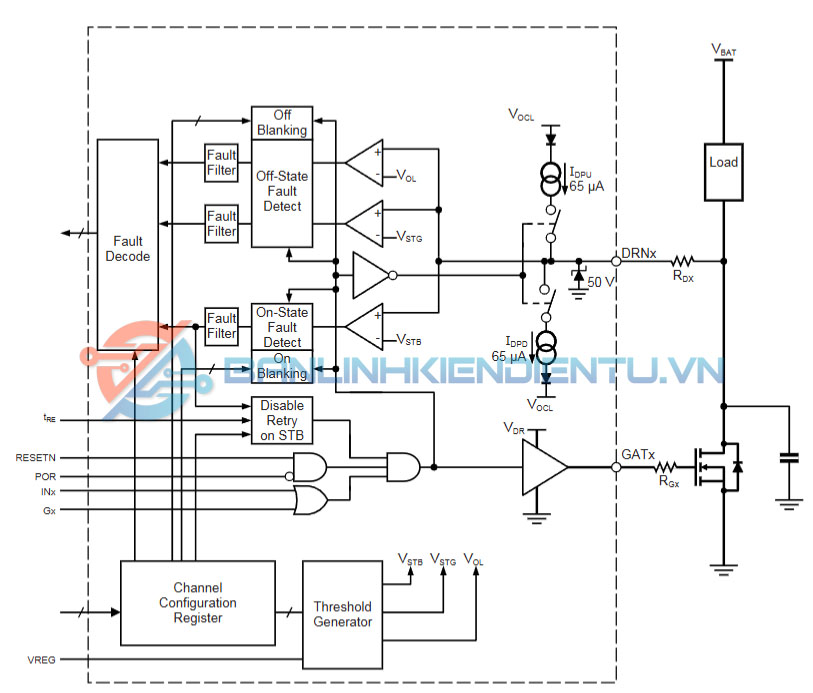

Sơ đồ khối A3944KLPTR-T

Ứng dụng A3944KLPTR-T

• Động cơ DC không chổi than (BLDC):
  • Ứng dụng trong quạt làm mát, bơm nước, máy hút bụi, và các thiết bị công nghiệp.
• Động cơ bước:
  • Điều khiển trong các máy in 3D, thiết bị y tế, hoặc các hệ thống tự động hóa.
• Hệ thống điện tử ô tô:
  • Điều khiển động cơ quạt, máy bơm, và các hệ thống truyền động.
• Các thiết bị điện gia dụng:
  • Quạt thông gió, máy giặt, máy điều hòa.

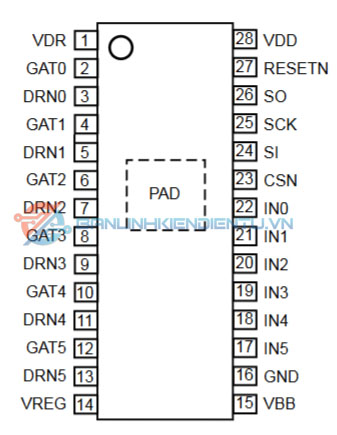

Sơ đồ chân A3944KLPTR-T

Kích thước A3944KLPTR-T

Xem thêm: Các mã Mosfet khác

Datasheet A3944KLPTR-T
