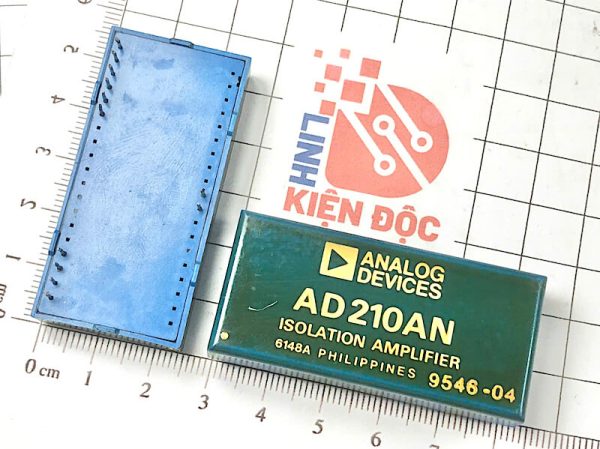

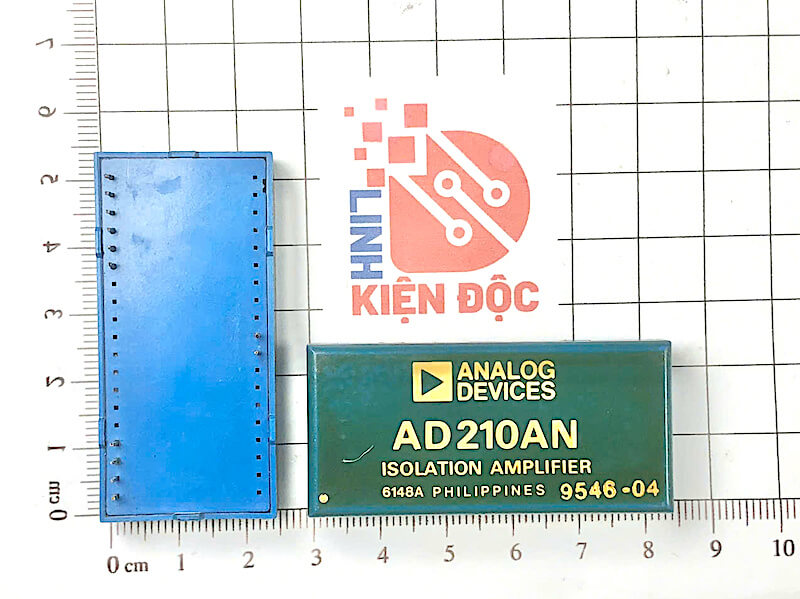

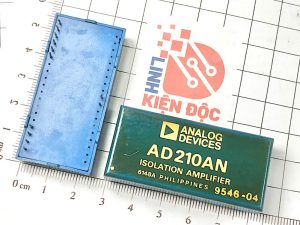

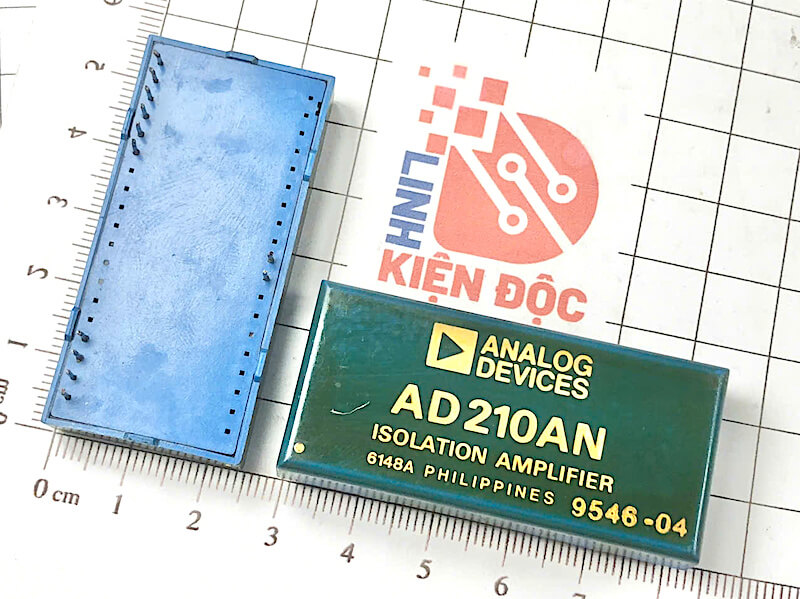

AD210AN,IC ANALOG DEVICES PDIP-12 THÁO MÁY

Giới thiệu về AD210AN

AD210AN là một mạch cách ly tín hiệu analog do hãng Analog Devices sản xuất. Đây là một bộ khuếch đại cách ly (isolation amplifier), chuyên dùng để truyền tín hiệu analog giữa các phần mạch mà không có kết nối điện trực tiếp, nhằm bảo vệ mạch đo lường và loại bỏ nhiễu, đặc biệt là trong các hệ thống công nghiệp.

Đặc điểm kỹ thuật chính

• Loại IC: Isolation Amplifier (Bộ khuếch đại cách ly tín hiệu analog)

• Cách ly điện áp: lên tới 2500 V RMS

• Dải tần hoạt động: lên tới 20 kHz

• Độ tuyến tính cao: thường sai số nhỏ hơn 0.01%

• Tín hiệu vào/ra: có thể xử lý tín hiệu đầu vào ±10V, đầu ra tương ứng

• Nguồn cấp: ±15V

• Cách ly quang học (optical isolation), sử dụng kỹ thuật truyền tín hiệu quang học qua lớp cách ly

• Giao diện DIP 14 chân (Dual Inline Package)

Thông số kỹ thuật

Ứng dụng

AD210AN được sử dụng phổ biến trong các ứng dụng yêu cầu cách ly tín hiệu cao, bao gồm:

1. Đo lường công nghiệp:

   • Cách ly tín hiệu từ các cảm biến dòng, điện áp, áp suất, nhiệt độ…

   • Truyền tín hiệu an toàn từ môi trường nguy hiểm (ví dụ: khu vực có điện áp cao)

2. Y sinh và thiết bị y tế:

   • Bảo vệ thiết bị đo điện sinh lý (ECG, EEG…) khỏi các nguồn điện bên ngoài

3. Hệ thống điều khiển tự động hóa:

   • Truyền tín hiệu giữa PLC và các cảm biến hoặc thiết bị chấp hành

4. Hệ thống năng lượng:

   • Cách ly các kênh đo dòng điện cao áp trong hệ thống giám sát lưới điện

5. Bộ chuyển đổi dữ liệu analog-số (ADC) có cách ly:

   • Ghép nối với ADC để truyền dữ liệu an toàn về bộ điều khiển trung tâm

Kích thước
