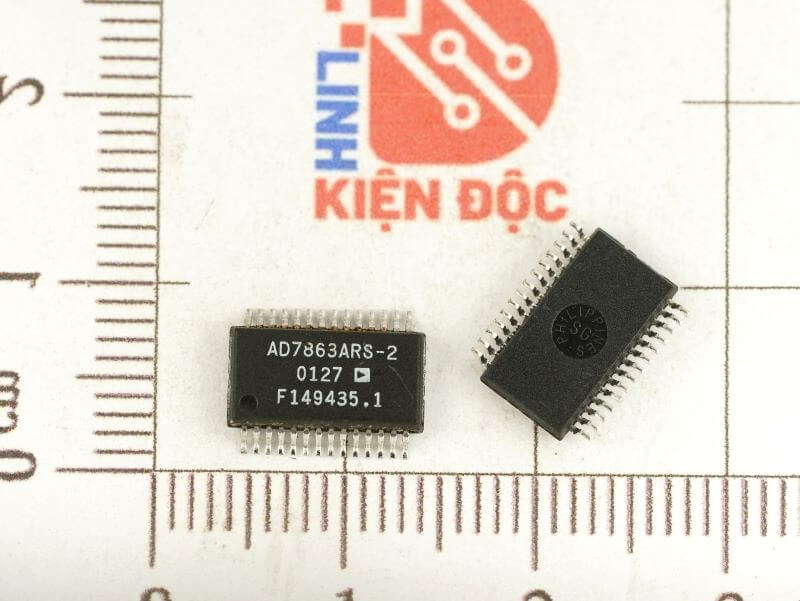

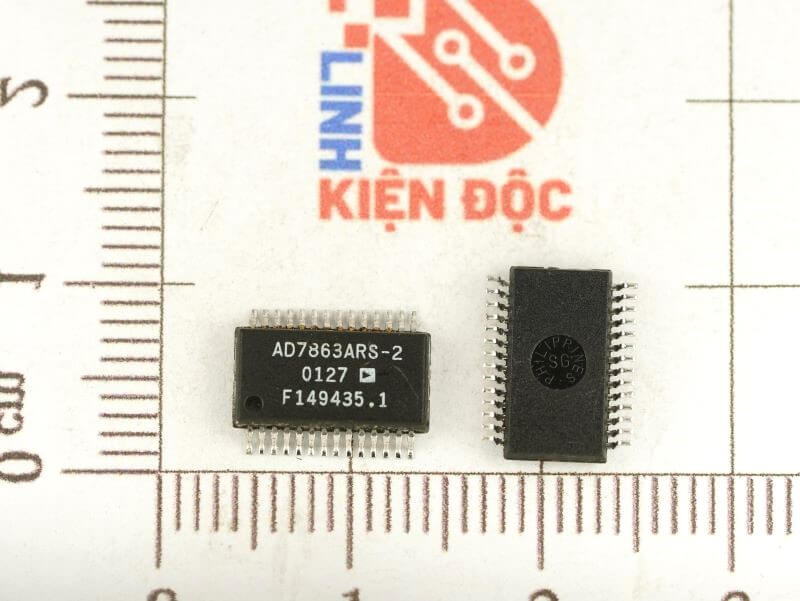

AD7863ARS-2, AD7863ARSZ-2, AD7863 Analog Devices 14-bit SSOP28

Giới thiệu về IC AD7863

AD7863 là bộ chuyển đổi tín hiệu tương tự sang tín hiệu số 14 bit tốc độ cao, công suất thấp, hoạt động từ nguồn cung cấp 5V duy nhất. Bộ phận này chứa hai ADC xấp xỉ liên tiếp 5,2 μs, hai bộ khuếch đại theo dõi/giữ, một tham chiếu 2,5 V bên trong và một giao diện song song tốc độ cao. Bốn đầu vào tương tự được nhóm thành hai kênh (A và B) được chọn bởi đầu vào A0. Bộ phận này chấp nhận phạm vi đầu vào tương tự là 0 V đến 2,5 V (AD7863-2). Bảo vệ quá áp trên các đầu vào tương tự của bộ phận này cho phép điện áp đầu vào lần lượt là ±17 V, ±7 V hoặc +7 V mà không gây hư hỏng. AD7863 được chế tạo trong quy trình CMOS tương thích tuyến tính (LC2MOS) của Analog Devices, Inc., một quy trình công nghệ hỗn hợp kết hợp các mạch lưỡng cực chính xác với logic CMOS công suất thấp. Nó có sẵn trong SOIC_W 28 chân và SSOP.

Đặc trưng kỹ thuật

• Hai ADC 14 bit nhanh
• Bốn kênh đầu vào
• Lấy mẫu và chuyển đổi đồng thời
• Thời gian chuyển đổi 5,2 μs
• Hoạt động cung cấp đơn lẻ
• Lựa chọn phạm vi đầu vào từ 0 V đến 2,5 V cho AD7863-2
• Giao diện song song tốc độ cao
• Công suất thấp, điển hình là 70 mW
• Chế độ tiết kiệm điện, tối đa 105 μW
• Bảo vệ quá áp trên đầu vào tương tự
• Nâng cấp tương thích với dây dẫn 14 bit lên AD7862

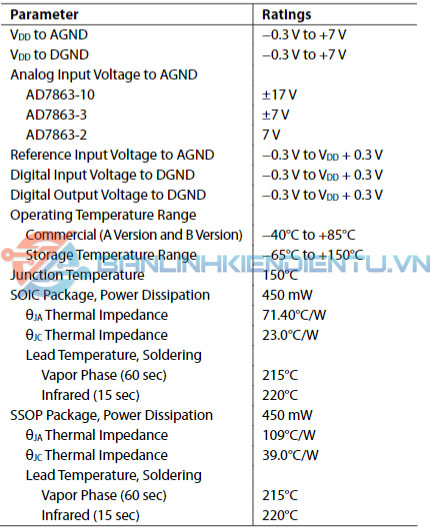

Thông số kỹ thuật

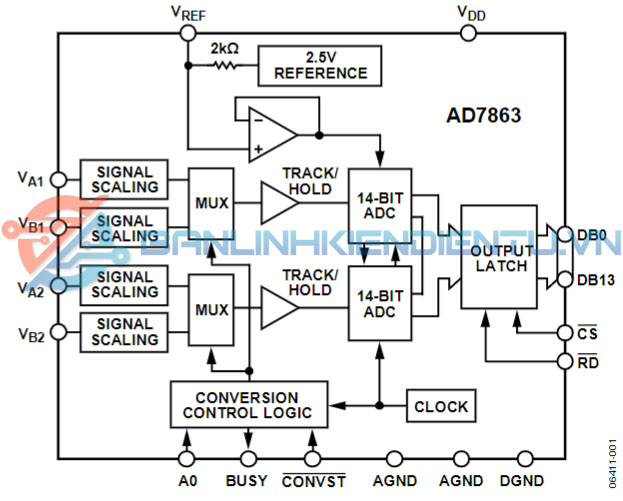

Sơ đồ khối

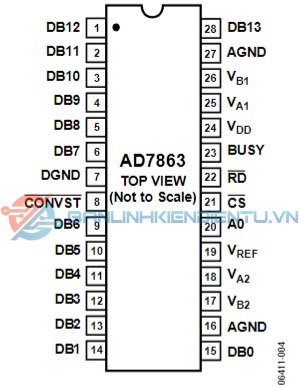

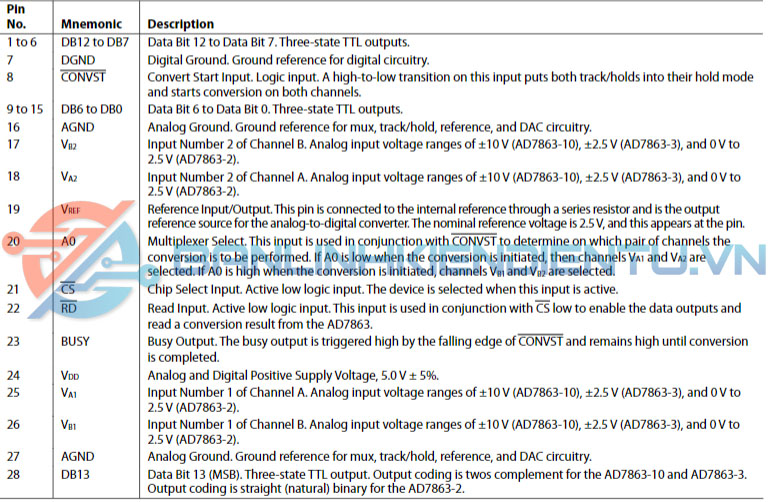

Sơ đồ chân

Ứng dụng

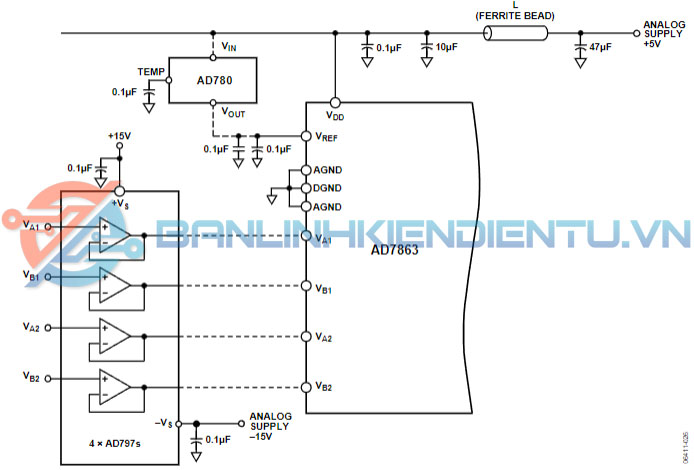

• Tiếng ồn trên mặt phẳng nguồn tương tự (VDD) có thể được giảm thêm bằng cách sử dụng nhiều tụ điện tách rời. Hiệu suất tối ưu đạt được bằng cách sử dụng tụ gốm đĩa. VDD và chân tham chiếu (cho dù sử dụng tham chiếu bên ngoài hay bên trong) phải được tách riêng với mặt phẳng đất tương tự (AGND). Điều này phải được thực hiện bằng cách đặt tụ điện càng gần chân AD7863 càng tốt với các dây dẫn tụ điện càng ngắn càng tốt, do đó giảm thiểu độ tự cảm của dây dẫn.

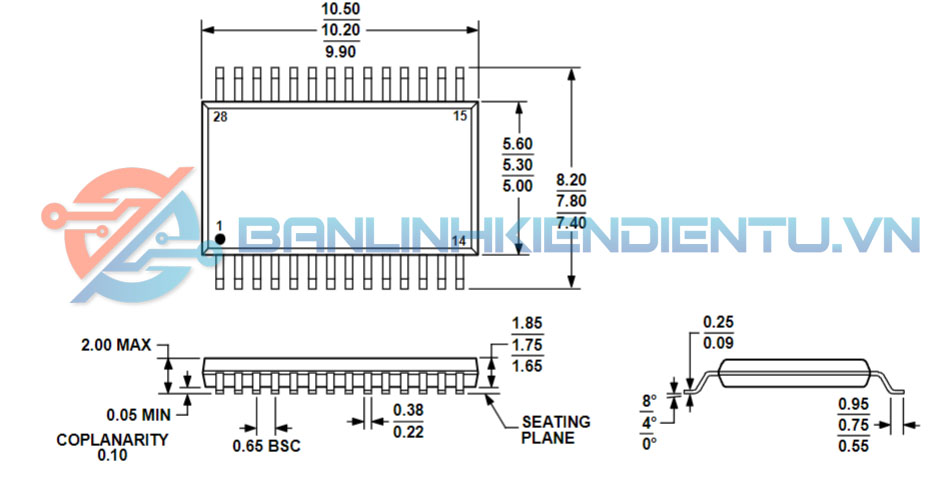

Kích thước IC AD7863

Xem thêm: Nhiều sản phẩm IC chuyên dụng khác

Datasheet AD7863
