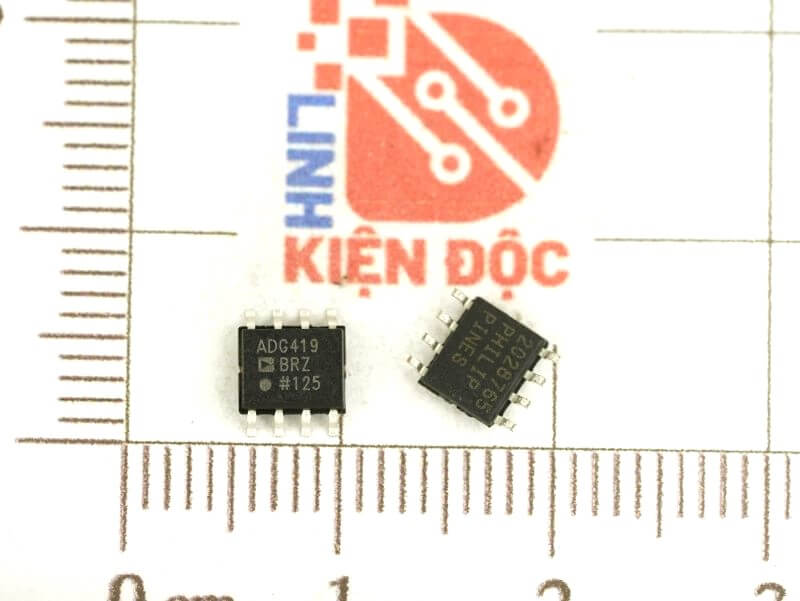

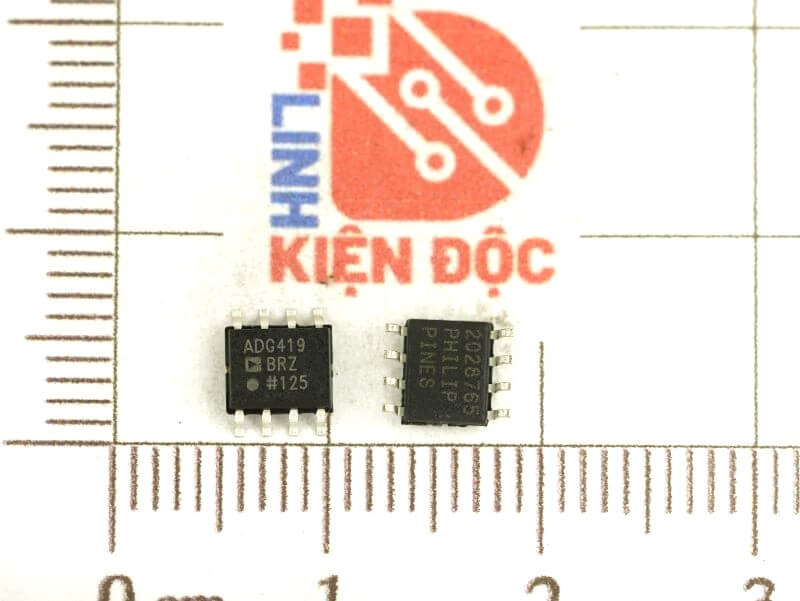

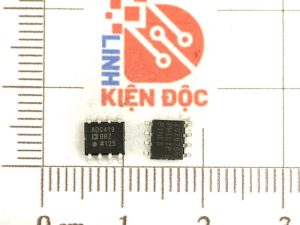

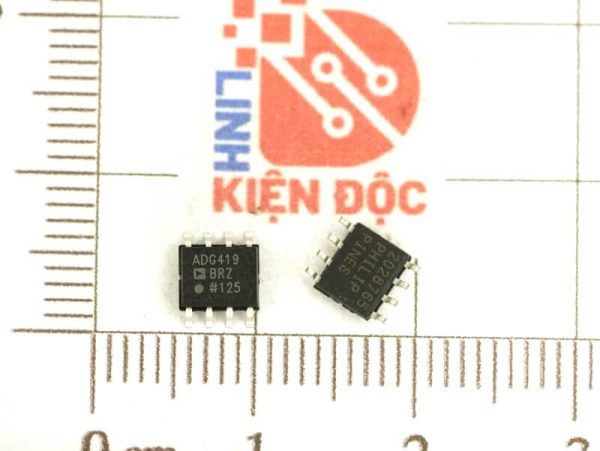

ADG419, ADG419BRZ, ADG419BR IC Chuyên Dụng SOP-8

Giới thiệu về IC ADG419

ADG419 là công tắc CMOS SPDT nguyên khối. Công tắc này được thiết kế trên quy trình LC2MOS nâng cao cung cấp khả năng tiêu tán điện năng thấp nhưng vẫn mang lại tốc độ chuyển mạch cao, điện trở bật thấp và dòng rò rỉ thấp. Hồ sơ điện trở bật của ADG419 rất phẳng trên toàn bộ phạm vi đầu vào tương tự, đảm bảo độ tuyến tính tuyệt vời và độ méo tiếng thấp. Bộ phận này cũng thể hiện tốc độ chuyển mạch cao và băng thông tín hiệu cao. Cấu trúc CMOS đảm bảo khả năng tiêu tán điện năng cực thấp, khiến các bộ phận này trở nên lý tưởng cho các thiết bị cầm tay và chạy bằng pin. Mỗi công tắc của ADG419 dẫn điện tốt như nhau theo cả hai hướng khi BẬT và có phạm vi tín hiệu đầu vào mở rộng đến nguồn cung cấp. Ở trạng thái TẮT, mức tín hiệu lên đến nguồn cung cấp sẽ bị chặn. ADG419 thể hiện hành động chuyển mạch ngắt trước khi đóng.

Đặc trưng kỹ thuật ADG419

• Xếp hạng nguồn cung cấp 44 V
• Phạm vi tín hiệu tương tự Vss đến Vdd
• Điện trở thấp (< 35 V)
• Tiêu tán công suất cực thấp (< 35 mW)
• Thời gian chuyển đổi nhanh (tối đa 160 ns)
• Hành động chuyển mạch ngắt trước khi đóng
• Thay thế cắm vào cho DG419

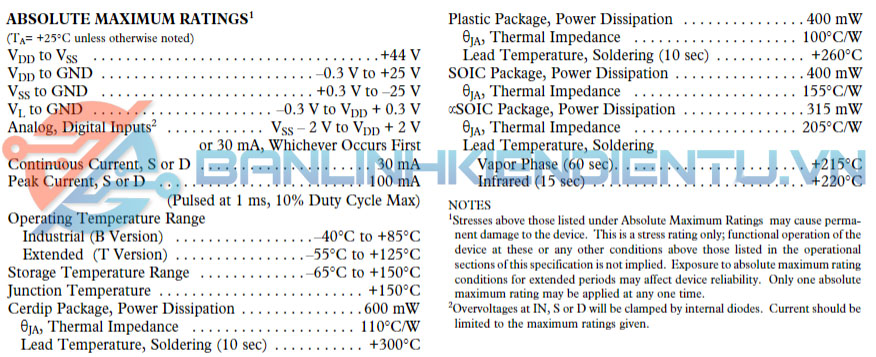

Thông số kỹ thuật ADG419

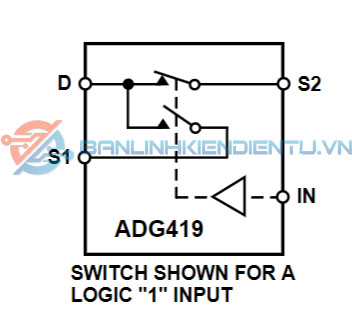

Sơ đồ khối ADG419

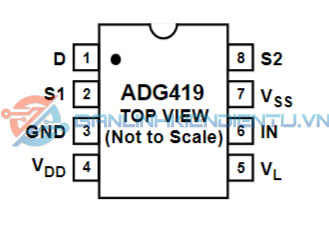

Sơ đồ chân  ADG419

Kích thước IC ADG419

Xem thêm: Nhiều sản phẩm IC chuyên dụng khác

Datasheet ADG419
