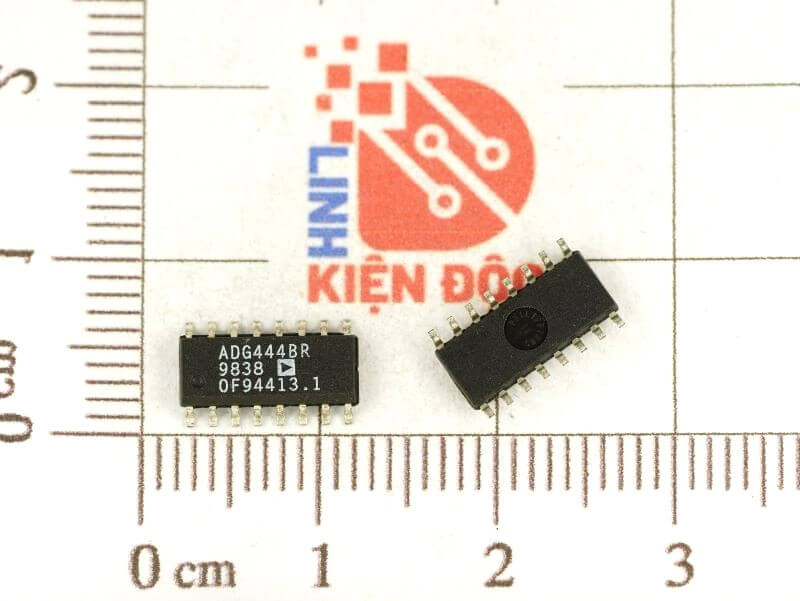

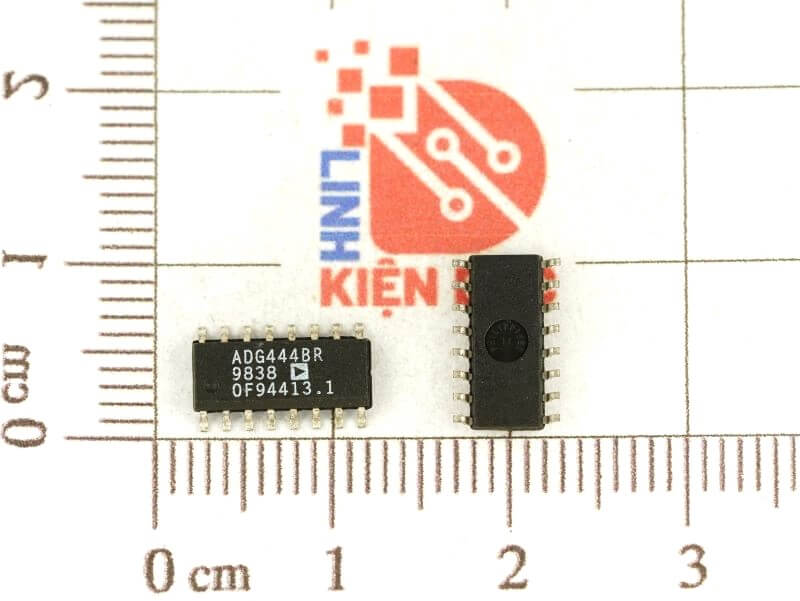

ADG444BR, ADG444, ADG444BRZ IC Chuyên Dụng SOP-16

Giới thiệu về IC ADG444

ADG444 là các thiết bị CMOS nguyên khối bao gồm bốn công tắc có thể lựa chọn độc lập. Chúng được thiết kế trên quy trình LC2MOS nâng cao cung cấp khả năng tiêu tán công suất thấp nhưng vẫn mang lại tốc độ chuyển mạch cao và điện trở thấp. Hồ sơ điện trở rất phẳng trên toàn bộ dải đầu vào tương tự đảm bảo tính tuyến tính tốt và độ méo tiếng thấp khi chuyển đổi tín hiệu âm thanh. Tốc độ chuyển mạch cao cũng làm cho các bộ phận phù hợp để chuyển đổi tín hiệu video. Cấu trúc CMOS đảm bảo khả năng tiêu tán công suất cực thấp khiến các bộ phận này lý tưởng cho các thiết bị cầm tay và chạy bằng pin.

ADG444 chứa bốn công tắc SPST độc lập. Mỗi công tắc của ADG444 bật khi mức logic thấp được áp dụng cho đầu vào điều khiển thích hợp. Các công tắc ADG444 yêu cầu nguồn điện logic 5 V được áp dụng cho chân VL. Mỗi công tắc đều dẫn điện tốt như nhau theo cả hai hướng khi BẬT và có phạm vi tín hiệu đầu vào mở rộng đến nguồn điện. Ở trạng thái TẮT, mức tín hiệu lên đến nguồn điện bị chặn. Tất cả các công tắc đều thể hiện hành động chuyển mạch ngắt trước khi đóng để sử dụng trong các ứng dụng ghép kênh. Thiết kế vốn có là tiêm điện tích thấp để giảm thiểu các xung đột khi chuyển đổi đầu vào kỹ thuật số.

Đặc trưng kỹ thuật

• Nguồn cung cấp 44 V Xếp hạng tối đa
• Phạm vi tín hiệu tương tự VSS đến VDD
• Điện trở thấp khi bật (< 70 Ω)
• ∆RON thấp (tối đa 9 Ω)
• Phù hợp RON thấp (tối đa 3 Ω)
• Tiêu tán điện năng thấp
• Thời gian chuyển mạch nhanh
  – ton < 110 ns
  – toff < 60 ns
• Dòng rò rỉ thấp (tối đa 3 nA)
• Tiêm điện tích thấp (tối đa 6 pC)
• Hành động chuyển mạch ngắt trước khi đóng
• Chống chốt
• Cắm vào thay thế cho DG444

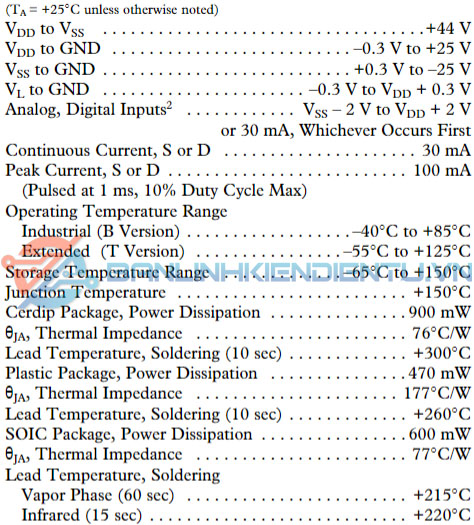

Thông số kỹ thuật

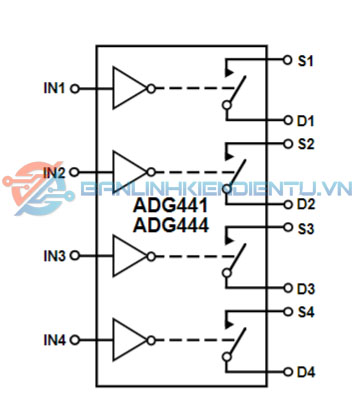

Sơ đồ khối

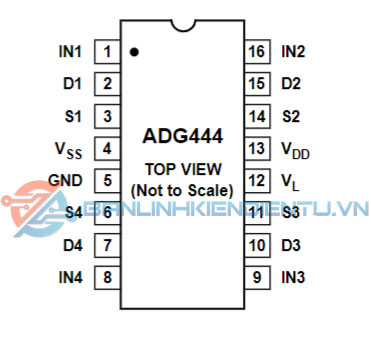

Sơ đồ chân

Kích thước IC ADG444

Xem thêm: Nhiều sản phẩm IC chuyên dụng khác

Datasheet ADG444
