AMC1305M25 IC điều khiển SOIC16

Giới thiệu về IC AMC1305M25:

AMC1305M25 là IC điều biến delta-sigma (ΔΣ) chính xác với đầu ra được tách biệt khỏi mạch đầu vào bằng một hàng rào cách ly kép điện dung có khả năng chống nhiễu từ tính cao.

AMC1305M25 được tối ưu hóa để kết nối trực tiếp với điện trở shunt hoặc các nguồn tín hiệu mức điện áp thấp khác đồng thời hỗ trợ hiệu suất dc và ac tuyệt vời.

Ở mức cao, IC được cung cấp điện áp danh định 5V (AVDD), trong khi giao diện kỹ thuật số hoạt động từ nguồn điện 3.3V hoặc 5V (DVDD).

AMC1305M25 có kiểu chân SOIC-16 (DW) thân rộng và được chỉ định từ -40°C đến 125°C.

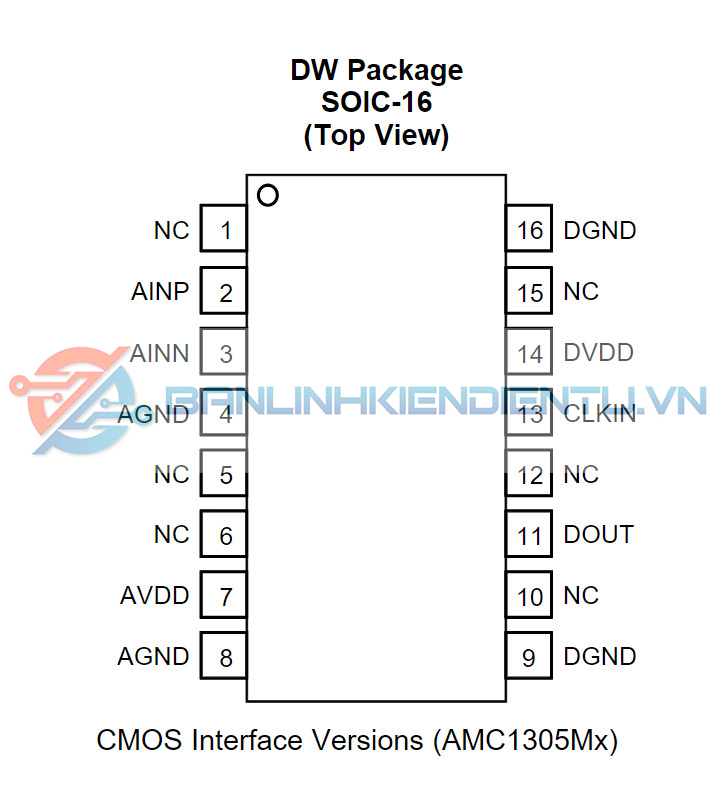

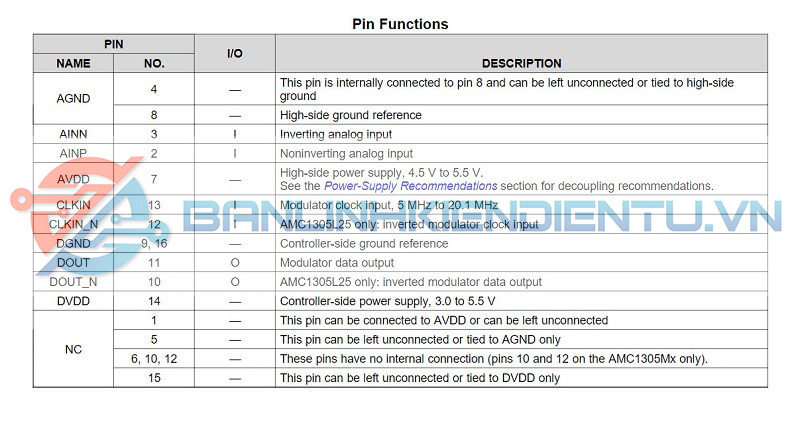

Sơ đồ chân của IC AMC1305M25

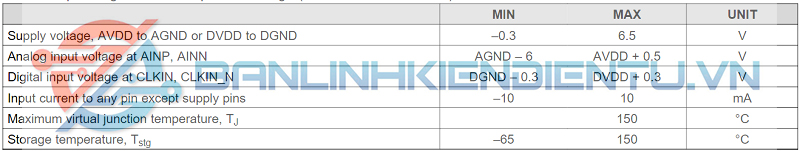

Thông số kỹ thuật của IC AMC1305M25

Xem thêm: Các mã IC chuyên dụng khác tại đây

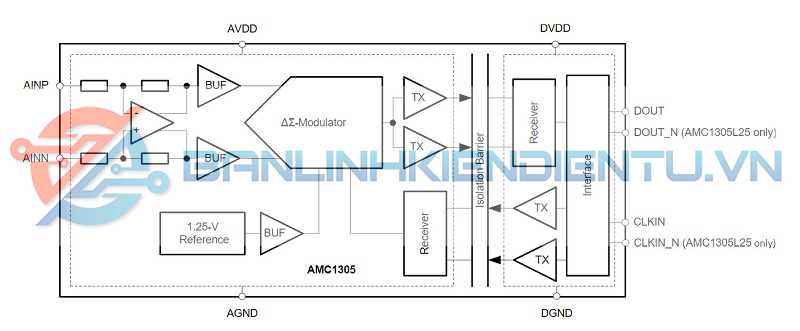

Sơ đồ khối chức năng của IC AMC1305M25

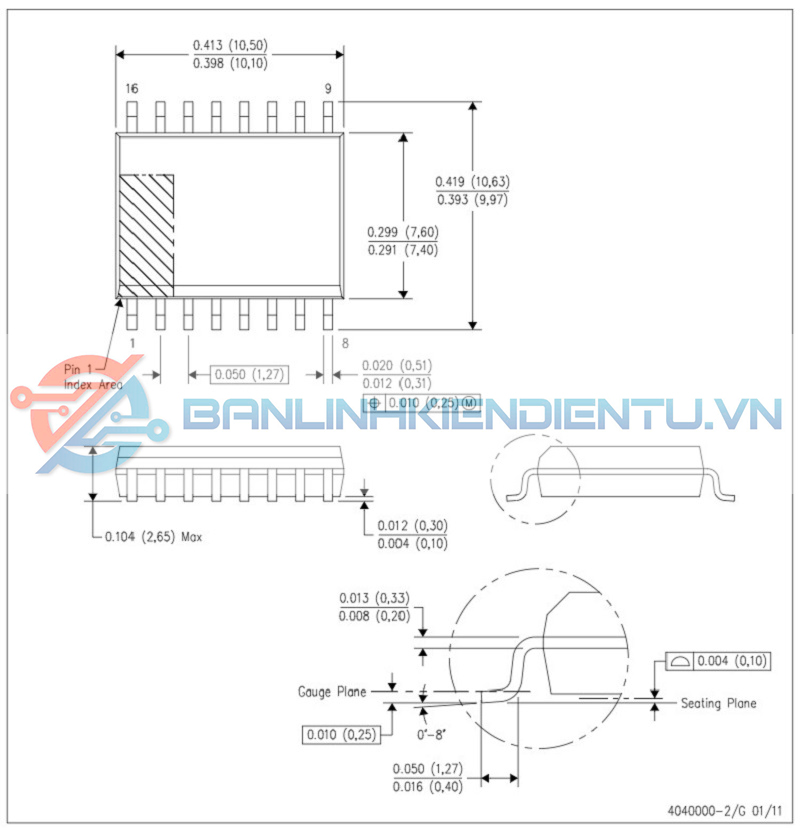

Kích thước IC AMC1305M25

Ứng dụng của IC AMC1305M25:

Cảm biến dòng điện dựa trên điện trở Shunt trong:

• Bộ truyền động động cơ công nghiệp
• Biến tần
• UPS

Cảm biến điện áp cách ly
