AN8026 IC Nguồn ZIP-9 mới

Giới thiệu về IC AN8026

AN8026 là IC được phát triển để điều khiển nguồn điện chuyển mạch tự kích thích sử dụng phương pháp điều khiển loại cộng hưởng giả RCC. IC này nhỏ gọn, chỉ được trang bị các chức năng tối thiểu cần thiết. Chu kỳ bật tối đa và chu kỳ tắt tối thiểu có thể được thiết lập riêng biệt bằng cách sử dụng tụ điện và điện trở bên ngoài. IC này phù hợp để cung cấp điện cho thiết bị AV.

Đặc trưng kỹ thuật

• Phạm vi điện áp cung cấp hoạt động: Điện áp dừng (điển hình 8,6 V) đến 34 V
• Khối đầu ra sử dụng hệ thống cực totem
• MOSFET nguồn có thể được điều khiển trực tiếp. (dòng điện cực đại đầu ra: ±1 A tối đa)
• Dòng điện hoạt động trước khi khởi động nhỏ (điển hình 80 μA) cho phép sử dụng điện trở khởi động kích thước nhỏ.
• Chức năng bảo vệ quá dòng xung-xung tích hợp
• Kết hợp mạch bảo vệ chống trục trặc ở điện áp thấp (khởi động/dừng: 14,9 V/8,6 V)
• Chức năng bảo vệ quá áp tích hợp (có thể đặt lại bên ngoài)
• Được trang bị chức năng điều khiển tần số (VF).
• Gói đơn 9 chân mở rộng sự tự do trong thiết kế bo mạch

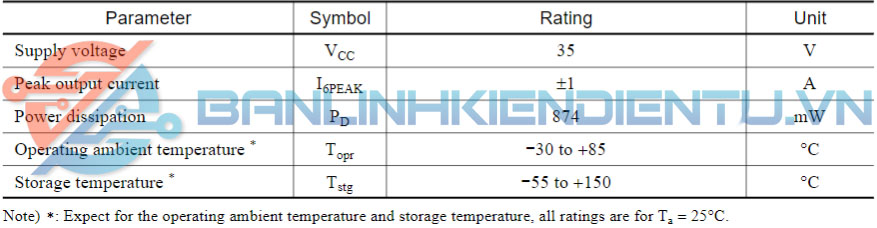

Thông số kỹ thuật

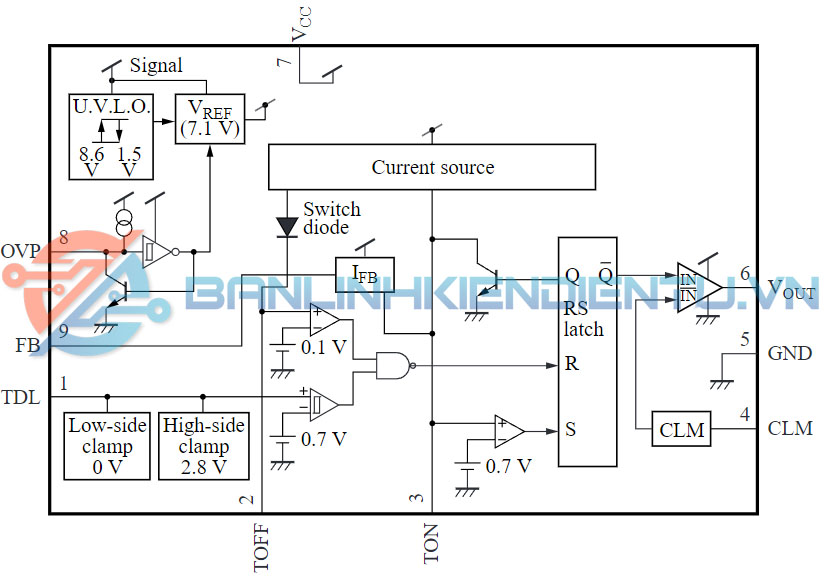

Sơ đồ khối

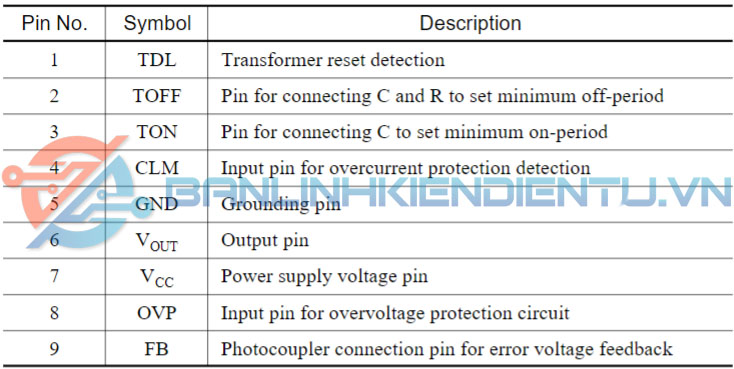

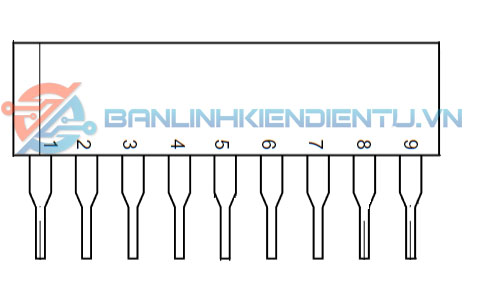

Sơ đồ chân

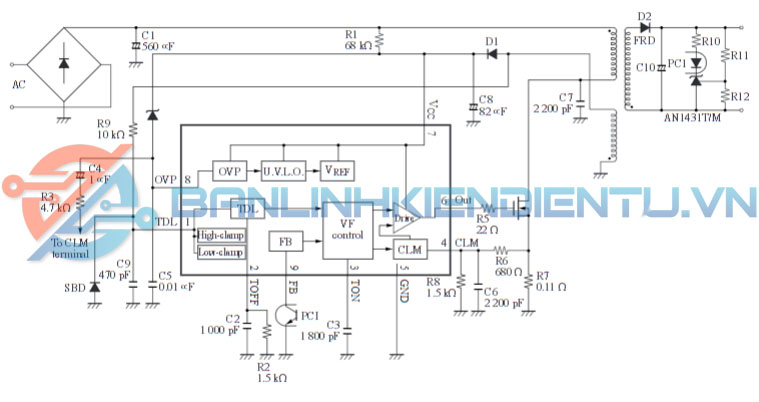

Mạch ứng dụng

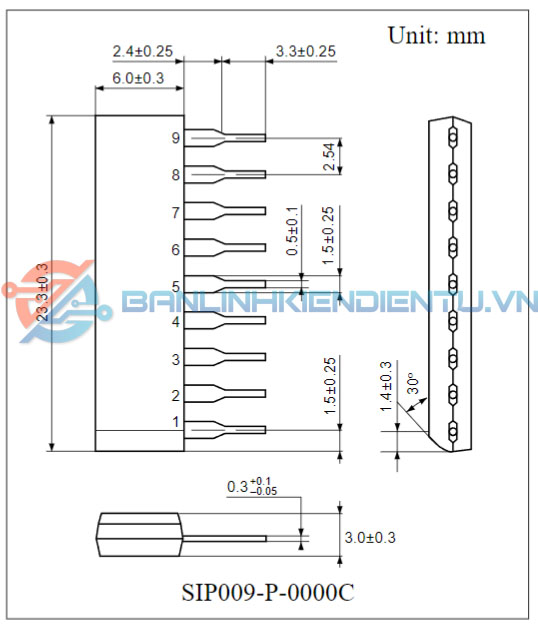

Kích thước IC AN8026

Xem thêm: Nhiều sản phẩm IC chuyên dụng khác

Datasheet AN8026
