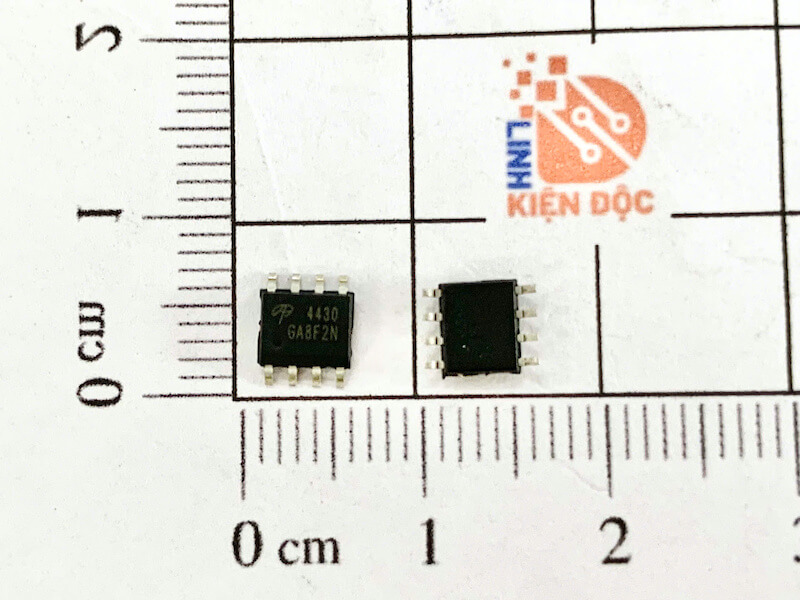

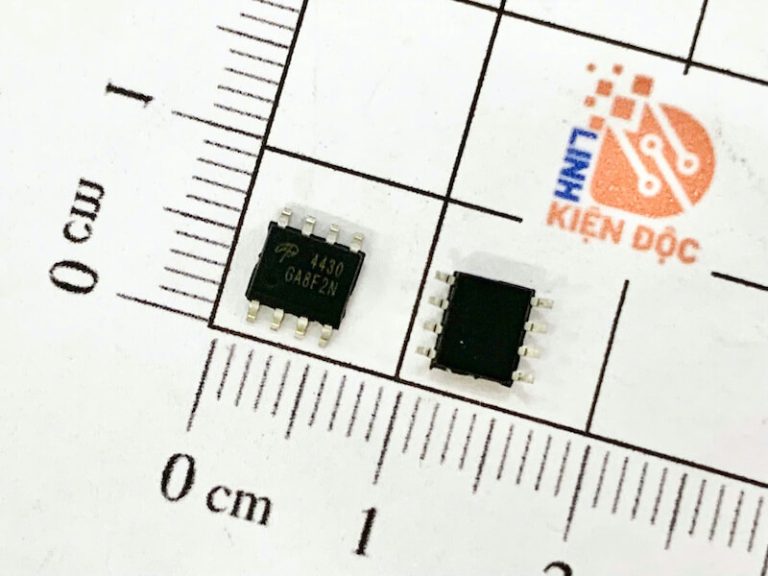

AO4430 mosfet kênh N 30V 18A SOP-8

AO4430 là MOSFET kênh N (N-Channel Power MOSFET) do Alpha & Omega Semiconductor (AOS) sản xuất, được thiết kế cho các mạch đóng cắt nguồn DC, mạch nguồn xung và các ứng dụng chuyển đổi công suất yêu cầu điện trở dẫn thấp.

AO4430 có điện áp Drain-Source tối đa 30V, dòng Drain liên tục lên đến 18A tại 25°C, điện trở RDS(on) tối đa chỉ 5,5mΩ tại VGS = 10V. Linh kiện sử dụng dạng vỏ SOIC-8/SOP-8, phù hợp với các thiết kế mạch điện tử nhỏ gọn và công nghệ dán SMD.

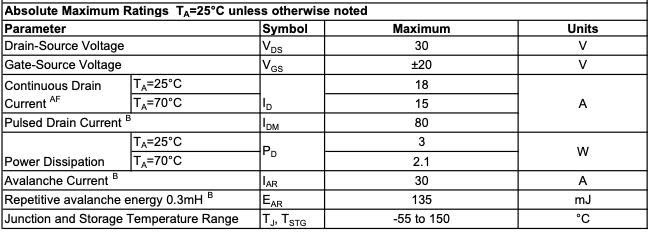

Thông số kỹ thuật MOSFET AO4430

Các thông số trên cho thấy AO4430 có RDS(on) thấp, giúp giảm tổn hao công suất khi MOSFET ở trạng thái dẫn. Linh kiện có thể được điều khiển ở mức VGS 4,5V hoặc 10V, trong đó mức 10V cho RDS(on) tối đa 5,5mΩ.

Chức năng của AO4430 MOSFET

AO4430 hoạt động như một công tắc điện tử công suất. Khi điện áp được đưa vào chân Gate phù hợp, MOSFET sẽ điều khiển dòng điện đi qua giữa Drain và Source.

Với cấu trúc MOSFET kênh N, AO4430 thường được sử dụng ở vị trí low-side switch trong các mạch nguồn. Nhà sản xuất cũng chỉ ra thiết bị phù hợp cho các mạch chuyển đổi nguồn lõi CPU của notebook.

1. Đóng cắt nguồn DC

AO4430 có thể được sử dụng để đóng/ngắt tải DC bằng tín hiệu điều khiển từ vi điều khiển, IC driver hoặc mạch điều khiển nguồn.

Khi Gate được kích hoạt, MOSFET chuyển sang trạng thái dẫn và tạo đường dẫn dòng điện giữa Drain và Source. Khi tín hiệu Gate giảm xuống mức phù hợp, MOSFET chuyển sang trạng thái tắt, giúp ngắt dòng qua tải.

2. Điều khiển tải công suất

Nhờ khả năng chịu dòng Drain liên tục lên đến 18A trong điều kiện datasheet, AO4430 có thể được sử dụng trong các mạch điều khiển tải công suất vừa và nhỏ.

Tuy nhiên, giá trị 18A không nên được hiểu là dòng tải 18A có thể sử dụng trong mọi điều kiện. Khả năng tải thực tế còn phụ thuộc vào nhiệt độ, PCB, diện tích đồng tản nhiệt, điện áp Gate và điều kiện làm mát.

3. Giảm tổn hao khi dẫn

Một ưu điểm đáng chú ý của AO4430 là điện trở RDS(on) thấp. Theo thông số nhà sản xuất, RDS(on) tối đa là 5,5mΩ tại VGS = 10V và 7,5mΩ tại VGS = 4,5V.

Về nguyên lý, tổn hao dẫn có thể ước tính theo:

P = I² × RDS(on)

Do đó, RDS(on) càng thấp thì tổn hao trên MOSFET càng nhỏ khi cùng một mức dòng điện.

Sơ đồ chân AO4430 SOP-8

AO4430 sử dụng package SOIC-8, với nhiều chân được nối chung cho Drain và Source nhằm hỗ trợ khả năng dẫn dòng và tản nhiệt của linh kiện. Theo datasheet, sơ đồ chân có các chân Gate, Source và Drain được bố trí trên package SO-8.

Khi thiết kế PCB, cần kiểm tra đúng pinout theo datasheet của AO4430 trước khi thay thế hoặc lắp linh kiện, đặc biệt khi so sánh với các MOSFET SOP-8 khác.

Ưu điểm của AO4430

AO4430 được lựa chọn trong nhiều thiết kế nguồn nhờ các đặc điểm:

• MOSFET kênh N, cấu trúc enhancement.
• Điện áp VDS tối đa 30V.
• Dòng Drain liên tục 18A tại điều kiện T_A = 25°C.
• RDS(on) thấp, tối đa 5,5mΩ tại VGS = 10V.
• Có thông số RDS(on) tại VGS = 4,5V, thuận tiện cho các thiết kế điều khiển Gate ở mức điện áp thấp hơn.
• Điện áp Gate-Source tối đa ±20V.
• Package SOIC-8/SOP-8 nhỏ gọn.
• Nhiệt độ mối nối cho phép từ -55°C đến 150°C.

Ứng dụng của MOSFET AO4430

AO4430 có thể được sử dụng trong nhiều mạch điện tử và mạch nguồn, tiêu biểu như:

Mạch nguồn DC-DC

AO4430 phù hợp với các bộ chuyển đổi DC-DC, mạch buck converter và các mạch nguồn chuyển mạch sử dụng MOSFET công suất thấp.

RDS(on) thấp giúp hạn chế tổn hao dẫn, đặc biệt hữu ích trong các mạch hoạt động với dòng tải tương đối lớn.

Mạch nguồn máy tính và laptop

Đây là một trong những ứng dụng được nhà sản xuất đề cập trực tiếp. AO4430 được thiết kế để sử dụng làm low-side switch trong mạch chuyển đổi nguồn lõi CPU notebook.

Mạch điều khiển động cơ DC

AO4430 có thể được sử dụng làm phần tử đóng cắt trong các mạch điều khiển động cơ DC công suất phù hợp.

Khi sử dụng cho PWM, cần lựa chọn driver Gate phù hợp và xem xét tần số chuyển mạch, điện tích Gate cũng như khả năng tản nhiệt của PCB.

Mạch bảo vệ và quản lý nguồn

AO4430 có thể xuất hiện trong các mạch quản lý nguồn, mạch đóng/ngắt nguồn tải và một số thiết kế bảo vệ nguồn DC.

Mạch công suất và thiết bị điện tử

Với kích thước SOIC-8 nhỏ gọn, AO4430 thích hợp cho các bo mạch SMD có không gian hạn chế nhưng vẫn cần MOSFET có khả năng chịu dòng tương đối cao.

Lưu ý khi sử dụng AO4430

Mặc dù AO4430 có thông số 18A, không nên thiết kế mạch với giả định MOSFET luôn có thể chịu 18A liên tục trong mọi điều kiện. Datasheet quy định 18A tại điều kiện nhiệt cụ thể; khi nhiệt độ tăng, khả năng tản nhiệt và dòng cho phép sẽ thay đổi. Datasheet cũng công bố công suất tiêu tán tối đa 3W tại 25°C.

Ngoài ra, cần lưu ý:

• Không để VDS vượt quá 30V.
• Không để VGS vượt quá giới hạn ±20V.
• Cần thiết kế đường mạch Drain/Source đủ rộng khi chạy dòng lớn.
• Nên tăng diện tích đồng PCB quanh vùng MOSFET để hỗ trợ tản nhiệt.
• Kiểm tra điện áp Gate thực tế để đảm bảo MOSFET đạt RDS(on) mong muốn.
• Khi sử dụng ở tần số PWM cao, cần quan tâm đến Gate Charge và mạch driver.
• Khi thay thế MOSFET tương đương, phải kiểm tra cả pinout, VDS, ID và RDS(on), không chỉ dựa vào hình dạng SOP-8.

AO4430 có phải MOSFET logic-level không?

AO4430 có thông số RDS(on) được công bố tại VGS = 4,5V, cho thấy linh kiện có thể đạt trạng thái dẫn tốt ở mức Gate này. Tuy nhiên, khi thiết kế mạch, không nên chỉ dựa vào điện áp ngưỡng VGS(th) để đánh giá khả năng kéo tải.

VGS(th) chỉ là điện áp bắt đầu hình thành dòng Drain ở điều kiện đo xác định, không phải điện áp mà MOSFET đã mở hoàn toàn. Để xác định khả năng đóng cắt với dòng tải cụ thể, cần xem RDS(on) tương ứng với VGS trong datasheet.

Xem thêm: Nhiều sản phẩm Mosfet khác tại đây

Datasheet AO4430
