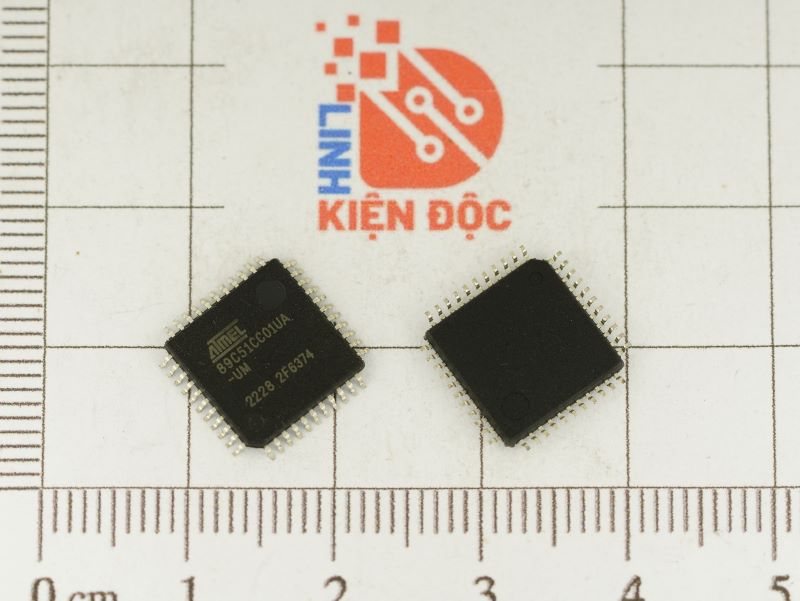

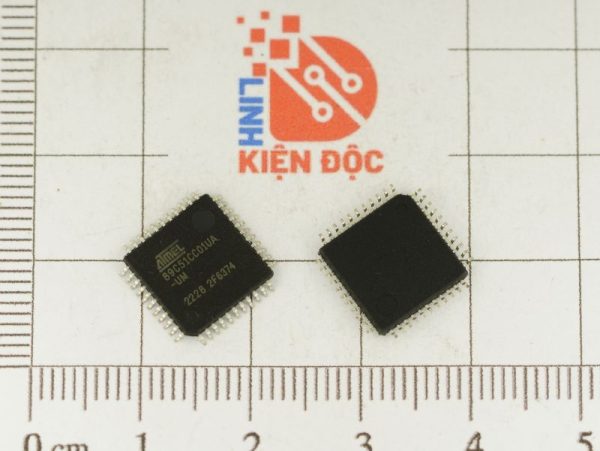

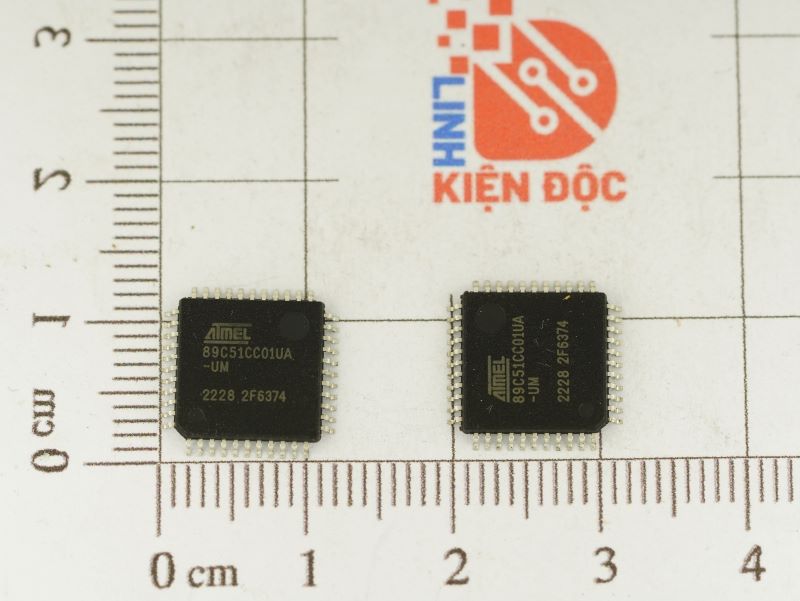

AT89C51CC01UA-UM IC 8-bit PLCC44

Giới thiệu 89C51CC01UA-UM

T89C51CC01 là thành viên đầu tiên của họ CanaryTM gồm các bộ vi điều khiển 8 bit dành riêng cho các ứng dụng có thể kết nối mạng.

Ở chế độ x2, tốc độ xung nhịp bên ngoài tối đa là 20 MHz đạt đến thời gian chu kỳ 300 ns. Bên cạnh bộ điều khiển CAN đầy đủ T89C51CC01 cung cấp 32K byte bộ nhớ flash bao gồm lập trình trong hệ thống (ISP), bộ nhớ flash boot byte 2K, byte 2K EEPROM và RAM 1,2-kbyte.

Đặc tính 89C51CC01UA-UM

• Kiến trúc lõi 80C51
• 256 byte RAM trên chip
• 1K byte XRAM trên chip
• 32K byte bộ nhớ flash trên chip
– Dữ liệu lưu giữ: 10 năm ở 85 ° C
Xóa/Viết chu kỳ: 100k
• Phần mã khởi động với các bit khóa độc lập
• 2K byte flash trên chip cho bộ tải khởi động
• Lập trình trong hệ thống bằng chương trình khởi động trên chip (CAN, UART) và khả năng IAP
• 2K byte eeprom trên chip
Xóa/Viết chu kỳ: 100k
• Ngắt 4 cấp độ
• Ba bộ hẹn giờ/bộ đếm 16 bit
• Tương thích UART song công đầy đủ 80C51
• Tần số tinh thể tối đa 40 MHz, ở chế độ x2, 20 MHz (lõi CPU, 20 MHz)
• Năm cổng: 32 + 2 dòng I/O kỹ thuật số
• PCA năm kênh 16 bit với:
-PWM (8-bit)
-Đầu ra tốc độ cao
– Hẹn giờ và chụp cạnh
• Con trỏ dữ liệu kép
• Bộ đếm thời gian giám sát 21 bit (7 bit có thể lập trình)
• Bộ chuyển đổi tương tự 10 bit sang kỹ thuật số (ADC) với 8 đầu vào đa kênh

Sơ đồ khối

Sơ đồ chân

Sơ đồ các cổng

Xung nhịp

Bộ đếm Timer/Counter

T89C51CC01 thực hiện hai bộ đếm/bộ đếm/bộ đếm 16 bit. Như vậy được xác định là hẹn giờ 0 và hẹn giờ 1, và có thể được cấu hình độc lập để hoạt động trong nhiều chế độ khác nhau dưới dạng bộ đếm thời gian hoặc bộ đếm sự kiện. Khi hoạt động như một bộ đếm thời gian, bộ đếm thời gian/bộ đếm chạy trong một khoảng thời gian được lập trình, sau đó đưa ra một yêu cầu ngắt. Khi hoạt động như một bộ đếm, bộ đếm thời gian/bộ đếm đếm các chuyển đổi âm trên một pin bên ngoài. Sau khi số lượng đếm trước, bộ đếm đưa ra yêu cầu ngắt. Các chế độ hoạt động khác nhau của mỗi bộ đếm thời gian/bộ đếm được mô tả trong các phần sau.

Đồng hồ bấm giờ

WDT này bao gồm một bộ đếm 14 bit cộng với bộ đếm lập trình 7 bit, thanh ghi đặt bộ hẹn giờ của cơ quan giám sát (WDTRST) và Regis-ter Lập trình hẹn giờ của WatchDog (WDTPRG). Khi thoát RESET, WDT sẽ vô hiệu hóa mặc định.

Ngắt

Bộ điều khiển CAN có tổng cộng 10 vectơ ngắt: hai ngắt bên ngoài (INT0 và INT1), ba ngắt hẹn giờ (bộ hẹn giờ 0, 1 và 2), ngắt cổng nối tiếp, PCA, có thể ngắt, ngắt hẹn giờ và ngắt hẹn giờ và một lần ADC. Những ngắt này được hiển thị dưới đây.

Thông số kĩ thuật

Kích thước

Xem thêm những sản phẩm vi điều khiển khác tại đây

Datasheet của AT89C51CC01UA-UM
