B1020A Transistor PNP Darlington 7A 100V TO-220FA

Giới thiệu chung B1020A

2SB1020A (hoặc B1020A) là một loại Transistor lưỡng cực PNP Darlington (PNP Darlington Transistor). Nó được thiết kế để sử dụng trong các ứng dụng chuyển mạch công suất cao, điều khiển búa, hoặc các ứng dụng điều khiển động cơ xung. “Darlington” ở đây có nghĩa là nó là một cặp transistor được mắc nối tiếp (ghép Darlington) để đạt được hệ số khuếch đại dòng điện (hFE) rất cao, cho phép nó điều khiển dòng tải lớn chỉ với một dòng điều khiển Base nhỏ.

Thông thường, nó được đóng gói trong vỏ TO-220FA hoặc TO-220F, là loại vỏ xuyên lỗ (through-hole) có vây tản nhiệt để xử lý công suất cao.

Mô tả

• Chỉ định loại: 2SB1020
• Chất liệu Transistor: Si
• Phân cực: PNP
• Tản điện tối đa của bộ thu (Pc): 40 W
• Điện áp cơ sở Collector tối đa |Vcb|: 100 V
• Điện áp cực thu-phát tối đa |Vce|: 100 V
• Điện áp cơ sở bộ phát tối đa |Veb|: 5 V
• Dòng thu tối đa |Ic max|: 7 A
• Tối đa. Nhiệt độ điểm nối hoạt động (Tj): 175 ° C
• Tỷ lệ chuyển tiếp hiện tại (hFE), MIN: 8000
• Hệ số tiếng ồn, dB: –
• Đóng gói: TO220

Đặc trưng

• Tăng dòng điện DC cao- : hFE= 2000(Min.)@IC= -3A
• Điện áp bão hòa Collector thấp- : VCE(sat)= -1.5V(Max)@IC= -3A
• Tính tuyến tính tốt của hFE
• Bổ sung cho Loại 2SD1415
• Biến thể Lot-to-Lot tối thiểu cho thiết bị mạnh mẽ hiệu suất và hoạt động đáng tin cậy

Ứng dụng

• Ứng dụng chuyển mạch công suất cao.
• Ứng dụng dẫn động búa, truyền động động cơ xung. TỶ LỆ TỐI ĐA TUYỆT ĐỐI (Ta=25°C)

Xem thêm: Các sản phẩm Transistor khác

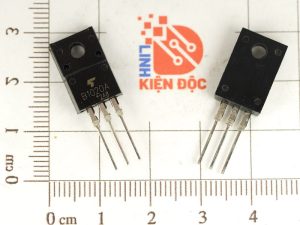

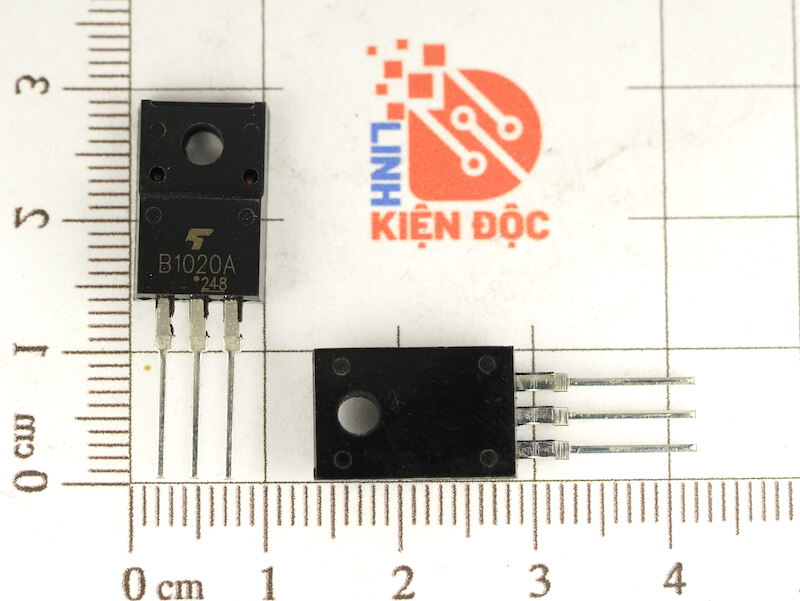

Hình ảnh sản phẩm

Sơ đồ chân

Thông số kỹ thuật của Transistor 2SB1020

Kích thước của Transistor 2SB1020

Datasheet 2SB1020
