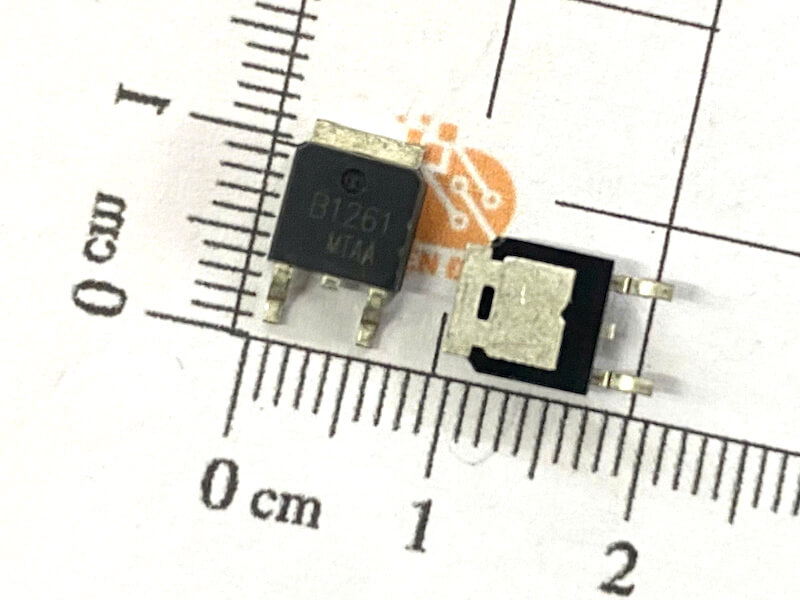

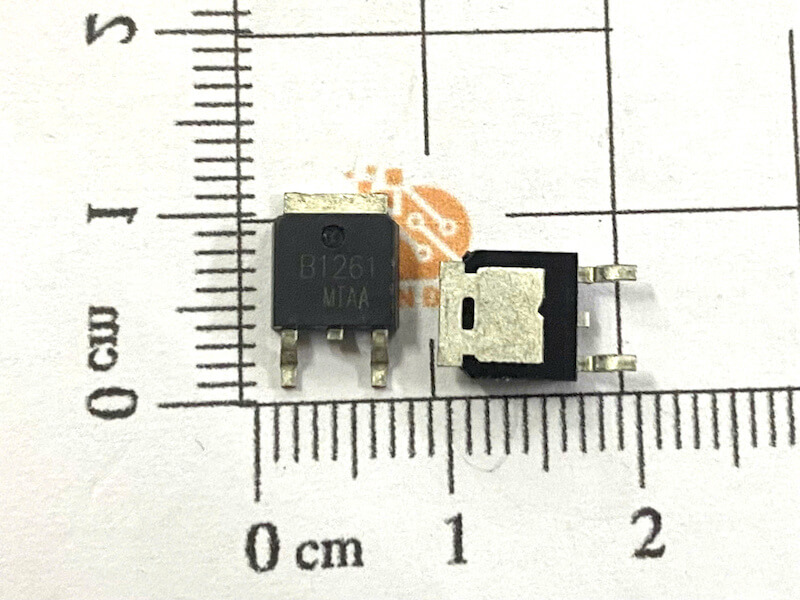

B1261 Transistor PNP 3A 60V TO-252

B1261 Transistor PNP 3A 60V TO-252 là linh kiện bán dẫn công suất thuộc nhóm transistor PNP, được sử dụng phổ biến trong các mạch khuếch đại, đóng cắt và điều khiển nguồn điện. Với khả năng chịu điện áp lên đến 60V, dòng điện collector khoảng 3A và thiết kế dạng vỏ TO-252 (DPAK), B1261 phù hợp với nhiều thiết bị điện tử cần linh kiện nhỏ gọn nhưng có khả năng xử lý dòng tương đối lớn.

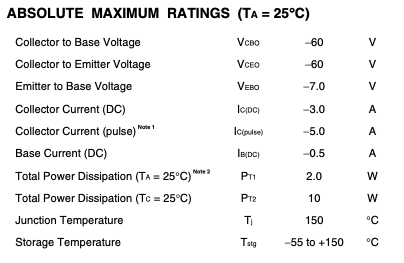

Thông số kỹ thuật B1261

B1261 là transistor gì?

B1261 thuộc loại transistor PNP, gồm ba cực chính là Base (B), Collector (C) và Emitter (E). Khác với transistor NPN, transistor PNP thường được sử dụng ở phía cấp nguồn dương (high-side switching) hoặc trong các tầng khuếch đại tương ứng.

Khi được phân cực phù hợp, dòng điện chạy qua transistor có thể được điều khiển thông qua tín hiệu tại chân Base. Nhờ đặc tính này, B1261 có thể đảm nhiệm vai trò như một công tắc điện tử hoặc phần tử khuếch đại tín hiệu.

Chức năng của transistor B1261

1. Đóng cắt tải điện

B1261 có thể được sử dụng như một công tắc bán dẫn để điều khiển các tải DC. Tín hiệu điều khiển tại chân Base sẽ làm transistor chuyển giữa trạng thái dẫn và ngắt.

Ứng dụng này phù hợp với các mạch điều khiển:

• Relay.
• Động cơ DC công suất nhỏ.
• Đèn LED và mạch chiếu sáng.
• Cuộn dây điện từ.
• Các tầng nguồn và tải DC.

2. Khuếch đại tín hiệu

Là transistor lưỡng cực BJT, B1261 có thể sử dụng trong các tầng khuếch đại tín hiệu. Một dòng điện nhỏ ở Base có thể điều khiển dòng điện lớn hơn chạy qua Collector và Emitter.

Tùy thiết kế, transistor có thể xuất hiện trong các mạch khuếch đại âm thanh, khuếch đại tín hiệu điều khiển hoặc các tầng driver.

3. Điều khiển nguồn điện

Nhờ khả năng chịu điện áp khoảng 60V và dòng Collector lên tới 3A theo thông số tham khảo, B1261 có thể được sử dụng trong một số mạch điều khiển và phân phối nguồn DC.

Đặc biệt, cấu hình PNP giúp linh kiện phù hợp với các thiết kế cần đóng cắt phía nguồn dương.

Ứng dụng B1261 Transistor PNP 3A 60V

B1261 TO-252 có thể được tìm thấy trong nhiều thiết bị điện tử và mạch điều khiển như:

• Mạch nguồn DC: đóng cắt hoặc điều khiển các đường nguồn.
• Mạch điều khiển relay: sử dụng transistor làm tầng driver.
• Mạch điều khiển động cơ: đóng cắt các tải DC phù hợp với giới hạn dòng của linh kiện.
• Mạch khuếch đại: sử dụng trong tầng khuếch đại hoặc tầng driver.
• Thiết bị điện tử công nghiệp: các mạch điều khiển và giao tiếp công suất.
• Thiết bị gia dụng: sử dụng trong các mạch nguồn và điều khiển tải.
• Mạch điện tử ô tô: có thể sử dụng trong một số mạch điều khiển DC nếu điện áp, dòng điện và điều kiện nhiệt phù hợp.

Ưu điểm của B1261 dạng TO-252

Vỏ TO-252/DPAK có kích thước tương đối nhỏ, phù hợp với các thiết kế mạch điện tử yêu cầu tiết kiệm diện tích PCB. Kiểu vỏ này cũng hỗ trợ khả năng tản nhiệt tốt hơn so với nhiều transistor công suất dạng linh kiện xuyên lỗ nhỏ.

Một số ưu điểm đáng chú ý:

• Thiết kế nhỏ gọn.
• Khả năng xử lý dòng tương đối cao.
• Điện áp chịu đựng lên tới 60V theo thông số tham khảo.
• Có thể sử dụng cho cả mạch đóng cắt và khuếch đại.
• Phù hợp với thiết kế PCB hiện đại.

Lưu ý khi sử dụng B1261

Khi thiết kế mạch sử dụng B1261, không nên chỉ dựa vào thông số 3A/60V để lựa chọn linh kiện. Dòng điện thực tế còn phụ thuộc vào nhiệt độ, công suất tiêu tán, điều kiện tản nhiệt và chế độ hoạt động.

Cần kiểm tra kỹ:

• Điện áp VCEO.
• Dòng IC tối đa.
• Công suất tiêu tán PD.
• Hệ số khuếch đại dòng hFE.
• Điện áp VCE(sat).
• Nhiệt độ mối nối tối đa.
• Sơ đồ và thứ tự chân B-C-E.
• Kích thước và kiểu chân của vỏ TO-252.

Đặc biệt, sơ đồ chân có thể khác nhau giữa các mã linh kiện hoặc nhà sản xuất, vì vậy cần kiểm tra datasheet trước khi thay thế B1261 trên bo mạch.

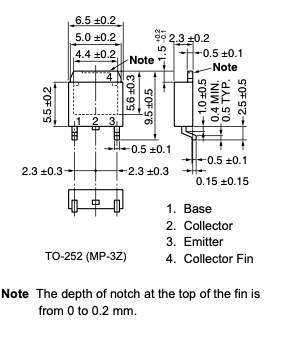

Kích thước
