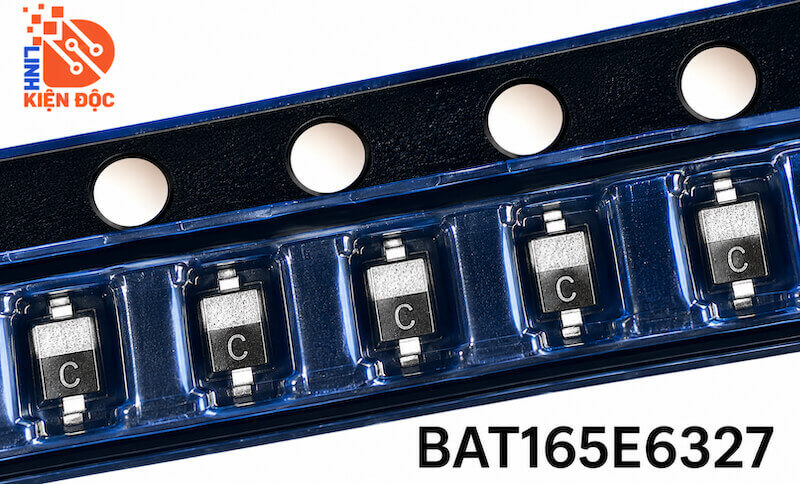

BAT165E6327 Diode Schottky ký hiệu C53 kiểu chân SOD323

1. Giới thiệu BAT165E6327

BAT165E6327 là diode Schottky công suất trung bình, được thiết kế cho các mạch điện tử yêu cầu tổn hao thấp, tốc độ chuyển mạch nhanh và kích thước nhỏ gọn. Linh kiện thuộc dòng BAT165, sử dụng kiểu đóng gói SOD323 dạng dán SMD, phù hợp với các bo mạch điện tử có mật độ linh kiện cao.

Theo datasheet của Infineon, BAT165 có điện áp ngược tối đa 40V, dòng thuận tối đa 750mA và công suất tiêu tán tối đa khoảng 600mW. Linh kiện được sử dụng phổ biến cho các chức năng chỉnh lưu, bảo vệ, cách ly phân cực và kẹp điện áp.

Trên thực tế, ký hiệu in trên bề mặt linh kiện có thể được sử dụng để nhận dạng sản phẩm. Khi thay thế linh kiện SMD, ngoài ký hiệu trên thân cần kiểm tra chính xác mã sản phẩm, kiểu chân và các thông số điện để tránh lựa chọn sai linh kiện.

2. Chức năng của Diode Schottky BAT165E6327

BAT165E6327 hoạt động dựa trên tiếp giáp Schottky, cho phép dòng điện đi chủ yếu theo một chiều và hạn chế dòng điện theo chiều ngược lại.

Một trong những ưu điểm quan trọng của diode Schottky là khả năng chuyển mạch nhanh và tổn hao thấp. Nhờ đặc tính này, BAT165E6327 thích hợp với những mạch có tần số hoạt động cao hoặc cần hạn chế tổn thất trên diode.

Các chức năng chính của BAT165E6327 gồm:

• Chỉnh lưu dòng điện trong các mạch nguồn.
• Kẹp điện áp nhằm hạn chế các mức điện áp không mong muốn.
• Bảo vệ các linh kiện và tín hiệu trong mạch.
• Cách ly đường phân cực giữa các phần của mạch.
• Chuyển mạch tín hiệu với tốc độ nhanh.
• Giảm tổn hao trong các mạch chỉnh lưu điện áp thấp.
• Bảo vệ đầu vào của một số mạch đo và mạch xử lý tín hiệu.

Nhà sản xuất đặc biệt đề cập BAT165 cho các ứng dụng low-loss, fast-recovery, meter protection, bias isolation và clamping.

3. Thông số kỹ thuật và kích thước BAT165E6327

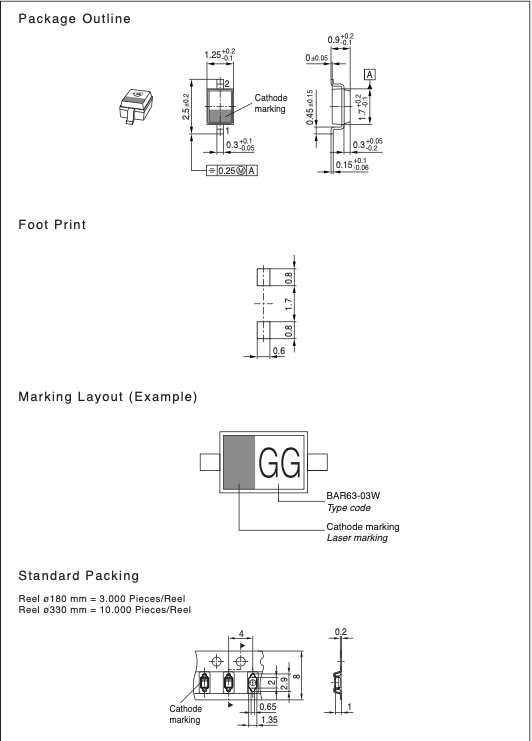

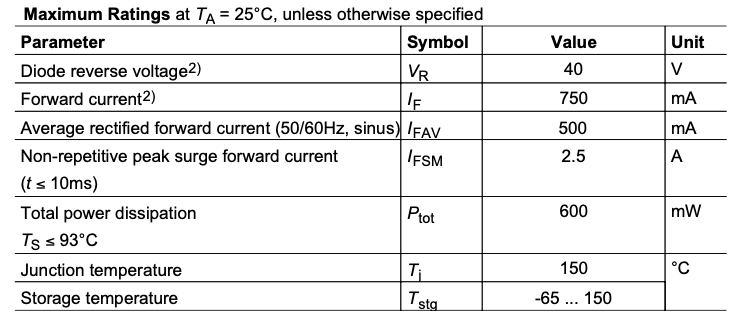

4. Đặc điểm nổi bật của BAT165E6327

BAT165E6327 có kích thước nhỏ nhờ sử dụng vỏ SOD323, giúp tiết kiệm diện tích trên PCB và phù hợp với các thiết bị điện tử nhỏ gọn.

Linh kiện có điện áp ngược lên tới 40V và dòng thuận tối đa 750mA, đáp ứng tốt các mạch tín hiệu, bảo vệ và chỉnh lưu công suất nhỏ. Khả năng chuyển mạch nhanh của diode Schottky giúp giảm tổn thất khi đóng cắt, đặc biệt hữu ích trong các mạch nguồn chuyển mạch và mạch hoạt động ở tần số cao.

BAT165 cũng được thiết kế cho những ứng dụng cần tổn hao thấp và phục hồi nhanh. Phiên bản của Infineon đáp ứng RoHS và được nhà sản xuất công bố đạt tiêu chuẩn AEC-Q101.

5. Công dụng và ứng dụng của BAT165E6327

Nhờ đặc tính chuyển mạch nhanh và kích thước nhỏ, BAT165E6327 có thể được sử dụng trong nhiều mạch điện tử như:

• Mạch nguồn và bộ chuyển đổi nguồn.
• Mạch chỉnh lưu công suất nhỏ.
• Mạch nguồn xung.
• Mạch kẹp và giới hạn điện áp.
• Mạch bảo vệ đầu vào.
• Mạch bảo vệ thiết bị đo.
• Mạch cách ly phân cực.
• Mạch chuyển mạch tốc độ cao.
• Thiết bị điện tử công nghiệp.
• Bo mạch điều khiển.
• Mạch điện tử ô tô phù hợp với điều kiện thiết kế.
• UPS và các hệ thống nguồn điện tử.

Infineon cũng liệt kê BAT165 trong các nhóm ứng dụng như UPS, bộ sạc trên xe, hệ thống lưu trữ năng lượng và một số hệ thống điện công suất.

6. BAT165E6327 có tương đương BAT60A, BAT60B không?

Cần lưu ý khi sử dụng BAT60A hoặc BAT60B để thay thế BAT165E6327. Các mã này đều thuộc nhóm diode Schottky và có thể có kiểu vỏ tương tự, nhưng không thể mặc định là tương đương hoàn toàn về thông số điện.

Ví dụ, BAT165 có VR tối đa 40V và IF tối đa 750mA. Trong khi đó BAT60A của Infineon có VR chỉ 10V nhưng IF lên tới 3A. BAT60A vì vậy thiên về chỉnh lưu dòng lớn ở điện áp thấp.

Do đó, khi cần thay BAT165E6327 bằng BAT60A, BAT60B hoặc một mã diode Schottky khác, cần đối chiếu ít nhất các thông số: điện áp ngược VR, dòng thuận IF, sụt áp thuận VF, dòng rò, điện dung, nhiệt độ làm việc, kiểu vỏ và sơ đồ chân.

Không nên chỉ dựa vào việc cùng là diode Schottky hoặc cùng kiểu vỏ SOD323 để kết luận có thể thay thế trực tiếp.

7. Kết luận

BAT165E6327 là diode Schottky SOD323 có điện áp ngược 40V và dòng thuận tối đa 750mA, nổi bật với khả năng chuyển mạch nhanh, tổn hao thấp và kích thước nhỏ gọn. Linh kiện phù hợp cho mạch chỉnh lưu, nguồn, bảo vệ, kẹp điện áp, cách ly phân cực và nhiều bo mạch điện tử công nghiệp.

Với dạng SMD SOD323, BAT165E6327 đặc biệt phù hợp cho các thiết kế cần tiết kiệm diện tích PCB nhưng vẫn yêu cầu diode Schottky có khả năng chịu điện áp ngược tương đối cao.
