BC817-25, BC817-25,215 – Transistor NPN ký hiệu 6BW/6Bt SOT-23

1. Giới thiệu Transistor BC817-25

BC817-25 / BC817-25,215 là transistor lưỡng cực BJT loại NPN dạng SMD, được sử dụng phổ biến cho các ứng dụng khuếch đại tín hiệu và chuyển mạch tải công suất nhỏ.

BC817 có khả năng chịu điện áp Collector-Emitter tối đa 45V và dòng Collector tối đa 500mA, phù hợp để điều khiển LED, relay nhỏ, transistor công suất, tín hiệu logic và nhiều tải dòng thấp khác.

Phiên bản BC817-25 thuộc nhóm hệ số khuếch đại dòng hFE 160–400. Linh kiện sử dụng package SOT-23 3 chân, nhỏ gọn và phù hợp với công nghệ lắp ráp SMD/SMT.

Trên thân linh kiện có thể gặp các marking như 6BW hoặc 6Bt tùy nhà sản xuất, phiên bản và mã truy xuất sản xuất.

2. Chức năng của BC817-25

BC817-25 có hai chức năng chính:

Khuếch đại tín hiệu: Một dòng điện nhỏ tại cực Base điều khiển dòng điện lớn hơn chạy qua Collector-Emitter, cho phép transistor khuếch đại tín hiệu analog.

Chuyển mạch: Transistor có thể hoạt động ở trạng thái ngắt hoặc dẫn để thực hiện chức năng giống một công tắc điện tử.

Nhờ đó BC817-25 có thể được sử dụng để:

• Khuếch đại tín hiệu analog.
• Chuyển mạch ON/OFF.
• Điều khiển LED.
• Điều khiển relay nhỏ.
• Làm tầng driver.
• Giao tiếp giữa MCU và tải.
• Điều khiển transistor/MOSFET công suất.
• Xử lý tín hiệu cảm biến.

3. Thông số kỹ thuật và kích thước BC817-25

4. Cấu tạo và nguyên lý hoạt động

BC817-25 là transistor NPN gồm ba cực:

Base (B): nhận tín hiệu điều khiển.

Collector (C): đường dòng điện chính từ tải đi vào transistor.

Emitter (E): đường dòng điện đi ra khỏi transistor.

Khi tiếp giáp Base-Emitter được phân cực thuận và có đủ dòng Base, transistor bắt đầu dẫn dòng qua Collector-Emitter.

Một dòng Base tương đối nhỏ có thể điều khiển dòng Collector lớn hơn. Đây là cơ sở để BC817-25 hoạt động như một linh kiện khuếch đại hoặc chuyển mạch.

5. Hệ số khuếch đại của BC817-25

Hậu tố -25 là một thông tin quan trọng của BC817.

Dòng BC817 thường được phân thành nhiều nhóm gain khác nhau. Đối với BC817-25, hệ số khuếch đại dòng DC hFE nằm trong khoảng:

hFE = 160 – 400

Nhóm gain này giúp BC817-25 phù hợp với nhiều mạch khuếch đại tín hiệu và driver.

Khi sửa chữa các mạch analog yêu cầu điểm làm việc cụ thể, nên chú ý đúng nhóm -25 thay vì chỉ lựa chọn bất kỳ transistor BC817 nào.

6. Đặc điểm nổi bật của BC817-25

BC817-25 có nhiều ưu điểm cho các thiết kế điện tử SMD:

• Transistor NPN thông dụng.
• Điện áp VCEO lên tới 45V.
• Dòng Collector tối đa 500mA.
• Hệ số khuếch đại hFE 160–400.
• Có thể dùng cho khuếch đại.
• Có thể dùng cho chuyển mạch.
• Kích thước SOT-23 nhỏ gọn.
• Dễ bố trí trên PCB.
• Phù hợp với mạch điều khiển.
• Phù hợp với dây chuyền SMT.
• Có thể giao tiếp với vi điều khiển thông qua mạch phân cực phù hợp.

7. Công dụng và ứng dụng của BC817-25

BC817-25 được sử dụng rộng rãi trong các bo mạch điện tử dân dụng và công nghiệp.

Một số ứng dụng thường gặp gồm:

• Mạch khuếch đại tín hiệu.
• Mạch chuyển mạch transistor.
• Mạch driver LED.
• Điều khiển relay nhỏ.
• Mạch còi/buzzer.
• Mạch cảm biến.
• Mạch vi điều khiển.
• Mạch nguồn.
• Tầng driver MOSFET.
• Mạch điều khiển động cơ thông qua tầng công suất phù hợp.
• Thiết bị đo lường.
• Thiết bị điện tử dân dụng.
• Bo mạch điều khiển công nghiệp.
• Hệ thống tự động hóa.
• Mạch giao tiếp tín hiệu.

8. BC817-25 dùng để điều khiển relay

Một ứng dụng phổ biến của BC817-25 là làm tầng driver giữa vi điều khiển và relay dòng nhỏ.

Vi điều khiển thường không thể cấp trực tiếp dòng cần thiết cho cuộn dây relay. Khi đó, tín hiệu từ GPIO được đưa qua điện trở vào Base của BC817-25.

Transistor sẽ đóng/cắt dòng qua cuộn relay theo tín hiệu điều khiển.

Khi sử dụng với tải cảm như relay, cuộn dây hoặc solenoid, cần sử dụng diode dập xung ngược (flyback diode) phù hợp để hạn chế điện áp cảm ứng khi transistor ngắt.

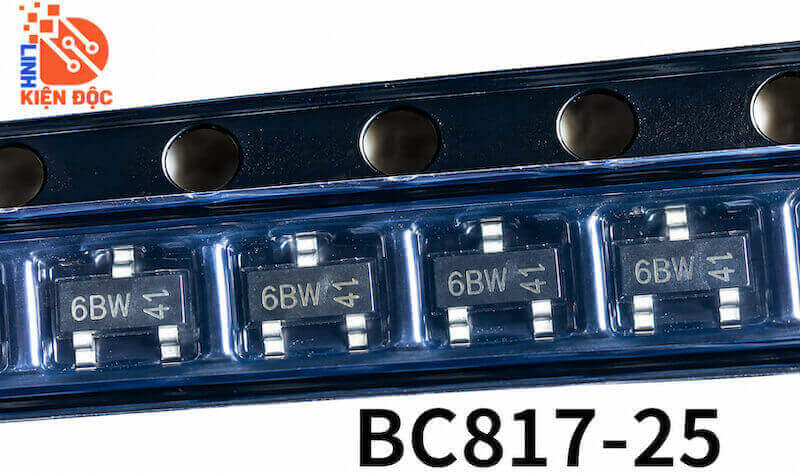

9. Ký hiệu 6BW/6Bt trên BC817-25

Do SOT-23 có kích thước nhỏ nên mã đầy đủ BC817-25 thường không được in trên thân linh kiện.

Thay vào đó, các mã marking ngắn như 6BW hoặc 6Bt có thể được sử dụng để nhận dạng phiên bản linh kiện.

Khi gặp transistor SMD có marking này, nên kiểm tra thêm:

• Package SOT-23.
• Cực tính NPN.
• Sơ đồ chân.
• Vị trí trong mạch.
• Điện áp làm việc.
• Chức năng của transistor.

Không nên xác định linh kiện chỉ bằng marking vì mã SMD có thể khác nhau giữa các nhà sản xuất và lô sản xuất.

10. BC817-25 và BC817-25,215 có gì khác nhau?

BC817-25 là mã linh kiện chính, trong đó hậu tố -25 xác định nhóm hệ số khuếch đại.

BC817-25,215 là mã đặt hàng cụ thể thường gặp của Nexperia. Phần ,215 chủ yếu liên quan đến quy cách cung cấp/đóng gói của linh kiện, không làm thay đổi chức năng cơ bản của transistor.

Do đó khi lựa chọn linh kiện cho mạch, các thông số cần quan tâm chính là:

• BC817.
• Nhóm gain -25.
• Package SOT-23.
• Điện áp.
• Dòng Collector.
• Sơ đồ chân.

11. BC817-25 có thể thay thế bằng BC817-16 hoặc BC817-40 không?

BC817-16, BC817-25 và BC817-40 thuộc cùng họ transistor nhưng khác nhóm hệ số khuếch đại hFE.

Vì vậy không nên mặc định chúng tương đương hoàn toàn trong mọi mạch.

Đối với mạch chuyển mạch đơn giản, một nhóm gain khác đôi khi vẫn có thể hoạt động nếu thiết kế dòng Base đủ phù hợp.

Tuy nhiên, trong mạch khuếch đại analog hoặc mạch có điểm phân cực phụ thuộc vào hFE, việc thay đổi nhóm gain có thể làm thay đổi đặc tính hoạt động.

Khi cần thay thế chính xác nên ưu tiên BC817-25 cùng nhóm gain.

12. Lưu ý về dòng Collector 500mA

Thông số 500mA là giới hạn dòng Collector tối đa, không có nghĩa BC817-25 luôn có thể điều khiển liên tục tải 500mA trong mọi điều kiện.

Khả năng tải thực tế còn phụ thuộc vào:

• Điện áp Collector-Emitter.
• Dòng Base.
• Điện áp bão hòa VCE(sat).
• Công suất tiêu tán.
• Nhiệt độ môi trường.
• Diện tích đồng PCB.
• Khả năng tản nhiệt của package SOT-23.

Đối với tải có dòng cao liên tục, cần tính toán công suất và nhiệt độ hoặc lựa chọn transistor/MOSFET công suất phù hợp hơn.

13. Lưu ý khi tìm transistor thay thế

Khi lựa chọn transistor thay thế BC817-25 cần kiểm tra:

• Loại NPN.
• VCEO bằng hoặc lớn hơn 45V.
• Dòng Collector đáp ứng yêu cầu.
• hFE phù hợp với nhóm 160–400.
• Điện áp VBE và VCE(sat).
• Công suất tiêu tán.
• Tần số hoạt động nếu dùng khuếch đại.
• Package SOT-23.
• Sơ đồ chân tương thích.

Đặc biệt cần kiểm tra pinout trước khi thay thế vì transistor có cùng package SOT-23 không đồng nghĩa với việc có cùng thứ tự chân.

14. Kết luận

BC817-25 / BC817-25,215 là transistor BJT NPN dạng SMD SOT-23, có điện áp Collector-Emitter tối đa 45V, dòng Collector tối đa 500mA và hệ số khuếch đại hFE nhóm -25 khoảng 160–400.

Linh kiện phù hợp cho các mạch khuếch đại tín hiệu, chuyển mạch, driver LED, relay nhỏ, cảm biến, vi điều khiển và nhiều bo mạch điều khiển điện tử.

Các marking 6BW/6Bt có thể hỗ trợ nhận dạng BC817-25 trên bo mạch. Khi thay thế cần kiểm tra thêm nhóm gain, sơ đồ chân, điện áp, dòng điện và công suất tiêu tán để đảm bảo linh kiện hoạt động ổn định.
