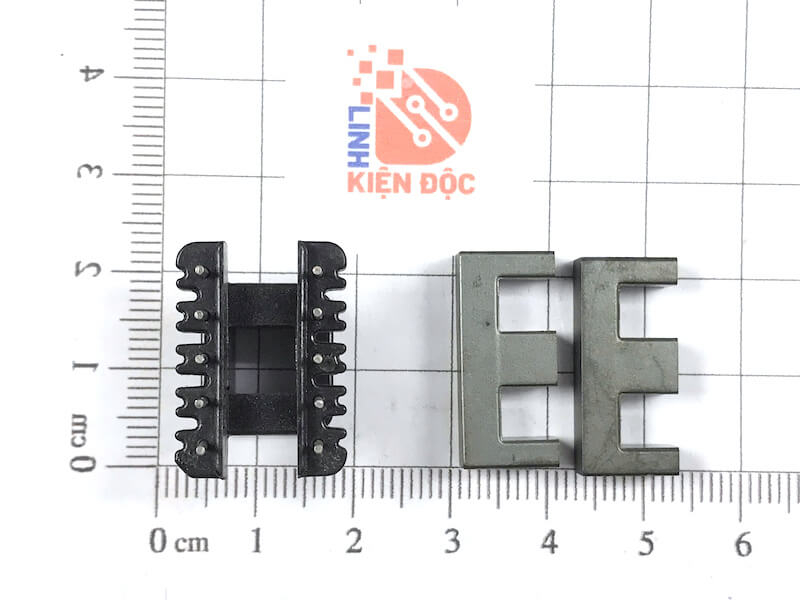

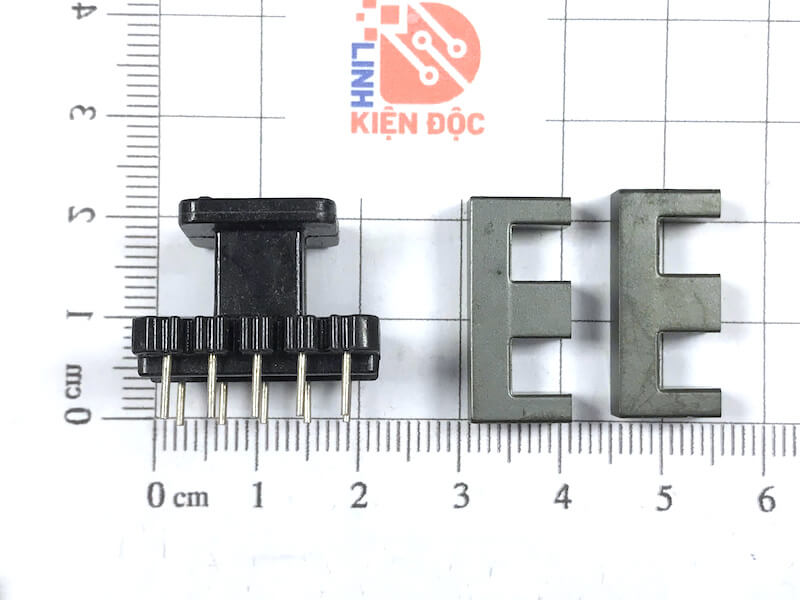

Biến áp xung EE22 5+5 gồm lõi Ferrite+khung biến áp loại tốt

Giới thiệu chung về Biến Áp Xung EE22 5+5

Biến áp xung EE22 5+5 là một trong những dòng biến áp xung chất lượng cao, được thiết kế tối ưu cho các mạch nguồn chuyển mạch (switching power supply) như flyback, forward hoặc các bộ nguồn AC-DC hiện đại. Sản phẩm sử dụng lõi ferrite EE22 kết hợp với khung bobbin nhựa chịu nhiệt 5+5 chân, giúp đảm bảo hiệu suất cao, cách ly tốt, và tương thích hoàn hảo với các thiết kế mạch in (PCB).

Với kích thước nhỏ gọn nhưng khả năng làm việc ở công suất từ 15W đến 35W, biến áp EE22 5+5 là lựa chọn lý tưởng cho các thiết bị điện tử yêu cầu sự ổn định, tiết kiệm năng lượng và độ tin cậy cao trong quá trình hoạt động lâu dài. Vật liệu lõi ferrite cao cấp giúp giảm tổn hao từ, tối ưu hóa hiệu suất ở tần số hoạt động từ 20kHz đến 200kHz – phạm vi phổ biến của các mạch nguồn hiện đại.

Thông tin chi tiết về biến áp xung EE22 5+5

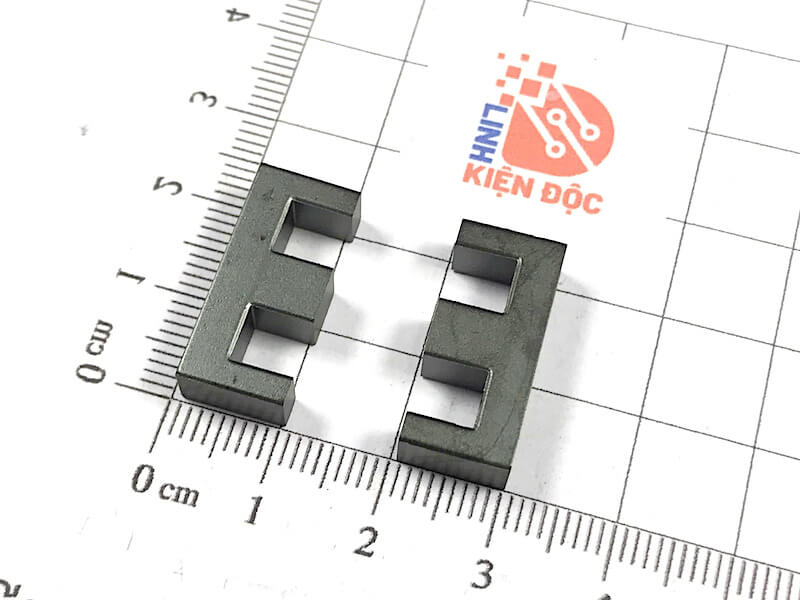

• Lõi ferrite EE22:

  • Hình dạng chữ “E” ghép lại thành cấu trúc “EE”.

  • Kích thước 22mm (theo chiều cạnh lớn nhất).

  • Chất liệu ferrite cao cấp (thường là vật liệu như MnZn hoặc NiZn), tối ưu cho tần số cao.

  • Đặc điểm: tổn hao thấp, từ thẩm cao, phù hợp tần số 20kHz – 500kHz.

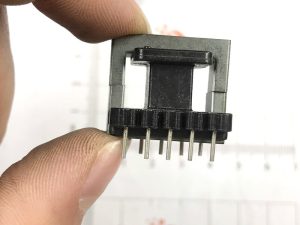

• Khung biến áp (bobbin):

  • Loại 5+5 chân (5 chân sơ cấp và 5 chân thứ cấp), phù hợp mạch in PCB.

  • Làm từ nhựa chịu nhiệt (PA66, phenolic hoặc tương đương), có độ bền cao, chống cháy.

  • Khoảng cách chân chuẩn theo quy cách công nghiệp, dễ dàng hàn lên mạch.

Kích thước kỹ thuật (theo bản vẽ thực tế)

• Chiều rộng tổng thể: 23.0 mm

• Chiều cao thân: 24.0 mm

• Chiều sâu (độ dày): 17.0 mm

• Khe lõi từ: rộng 10.0 ± 0.5 mm

• Khoảng cách giữa các chân cùng hàng (pitch): 4.0 ± 0.3 mm

• Tổng chiều dài 5 chân: 16.0 mm

• Khoảng cách giữa 2 hàng chân: 10.0 mm

Footprint thiết kế PCB

• Hàng 1: 5 lỗ, pitch 4.0mm

• Hàng 2: 5 lỗ, pitch 4.0mm

• Khoảng cách giữa hai hàng: 10.0mm

• Đường kính lỗ khoan: 0.9 – 1.0mm

• Pad đồng đề xuất: 1.6 – 1.8mm

• Khu vực cần chừa (keepout): 23mm × 17mm

Thông số điện cơ bản

• Tần số hoạt động: 20kHz – 300kHz

• Công suất đầu ra: từ 5W đến 18W

• Nhiệt độ hoạt động: -40°C đến +125°C

• Hệ số từ AL: 2400 – 3800 nH/N² (tùy vật liệu)

• Ae: 38.7 mm²

• Ie: 47.1 mm

• Ve: 1825 mm³

Hướng dẫn quấn tay (cho mạch Flyback)

• Cuộn sơ cấp: 80 vòng dây 0.3mm, chân 1–2

• Cuộn hồi tiếp: 12 vòng dây 0.3mm, cung cấp Vcc cho UC3842

• Cuộn thứ cấp:

  • 12V: 9 vòng dây 0.5mm

  • 24V: 18 vòng dây 0.5mm

• Cách điện giữa các cuộn bằng băng keo chịu nhiệt, giấy cách điện hoặc mica

• Diode fast recovery (thứ cấp): MUR460, HER308…

• Lọc đầu ra bằng tụ: 470µF – 1000µF (25V/35V)

Ứng dụng điển hình

• Mạch nguồn xung Flyback cho thiết bị dân dụng

• Bộ nguồn cho camera, LED driver, thiết bị đo đạc

• Biến áp hồi tiếp cho UC3842, TL494, VIPer22A

• Bộ nguồn cách ly AC–DC hoặc DC–DC công suất nhỏ

• Hệ thống năng lượng tái tạo, mini inverter, pin mặt trời

Ưu điểm của lõi EE22 / EI22

• Thiết kế nhỏ gọn, khung đứng tiết kiệm diện tích

• Dễ quấn dây, lắp ráp, hàn PCB tiện lợi

• Hoạt động ổn định ở tần số cao, tổn hao thấp

• Có thể dùng EE để tăng hiệu suất, hoặc EI để giảm chi phí

• Chịu nhiệt tốt, độ bền cơ khí cao, khung cứng không dễ gãy
