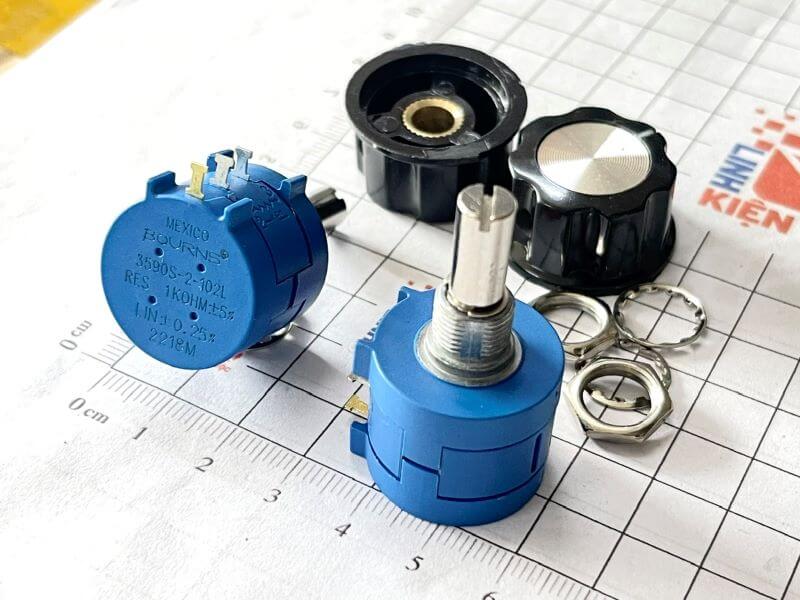

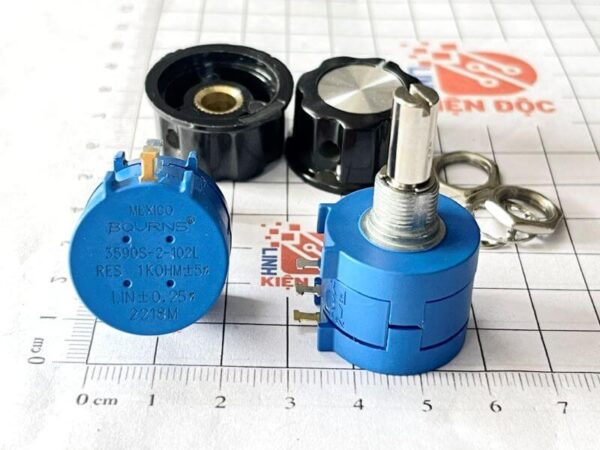

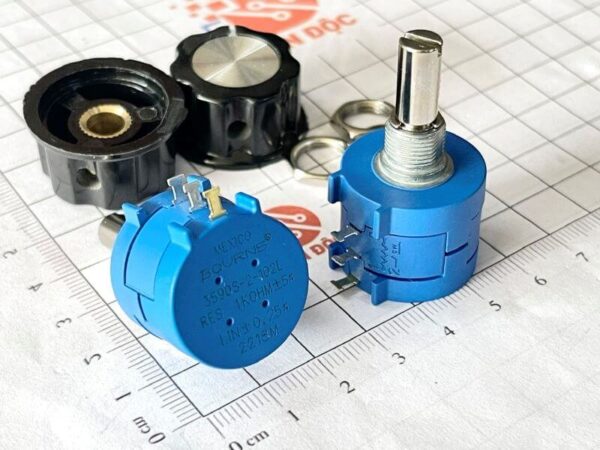

Biến trở chính xác 3590S-2-102L 1KR 2W xoay nhiều vòng kèm núm vặn

Giới thiệu chung

3590S-2-102L là biến trở chính xác dạng xoay nhiều vòng (multi-turn) với giá trị 1KΩ, công suất 2W. Thiết kế nhiều vòng quay (thường ~10 vòng) cho phép điều chỉnh điện áp hoặc dòng điện rất mịn, ổn định và có độ lặp lại cao, phù hợp cho các mạch cần hiệu chỉnh chính xác.

Ý nghĩa ký hiệu

• 3590S: dòng biến trở chính xác vỏ kim loại

• 2: kiểu trục/thiết kế cơ khí

• 102: 1KΩ (10 × 10²)

• L: phiên bản tiêu chuẩn

Đặc điểm nổi bật

• Xoay nhiều vòng giúp tinh chỉnh cực kỳ chi tiết

• Đặc tuyến tuyến tính, thay đổi đều theo góc xoay

• Công suất 2W, chịu tải tốt hơn biến trở thường

• Vỏ kim loại bền, chống nhiễu

• Độ ổn định cao, ít trôi giá trị theo thời gian

• Trục xoay chắc chắn, cảm giác chỉnh mượt

Thông số kỹ thuật chính

• Loại: biến trở xoay nhiều vòng

• Giá trị điện trở: 1KΩ

• Công suất: 2W

• Sai số: khoảng ±5%

• Số vòng quay: khoảng 10 vòng

• Góc xoay tổng: khoảng 3600°

• Đặc tuyến: tuyến tính

• Số chân: 3 chân

• Đường kính trục: khoảng 6.35mm

• Kiểu lắp: gắn panel hoặc đấu dây

• Nhiệt độ làm việc: −55°C đến 125°C

Chức năng các chân

• Hai chân ngoài: hai đầu điện trở

• Chân giữa: wiper (điện áp/dòng ra thay đổi rất mịn theo vòng xoay)

Sơ đồ cấu tạo

Kích thước

Ứng dụng

• Hiệu chỉnh điện áp, dòng trong nguồn lab

• Mạch đo lường, cân chỉnh chính xác

• Điều chỉnh dòng LED, dòng bias

• Mạch analog cần độ ổn định cao

• Thiết bị công nghiệp, tự động hóa

Datasheet 3590S-2
