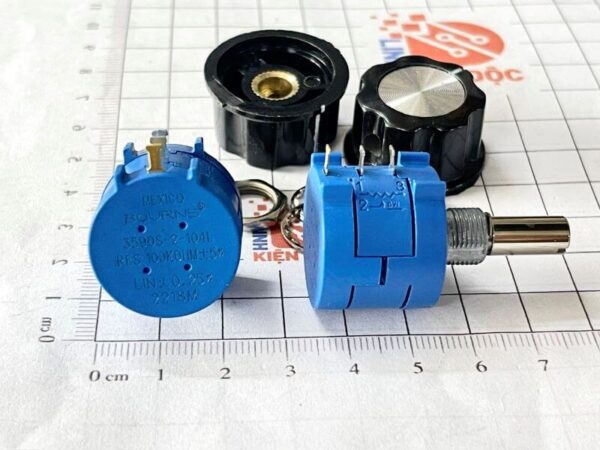

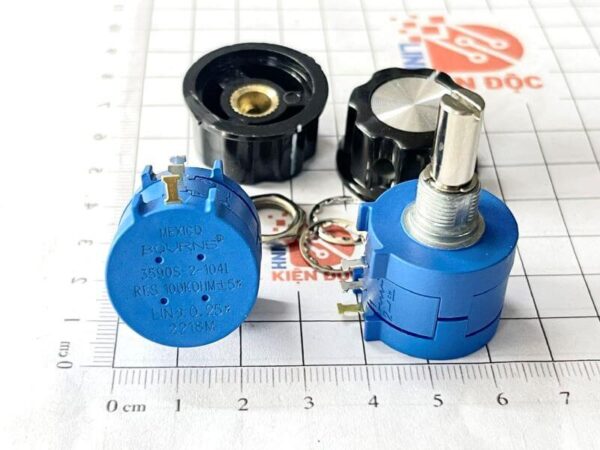

Biến trở chính xác 3590S-2-104L 100K 2W xoay nhiều vòng kèm núm vặn

Giới thiệu chung

3590S-2-104L là biến trở chính xác dạng xoay nhiều vòng (multi-turn) với giá trị 100KΩ, công suất 2W. Nhờ cơ cấu xoay khoảng 10 vòng, biến trở cho phép điều chỉnh cực kỳ mịn và ổn định, rất phù hợp cho các mạch cần tinh chỉnh điện áp hoặc tín hiệu với độ chính xác cao.

Ý nghĩa ký hiệu

• 3590S: dòng biến trở chính xác vỏ kim loại

• 2: kiểu trục/thiết kế cơ khí

• 104: 100KΩ (10 × 10⁴)

• L: phiên bản tiêu chuẩn

Đặc điểm nổi bật

• Xoay nhiều vòng (~10 vòng) giúp điều chỉnh cực kỳ chi tiết

• Đặc tuyến tuyến tính, thay đổi đều theo góc xoay

• Công suất 2W, chịu tải tốt

• Vỏ kim loại chắc chắn, chống nhiễu

• Độ ổn định cao, ít trôi giá trị theo thời gian

• Trục xoay bền, cảm giác chỉnh mượt

Thông số kỹ thuật chính

• Loại: biến trở xoay nhiều vòng

• Giá trị điện trở: 100KΩ

• Công suất: 2W

• Sai số: khoảng ±5%

• Số vòng quay: khoảng 10 vòng

• Góc xoay tổng: khoảng 3600°

• Đặc tuyến: tuyến tính

• Số chân: 3 chân

• Đường kính trục: khoảng 6.35mm

• Kiểu lắp: gắn panel

• Nhiệt độ làm việc: −55°C đến 125°C

Chức năng các chân

• Hai chân ngoài: hai đầu điện trở

• Chân giữa: wiper (điện áp/tín hiệu ra thay đổi rất mịn theo vòng xoay)

Sơ đồ cấu tạo

Kích thước

Ứng dụng

• Hiệu chỉnh điện áp trong nguồn DC

• Mạch đo lường, cân chỉnh tín hiệu

• Điều chỉnh mức tín hiệu analog

• Mạch audio cần tinh chỉnh chính xác

• Thiết bị công nghiệp, tự động hóa
