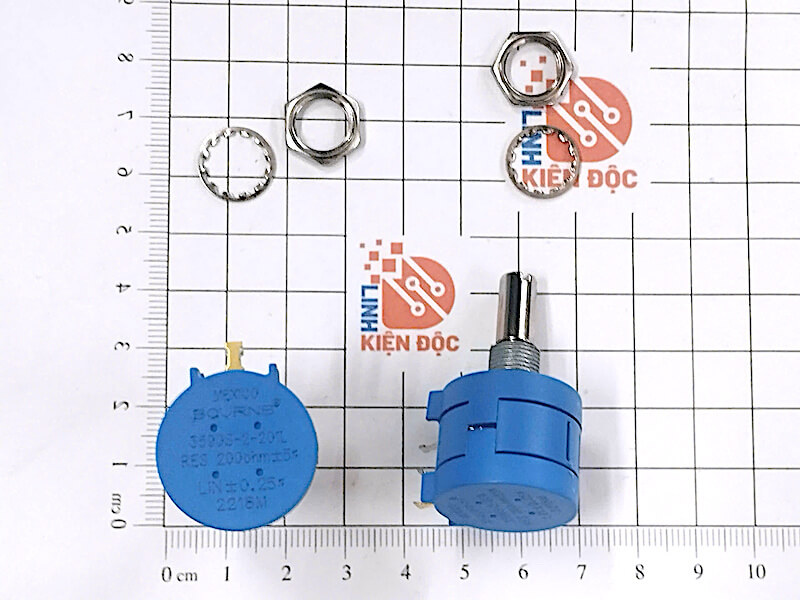

Biến trở chính xác 3590S-2-201L 200R 2W xoay nhiều vòng – Potentiometer 10 vòng

Biến trở chính xác 3590S-2-201L 200R 2W là loại potentiometer dây quấn 10 vòng, được thiết kế cho các mạch cần điều chỉnh điện trở hoặc điện áp với độ chính xác cao. Model có điện trở danh định 200Ω (200R), công suất 2W, đặc tuyến tuyến tính và tổng góc quay khoảng 3600°.

So với biến trở một vòng thông thường, 3590S-2-201L cho phép người dùng xoay trục nhiều vòng để thay đổi giá trị từ từ, nhờ đó việc cân chỉnh trở nên chính xác và dễ kiểm soát hơn. Sản phẩm phù hợp với bộ nguồn, thiết bị đo, mạch hiệu chuẩn, bộ điều khiển, máy móc công nghiệp và các hệ thống cần đặt giá trị chính xác.

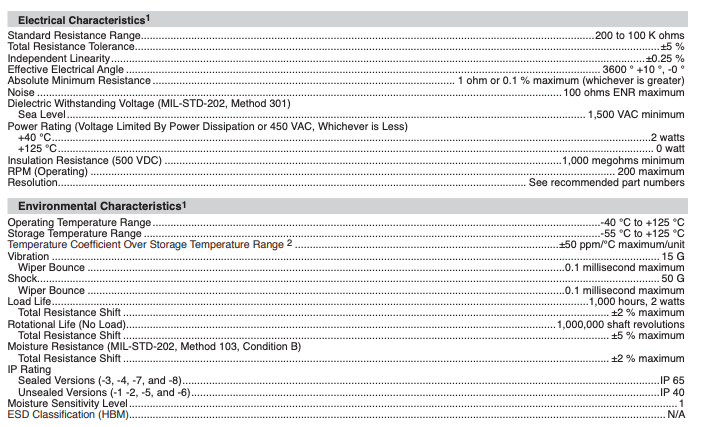

Thông số kỹ thuật biến trở 3590S-2-201L

Các thông số 200Ω, 2W, 10 vòng, ±5%, wirewound, tuyến tính và ±50ppm/°C được xác nhận cho đúng mã 3590S-2-201L.

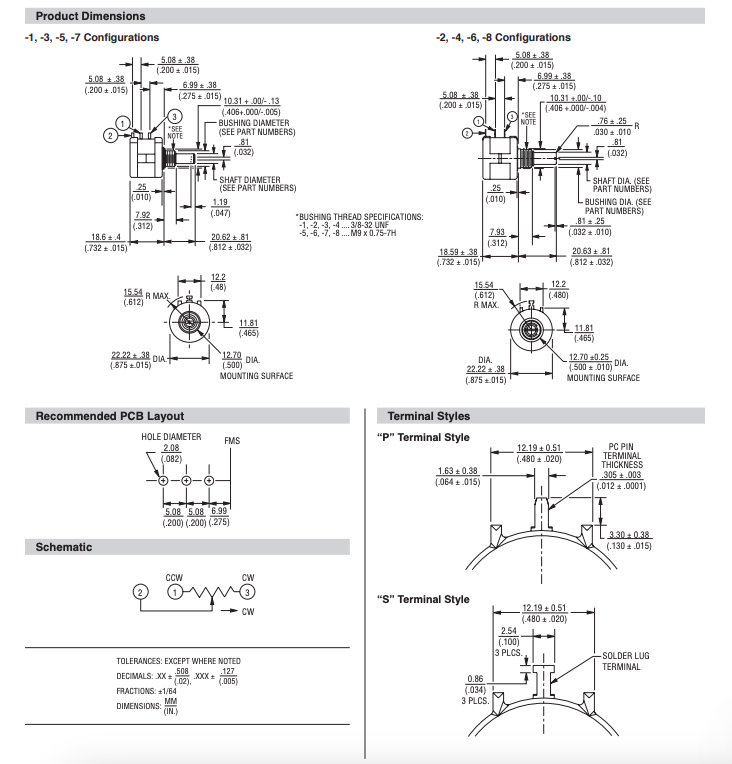

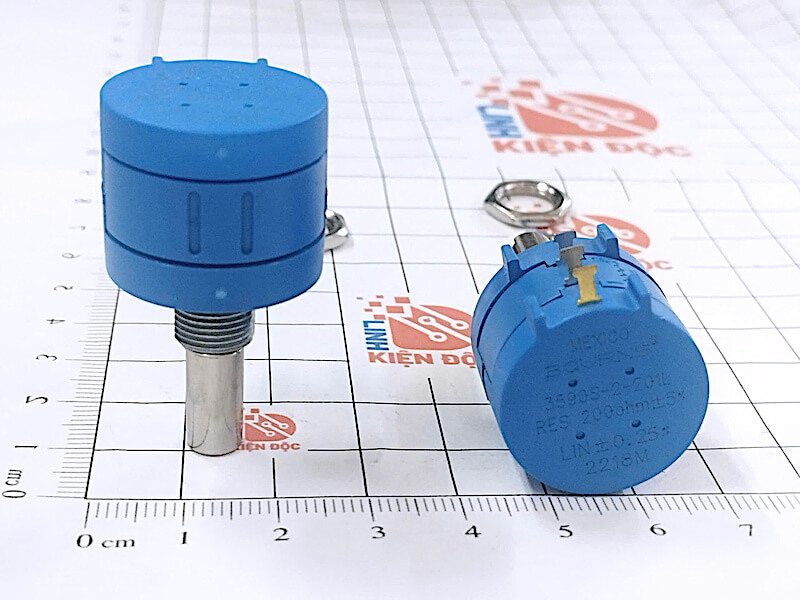

Kích thước của biến trở 3590S-2-201L 200R

Công dụng của biến trở 3590S-2-201L 200R

Công dụng chính của 3590S-2-201L là tạo ra một giá trị điện trở có thể thay đổi bằng cách xoay trục. Khi người dùng xoay trục, con chạy bên trong di chuyển dọc theo phần tử điện trở dây quấn, làm thay đổi điện trở giữa chân giữa và hai chân ngoài.

Điểm mạnh của sản phẩm nằm ở thiết kế 10 vòng. Toàn bộ dải điều chỉnh 200Ω được trải trên hành trình khoảng 10 vòng thay vì chỉ một vòng, giúp việc thay đổi giá trị diễn ra từ từ và thuận tiện hơn khi cần cân chỉnh chính xác.

Dòng 3590 được thiết kế cho các ứng dụng điều khiển đòi hỏi độ chính xác và độ tin cậy cao; nhà sản xuất cũng định hướng potentiometer chính xác cho thiết bị đo, kiểm tra và máy móc công nghiệp.

Chức năng chính của 3590S-2-201L

Điều chỉnh điện trở chính xác

Điện trở tổng giữa hai đầu của 3590S-2-201L là 200Ω. Khi xoay trục, giá trị giữa chân con chạy và một trong hai đầu điện trở sẽ thay đổi.

Nhờ cơ cấu 10 vòng, người sử dụng có thể thực hiện những điều chỉnh nhỏ hơn so với biến trở một vòng. Đây là tính năng đặc biệt hữu ích trong quá trình cân chỉnh, hiệu chuẩn và thiết lập điểm làm việc của mạch.

Hoạt động như bộ chia điện áp

Khi sử dụng cả ba chân, 3590S-2-201L có thể hoạt động như một mạch chia áp có thể điều chỉnh.

Hai chân ngoài được nối với hai mức điện thế, còn chân giữa là đầu ra từ con chạy. Khi xoay biến trở, vị trí con chạy thay đổi và làm thay đổi điện áp đầu ra.

Nguyên lý này thường được ứng dụng để tạo điện áp tham chiếu, tín hiệu đặt hoặc mức điều khiển cho các mạch điện tử.

Sử dụng như biến trở hai đầu

Khi sử dụng chân giữa cùng với một chân ngoài, potentiometer có thể hoạt động như một rheostat – điện trở thay đổi.

Ở cách sử dụng này, cần đặc biệt chú ý đến dòng điện và công suất tiêu tán trên phần điện trở đang được sử dụng, không nên mặc định toàn bộ dải con chạy đều có thể chịu đủ công suất 2W.

3590S-2-201L xoay bao nhiêu vòng?

3590S-2-201L là biến trở 10 vòng, có tổng góc quay khoảng 3600°. Datasheet dòng 3590 công bố cả góc điện hiệu dụng và góc cơ khí khoảng 3600°, trong khi thông tin riêng của model 201L xác nhận đây là potentiometer 10 vòng.

Đây là ưu điểm quan trọng so với biến trở một vòng. Thay vì thay đổi toàn bộ 200Ω trong một vòng xoay, người sử dụng có hành trình dài hơn để cân chỉnh.

Vì vậy, sản phẩm rất thích hợp cho những vị trí cần chỉnh chậm, chỉnh tinh và hạn chế sai số do thao tác bằng tay.

Ý nghĩa mã 3590S-2-201L

Trong mã 3590S-2-201L, phần 201 biểu thị giá trị điện trở danh định 200Ω. Đây là cách mã hóa giá trị điện trở phổ biến: hai chữ số đầu là giá trị có nghĩa và chữ số cuối là số lượng số 0.

Do đó:

201 = 20 × 10¹ = 200Ω.

Model 3590S-2-201L thực tế được nhà phân phối linh kiện xác nhận là potentiometer 200Ω, 2W, wirewound, linear và 10 vòng.

Cấu tạo và nguyên lý hoạt động

3590S-2-201L sử dụng phần tử điện trở dây quấn – wirewound. Đây là một trong những đặc điểm quan trọng của dòng 3590.

Về nguyên lý, hai chân ngoài được nối với hai đầu của phần tử điện trở 200Ω. Chân còn lại kết nối với con chạy.

Khi trục được xoay, cơ cấu cơ khí bên trong làm con chạy di chuyển dọc theo phần tử điện trở. Điện trở giữa con chạy và một đầu tăng lên thì điện trở với đầu còn lại sẽ giảm xuống tương ứng.

Do 3590S-2-201L có đặc tuyến Linear, sự thay đổi được thiết kế theo dạng tuyến tính theo vị trí của trục.

Ứng dụng của biến trở 3590S-2-201L

Biến trở chính xác 200R có thể được sử dụng trong nhiều loại thiết bị như nguồn DC điều chỉnh, thiết bị đo lường, mạch hiệu chuẩn, thiết bị kiểm tra, bộ điều khiển công nghiệp, hệ thống tự động hóa và các mạch điện tử cần cân chỉnh chính xác.

Trong bộ nguồn, biến trở có thể tham gia mạng hồi tiếp để thiết lập điện áp hoặc dòng điện tùy thiết kế.

Trong thiết bị đo, nó có thể được sử dụng để thiết lập điểm chuẩn, zero hoặc một giá trị tham chiếu.

Trong bảng điều khiển, trục biến trở có thể kết hợp với núm xoay hoặc bộ đếm vòng để người vận hành thiết lập giá trị mong muốn.

Bourns cho biết dòng potentiometer chính xác nhiều vòng được thiết kế cho các ứng dụng điều khiển cần độ chính xác và độ tin cậy cao, bao gồm thiết bị đo, kiểm tra và máy móc sản xuất.

Ưu điểm của biến trở 3590S-2-201L 200R

Ưu điểm nổi bật nhất là khả năng điều chỉnh 10 vòng, giúp việc cân chỉnh dễ kiểm soát hơn. Bên cạnh đó, sản phẩm sử dụng phần tử wirewound, có công suất định mức 2W tại +40°C, sai số tổng ±5% và độ tuyến tính độc lập ±0,25%.

Hệ số nhiệt tối đa ±50ppm/°C cũng giúp hạn chế sự thay đổi điện trở theo nhiệt độ trong phạm vi thông số thiết kế.

Về độ bền cơ khí, datasheet dòng 3590 công bố tuổi thọ quay không tải lên tới 1.000.000 vòng quay trục trong điều kiện thử quy định.

3590S-2-201L khác biến trở 200R thông thường như thế nào?

Sự khác biệt quan trọng nằm ở độ chính xác và số vòng điều chỉnh.

Biến trở 200Ω thông thường có thể chỉ cần xoay một vòng hoặc một phần vòng để đi hết dải điện trở. Ưu điểm là thay đổi nhanh nhưng khó điều chỉnh những thay đổi rất nhỏ.

Ngược lại, 3590S-2-201L sử dụng hành trình 10 vòng. Người dùng phải xoay nhiều hơn để đi hết dải 200Ω, nhưng đổi lại việc cân chỉnh trở nên chi tiết và dễ kiểm soát hơn.

Ngoài ra, 3590S-2-201L sử dụng phần tử dây quấn, công suất 2W và được thiết kế thuộc nhóm precision potentiometer.

So sánh 3590S-2-201L 200R và 3590S-2-101L 100R

Điểm khác biệt chính giữa hai model là giá trị điện trở:

Model	Điện trở	Công suất	Số vòng
3590S-2-101L	100Ω*	2W	10 vòng*
3590S-2-201L	200Ω	2W	10 vòng

Riêng với dòng 3590 hiện tại, datasheet chính thức của Bourns công bố dải điện trở tiêu chuẩn từ 200Ω đến 100kΩ. Vì vậy, khi xác minh hoặc thay thế model ngoài dải tiêu chuẩn hiện hành, nên kiểm tra đúng datasheet/nguồn gốc của phiên bản cụ thể.

Cách kiểm tra 3590S-2-201L bằng đồng hồ vạn năng

Việc kiểm tra khá đơn giản. Đầu tiên, đặt đồng hồ ở thang đo điện trở và đo hai chân ngoài của biến trở. Giá trị thu được phải xấp xỉ 200Ω, có tính đến dung sai ±5% và sai số của thiết bị đo.

Tiếp theo, đo giữa chân giữa và một chân ngoài, sau đó từ từ xoay trục. Giá trị điện trở phải thay đổi tương đối đều theo hành trình xoay.

Nếu chuyển que đo sang chân ngoài còn lại, chiều biến đổi điện trở sẽ ngược lại.

Nếu điện trở bị nhảy thất thường, mất kết nối ở một số vị trí hoặc không thay đổi khi xoay, cần kiểm tra khả năng con chạy hoặc phần tử điện trở đã bị hư hỏng.

Lưu ý về công suất 2W của 3590S-2-201L

Công suất 2W được quy định ở +40°C và giảm dần khi nhiệt độ tăng; datasheet dòng 3590 cho biết mức công suất giảm về 0W tại +125°C. Ngoài ra, điện áp làm việc còn bị giới hạn bởi công suất tiêu tán hoặc 450VAC, tùy giới hạn nào đạt trước.

Do đó, không nên hiểu rằng biến trở luôn có thể tiêu tán 2W ở mọi vị trí con chạy và mọi nhiệt độ.

Khi sử dụng như rheostat với chỉ một phần của điện trở 200Ω, cần tính toán công suất trên phần dây điện trở đang tham gia mạch và dòng qua con chạy để tránh làm cháy hoặc giảm tuổi thọ biến trở.

Cách lựa chọn biến trở thay thế 3590S-2-201L

Khi cần thay thế, nên ưu tiên đúng model 3590S-2-201L hoặc sản phẩm tương đương có điện trở 200Ω, công suất phù hợp, 10 vòng, đặc tuyến tuyến tính và phần tử điện trở phù hợp.

Ngoài thông số điện, cần kiểm tra kích thước cơ khí. Model này có thân tròn đường kính khoảng 22,23mm, trục khoảng 6,34mm, chiều dài trục khoảng 20,63mm và kiểu lắp Panel Mount.

Không nên thay bằng biến trở 1kΩ, 10kΩ hoặc một model một vòng chỉ vì có hình dạng tương tự, vì giá trị và đặc tính điều chỉnh khác nhau có thể làm mạch hoạt động sai.

Xem thêm: Các mã biến trở khác tại đây
