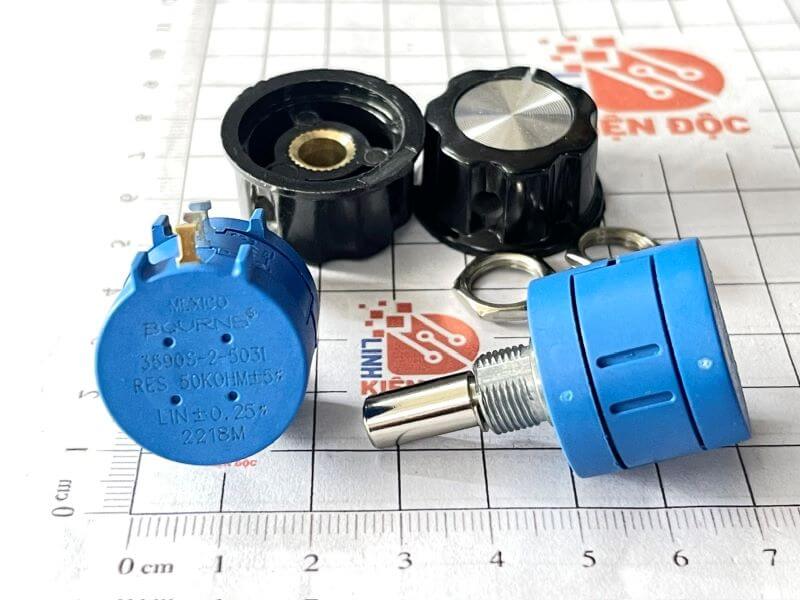

Biến trở chính xác 3590S-2-503L 50K 2W xoay nhiều vòng kèm núm vặn

Giới thiệu chung

3590S-2-503L là biến trở chính xác dạng xoay nhiều vòng (multi-turn) với giá trị 50KΩ, công suất 2W. Thiết kế xoay khoảng 10 vòng giúp điều chỉnh điện áp hoặc tín hiệu cực kỳ mịn, phù hợp cho các mạch cần độ chính xác và ổn định cao.

Ý nghĩa ký hiệu

• 3590S: dòng biến trở chính xác vỏ kim loại

• 2: kiểu trục/thiết kế cơ khí

• 503: 50KΩ (50 × 10³)

• L: phiên bản tiêu chuẩn

Đặc điểm nổi bật

• Xoay nhiều vòng (~10 vòng) cho phép tinh chỉnh rất chi tiết

• Đặc tuyến tuyến tính, thay đổi đều

• Công suất 2W, chịu tải tốt

• Vỏ kim loại chắc chắn, chống nhiễu

• Độ ổn định cao, ít trôi giá trị theo thời gian

• Cảm giác xoay mượt, chính xác

Thông số kỹ thuật chính

• Loại: biến trở xoay nhiều vòng

• Giá trị điện trở: 50KΩ

• Công suất: 2W

• Sai số: khoảng ±5%

• Số vòng quay: khoảng 10 vòng

• Góc xoay tổng: khoảng 3600°

• Đặc tuyến: tuyến tính

• Số chân: 3 chân

• Đường kính trục: khoảng 6.35mm

• Kiểu lắp: gắn panel

• Nhiệt độ làm việc: −55°C đến 125°C

Chức năng các chân

• Hai chân ngoài: hai đầu điện trở

• Chân giữa: wiper (tín hiệu/điện áp ra thay đổi rất mịn theo vòng xoay)

Sơ đồ cấu tạo

Kích thước

Ứng dụng

• Hiệu chỉnh điện áp trong nguồn DC

• Mạch đo lường, cân chỉnh tín hiệu

• Điều chỉnh mức tín hiệu analog

• Mạch audio cần tinh chỉnh chính xác

• Thiết bị công nghiệp, tự động hóa

Datasheet 3590S-2
