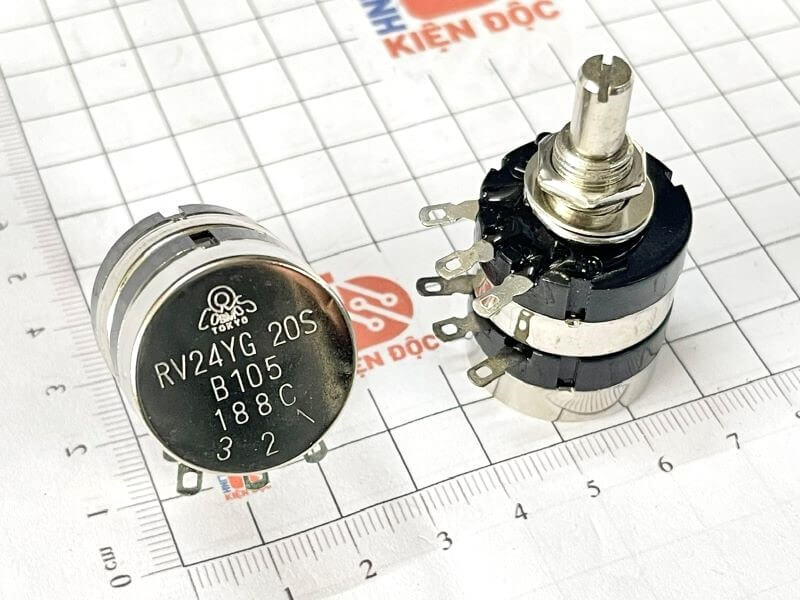

Biến trở đôi TOCOS RV24YG 20S B105 1M 2W

Giới thiệu chung

TOCOS RV24YG 20S B105 là biến trở xoay đôi (dual potentiometer), gồm hai biến trở độc lập dùng chung một trục xoay. Mỗi tầng có giá trị điện trở 1 MΩ, phù hợp cho các mạch cần giá trị điện trở lớn như điều chỉnh mức tín hiệu rất nhỏ, mạch phân áp trở kháng cao, mạch audio tiền khuếch đại hoặc mạch điều khiển analog.

Dòng RV24YG của TOCOS được đánh giá cao về độ bền cơ học, khả năng hoạt động ổn định và thao tác xoay mượt, thường dùng trong thiết bị điện tử dân dụng và công nghiệp nhẹ.

Đặc điểm chính

• Biến trở đôi gồm 2 tầng điện trở độc lập dùng chung trục

• Giá trị mỗi tầng 1MΩ (ký hiệu B105)

• Đặc tính tuyến tính (B – Linear), thay đổi đều theo góc quay

• Công suất chịu tải 2W cho mỗi tầng trong điều kiện làm việc bình thường

• Góc quay khoảng 300°, dễ điều chỉnh chính xác

• Vật liệu điện trở carbon, hoạt động ổn định

• Có 6 chân (3 chân mỗi tầng: 2 chân đầu + 1 chân giữa lấy tín hiệu)

• Trục kim loại đường kính 6mm, dễ lắp núm vặn tiêu chuẩn

• Kết cấu chắc chắn, phù hợp sử dụng lâu dài

Thông số kỹ thuật cơ bản

Giá trị điện trở: 1MΩ + 1MΩ
Ký hiệu điện trở: B105
Đặc tính: Tuyến tính
Công suất định mức: 2W
Sai số thông dụng: ±10%
Góc quay: ~300°
Số chân: 6 chân
Đường kính trục: 6mm
Nhiệt độ làm việc: khoảng -10°C đến +85°C

Đọc mã linh kiện

Ứng dụng

Biến trở đôi 1MΩ thường được sử dụng trong:

• 🎚️ Điều chỉnh mức tín hiệu rất nhỏ trong mạch audio, preamp

• 🔧 Mạch phân áp trở kháng cao, mạch điều chỉnh điện áp tham chiếu

• ⚙️ Điều chỉnh gain, offset trong mạch khuếch đại analog

• 💡 Mạch điều khiển độ nhạy, thời gian trễ, hồi tiếp

• 🛠️ Mạch DIY, mạch thử nghiệm, thiết bị đo lường

• 🎛️ Điều chỉnh hai kênh đồng thời trong mạch stereo

Kích thước

Datasheet RV24YG
