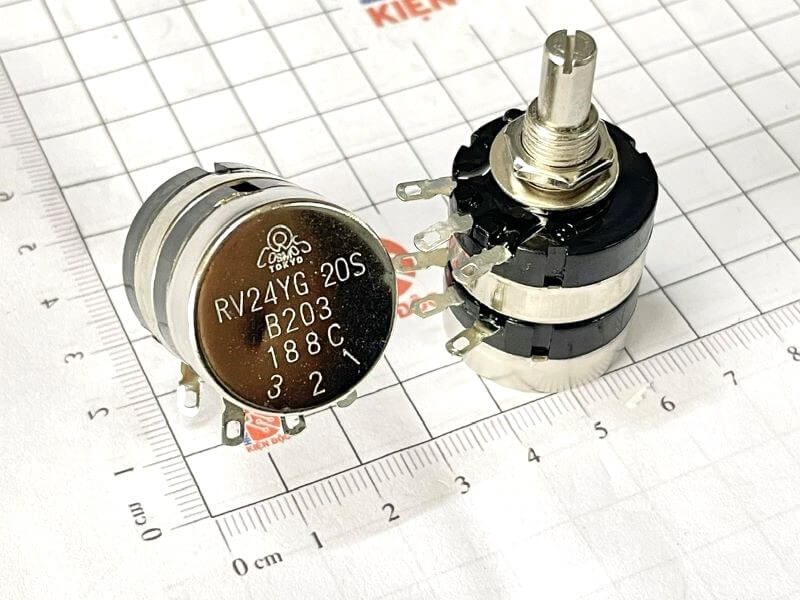

Biến trở đôi TOCOS RV24YG 20S B203 20K 2W

Giới thiệu chung

Biến trở đôi TOCOS RV24YG 20S B203 là loại biến trở xoay 2 tầng (dual potentiometer), mỗi tầng có một phần điện trở riêng nhưng dùng chung một trục xoay. Đây là một linh kiện điện tử dạng cổ điển, dùng để điều chỉnh giá trị điện trở trong mạch, thường được dùng trong các mạch âm thanh, điều chỉnh tín hiệu analog, trimsound, cân bằng tín hiệu, điều chỉnh độ sáng/tốc độ…

Đặc điểm chính

• Là biến trở đôi xoay, gồm 2 potentiometer độc lập dùng chung trục

• Giá trị điện trở mỗi tầng là 20 kΩ (ký hiệu B203)

• Đặc tính tuyến tính (B) – giá trị điện trở thay đổi đều theo góc quay

• Công suất chịu tải 2W cho mỗi tầng (khi làm việc ở điều kiện tiêu chuẩn, tản nhiệt tốt)

• Góc quay lớn khoảng 300°, giúp chỉnh mượt và dễ điều khiển

• Vật liệu điện trở carbon, hoạt động ổn định

• Đường kính trục 6 mm, phù hợp lắp núm xoay phổ biến

• Có 6 chân (03 chân cho mỗi tầng, gồm 2 đầu điện trở + 1 chân trung tâm lấy tín hiệu)

Thông số kỹ thuật nổi bật

Giá trị điện trở: 20kΩ x 2
Ký hiệu điện trở: B203
Đặc tính tuyến tính: giá trị thay đổi đều theo vị trí
Công suất định mức: 2W
Sai số: ±10% (thường)
Góc quay: ~300°
Vật liệu: carbon composition
Số lượng chân: 6 chân
Đường kính trục: 6 mm
Chiều dài trục: thường khoảng 20 mm
Nhiệt độ làm việc: khoảng -10°C → +85°C

Đọc mã linh kiện

Ứng dụng

Biến trở đôi 20k 2W này được dùng rộng rãi trong các mạch sau:

• 🎚️ Điều chỉnh âm lượng 2 kênh trong ampli, mixer hoặc thiết bị audio

• 🛠️ Điều chỉnh độ cân bằng, tone, gain trong các mạch analog

• 💡 Điều chỉnh độ sáng, tốc độ trong các bộ điều khiển động cơ/quạt/LED

• ⚡ Điều chỉnh điện áp phản hồi hoặc biến thiên tín hiệu

• 🔧 Mạch DIY, module thử nghiệm, bộ điều khiển analog

Kích thước

Datasheet RV24YG
