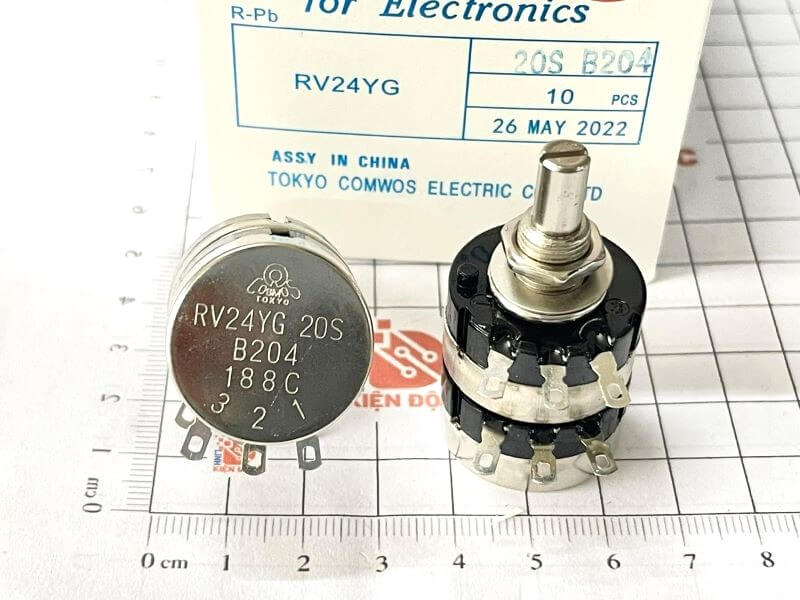

Biến trở đôi TOCOS RV24YG 20S B204 200K 2W

Giới thiệu chung

TOCOS RV24YG 20S B204 là biến trở xoay đôi (dual potentiometer) gồm hai biến trở riêng biệt dùng chung một trục. Sản phẩm thuộc dòng RV24 của TOCOS (Nhật Bản), được thiết kế để điều chỉnh tín hiệu điện trong các mạch analog, điều chỉnh âm lượng, độ sáng, cân bằng tín hiệu…

Mỗi tầng biến trở có giá trị 200kΩ, thích hợp cho các mạch yêu cầu điện trở lớn hơn như bộ chia điện áp, điều khiển âm lượng, hoặc mạch điều chỉnh độ lớn tín hiệu.

Đặc điểm chính

• Biến trở đôi (dual potentiometer) với 2 tầng điện trở độc lập dùng chung trục

• Giá trị điện trở mỗi tầng là 200kΩ (ký hiệu B204)

• Đặc tính tuyến tính (B) – giá trị thay đổi đều theo góc quay

• Công suất chịu tải 2W cho mỗi tầng trong điều kiện làm mát bình thường

• Góc quay ~300°, cho phép điều chỉnh mượt, chính xác

• Vật liệu thanh trượt bằng carbon, hoạt động ổn định

• Có 6 chân (3 chân mỗi tầng – 2 chân đầu + chân giữa lấy tín hiệu)

• Đường kính trục 6mm, dễ lắp núm xoay tiêu chuẩn

Thông số kỹ thuật nổi bật

Giá trị điện trở: 200kΩ × 2
Ký hiệu: B204
Đặc tính: Tuyến tính (Linear)
Công suất định mức: 2W
Sai số phổ biến: ~±10%
Góc quay: ~ 300°
Vật liệu: Carbon composition
Chân: 6 chân
Đường kính trục: 6 mm
Chiều dài trục: thường khoảng 20 mm
Nhiệt độ làm việc: khoảng -10°C → +85°C

Đọc mã linh kiện

Ứng dụng

Biến trở đôi giá trị 200k rất phù hợp với các ứng dụng sau:

• 🎚️ Điều chỉnh âm lượng / độ lớn tín hiệu trong ampli, mixer stereo

• ⚙️ Điều chỉnh cân bằng (balance), tone, gain ở mạch audio

• 🔧 Bộ chia điện áp / chỉnh mức tín hiệu trong thiết kế analog

• 💡 Điều chỉnh độ sáng, tốc độ cho LED, quạt, các bộ điều khiển

• 🛠️ Dùng trong mạch điều khiển phản hồi, cảm biến

• ⚡ Dùng trong các mạch DIY, prototype yêu cầu biến đổi tín hiệu

Kích thước

Datasheet RV24YG
