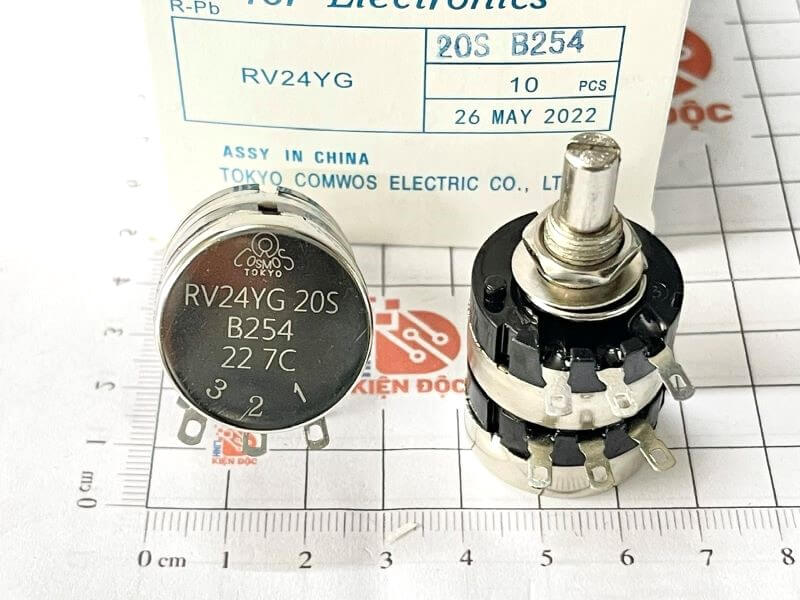

Biến trở đôi TOCOS RV24YG 20S B254 250K 2W

Giới thiệu chung

TOCOS RV24YG 20S B254 là biến trở xoay đôi (dual potentiometer) gồm hai biến trở độc lập dùng chung một trục xoay. Đây là sản phẩm dạng phổ biến trong các mạch analog và điện tử điều khiển. Mỗi tầng điện trở có giá trị 250 kΩ, thích hợp cho các mạch yêu cầu điều chỉnh giá trị lớn như volume, tone, cân bằng tín hiệu, bộ phân áp,…

Đặc điểm chính

• Là biến trở đôi gồm hai tầng điện trở độc lập dùng chung trục

• Giá trị mỗi tầng: 250 kΩ (ký hiệu B254)

• Đặc tính tuyến tính (Linear – B) → giá trị thay đổi đều theo góc quay

• Công suất chịu tải lớn khoảng 2 W cho mỗi tầng

• Góc quay ~300° → dễ hiệu chỉnh chính xác

• Vật liệu điện trở carbon, hoạt động ổn định

• Kết cấu gồm 6 chân (mỗi tầng có 3 chân: 2 đầu + chân trung tâm lấy tín hiệu)

• Đường kính trục 6 mm, tương thích nhiều loại núm vặn thông dụng

Thông số kỹ thuật cơ bản

Giá trị điện trở mỗi tầng: 250 kΩ
Ký hiệu: B254
Đặc tính: Tuyến tính
Công suất định mức: 2 W mỗi tầng
Sai số điển hình: ±10%
Góc quay: ~300°
Số chân: 6 chân
Đường kính trục: 6 mm
Chiều dài trục: thường ~20 mm
Nhiệt độ hoạt động: từ khoảng -10°C đến +85°C

Đọc mã linh kiện

Ứng dụng

Biến trở đôi 250kΩ này hay được dùng trong:

• 🎚️ Điều chỉnh âm lượng/tone/cân bằng trong ampli, mixer âm thanh

• ⚙️ Điều chỉnh tín hiệu/điện áp đầu vào cho các module analog

• 🔧 Bộ phân áp, điều chỉnh gain tín hiệu trong các mạch analog

• 💡 Điều chỉnh độ sáng, cảm biến phản hồi trong bộ điều khiển

• 🛠️ Mạch DIY, board prototype, điều chỉnh tham số linh hoạt

Kích thước

Datasheet RV24YG
