Biến trở đơn B501 WH148 500R 3 chân cán dài 20mm

Giới thiệu chung

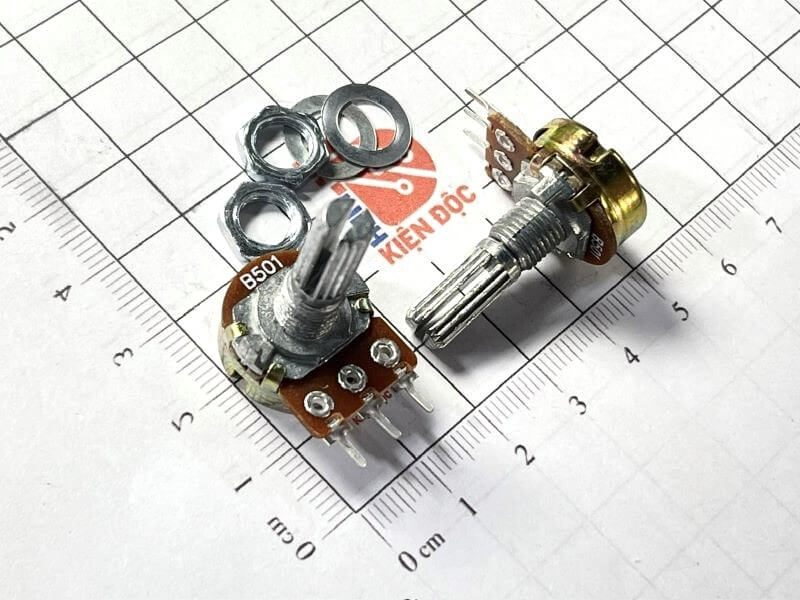

Biến trở đơn B501 WH148 là biến trở xoay tuyến tính có giá trị 500Ω, thiết kế 3 chân hàn PCB và trục vặn dài khoảng 20mm. Đây là dòng biến trở phổ biến trong các mạch điều chỉnh tín hiệu, âm lượng và điện áp nhỏ.

Ý nghĩa ký hiệu

• B: đặc tuyến tuyến tính (linear)

• 501: 500Ω

• WH148: biến trở thân 14mm, loại phổ thông gắn PCB

Đặc điểm nổi bật

• Giá trị điện trở 500Ω

• Đặc tuyến tuyến tính dễ điều chỉnh chính xác

• Cấu trúc 3 chân dùng làm cầu phân áp

• Trục kim loại dài 20mm phù hợp lắp mặt hộp

• Xoay êm, độ bền cơ học khá cao

• Kích thước nhỏ gọn, dễ lắp mạch

Thông số kỹ thuật chính

• Loại: biến trở xoay đơn

• Giá trị: 500Ω

• Sai số: thường ±20%

• Công suất: khoảng 0.125W đến 0.25W

• Góc xoay hiệu dụng: khoảng 270°

• Số chân: 3 chân

• Đường kính trục: khoảng 6mm

• Chiều dài trục: khoảng 20mm

• Nhiệt độ làm việc: khoảng −10°C đến 70°C

Chức năng các chân

• Hai chân ngoài: hai đầu điện trở cố định

• Chân giữa: chân lấy tín hiệu ra (wiper)
  Dùng để chia áp hoặc điều chỉnh mức tín hiệu.

Kích thước

Ứng dụng

• Chỉnh âm lượng loa, ampli mini

• Điều chỉnh độ sáng LED

• Chỉnh điện áp tham chiếu

• Chỉnh tốc độ quạt DC nhỏ

• Dùng trong mạch DIY, mạch điều khiển tín hiệu

Datasheet WH148
