Giới thiệu chung

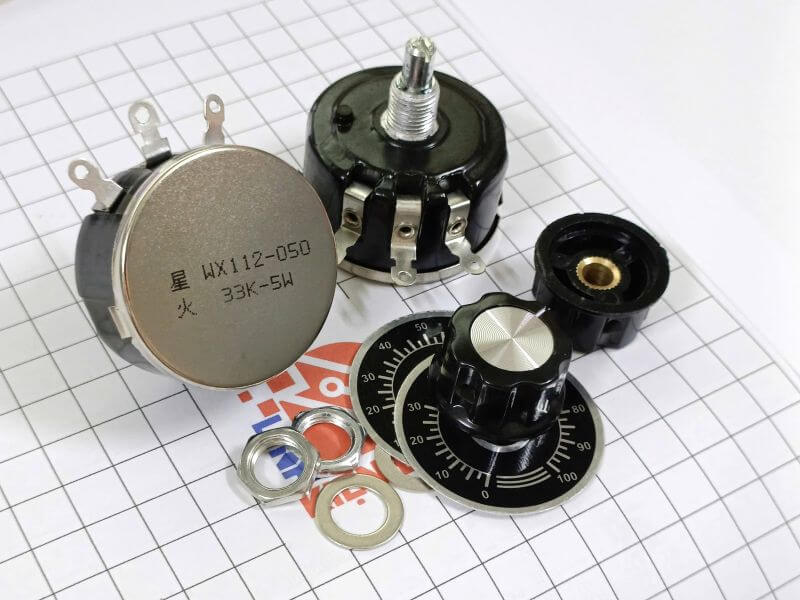

Bộ biến trở WX112 WX050 33K 5W có núm vặn vạch chia là dòng biến trở công suất dạng quấn dây, chuyên dùng để điều chỉnh điện trở trong các mạch điện yêu cầu độ ổn định cao và khả năng chịu tải tốt. Với giá trị điện trở 33KΩ và công suất 5W, sản phẩm phù hợp cho các mạch điều chỉnh điện áp, dòng điện hoặc cân chỉnh tín hiệu trong thiết bị điện – điện tử dân dụng và công nghiệp nhẹ. Thiết kế chắc chắn, dễ lắp đặt và thao tác giúp thiết bị được ứng dụng rộng rãi trong thực tế.
Đặc điểm
● Sử dụng dây điện trở hợp kim quấn quanh lõi gốm chịu nhiệt, đảm bảo độ bền cao và khả năng làm việc ổn định khi hoạt động liên tục.
● Công suất định mức 5W giúp biến trở chịu tải tốt hơn so với các dòng biến trở thông thường, hạn chế quá nhiệt khi làm việc ở dòng lớn.
● Núm vặn xoay mượt, có vạch chia hiển thị rõ ràng, hỗ trợ điều chỉnh chính xác và thuận tiện trong quá trình sử dụng.
● Khung kim loại cứng cáp giúp tăng độ bền cơ học và khả năng tản nhiệt khi lắp đặt trong tủ điện hoặc trên panel.
Cấu tạo
● Lõi gốm chịu nhiệt cao, có chức năng cách điện và làm giá đỡ cho dây điện trở.
● Dây điện trở hợp kim được quấn đều quanh lõi gốm để tạo giá trị điện trở danh định 33KΩ.
● Con chạy tiếp xúc trực tiếp với dây điện trở và thay đổi vị trí khi xoay trục để điều chỉnh điện trở đầu ra.
● Trục xoay kim loại gắn với núm vặn bên ngoài, giúp thao tác điều chỉnh dễ dàng và chính xác.
● Chân đấu nối bằng kim loại dẫn điện tốt, đảm bảo kết nối chắc chắn với mạch điện.
Thông số kỹ thuật
● Mã sản phẩm: WX112 / WX050.
● Giá trị điện trở: 33KΩ.
● Công suất định mức: 5W.
● Sai số: ±5% hoặc ±10% tùy lô sản xuất.
● Loại: Biến trở quấn dây công suất.
● Kiểu điều chỉnh: Núm xoay có vạch chia.
● Kiểu lắp đặt: Bắt vít cố định trên panel.
Ứng dụng
● Điều chỉnh điện áp, dòng điện hoặc cân chỉnh tín hiệu trong mạch nguồn và mạch điều khiển.
● Sử dụng trong mạch âm thanh, thiết bị điện gia dụng, bộ điều chỉnh tốc độ hoặc mạch thử nghiệm.
● Phù hợp cho mục đích sửa chữa, lắp ráp, giảng dạy và nghiên cứu trong lĩnh vực điện – điện tử.
Xem thêm các mã biến trở khác tại đây
Lưu ý khi sử dụng
● Không sử dụng vượt quá công suất định mức 5W để tránh hiện tượng quá nhiệt, cháy dây điện trở hoặc giảm tuổi thọ linh kiện.
● Lắp đặt chắc chắn lên panel hoặc bề mặt cố định, đảm bảo tản nhiệt tốt và hạn chế rung lắc trong quá trình hoạt động.
● Không xoay núm vặn quá mạnh hoặc vượt quá giới hạn cơ khí để tránh hỏng trục xoay hoặc làm mòn con chạy bên trong.
● Khi hàn chân biến trở vào mạch, cần thao tác nhanh và sử dụng nhiệt độ hàn phù hợp để tránh làm ảnh hưởng đến lõi gốm và dây điện trở.
● Tránh để thiết bị hoạt động trong môi trường ẩm ướt hoặc bụi bẩn nhiều, vì có thể gây oxy hóa chân tiếp xúc và làm giảm độ ổn định.
● Kiểm tra đúng giá trị điện trở (33KΩ, 470Ω, 22KΩ… tùy loại) trước khi lắp đặt để đảm bảo phù hợp với yêu cầu của mạch điện.
