Bộ chuyển đổi từ thẻ Compact Flash CF sang cổng IDE 40 chân cái ổ cứng 3.5 inch cho máy tính công nghiệp

Giới thiệu chung

Bộ chuyển đổi Compact Flash (CF) sang IDE 40 chân (chuẩn 3.5 inch) là giải pháp lý tưởng cho các hệ thống máy tính cũ, máy công nghiệp, hoặc các dự án phục hồi thiết bị cổ điển. Thiết bị này cho phép sử dụng thẻ nhớ CF như một ổ cứng IDE, vừa giúp giảm tiếng ồn, tiêu thụ điện năng, vừa gia tăng độ ổn định trong môi trường rung lắc hoặc bụi bẩn.

Sản phẩm đặc biệt hỗ trợ khởi động hệ điều hành (bootable), cho phép cài đặt và chạy các hệ điều hành như DOS, Windows 98, Windows XP hoặc Linux nhẹ trực tiếp từ thẻ CF.

Cấu tạo và thiết kế

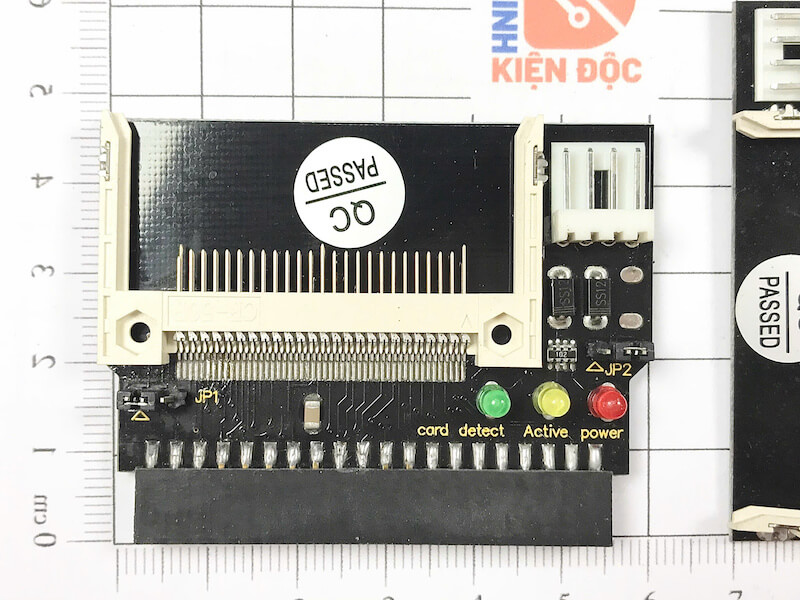

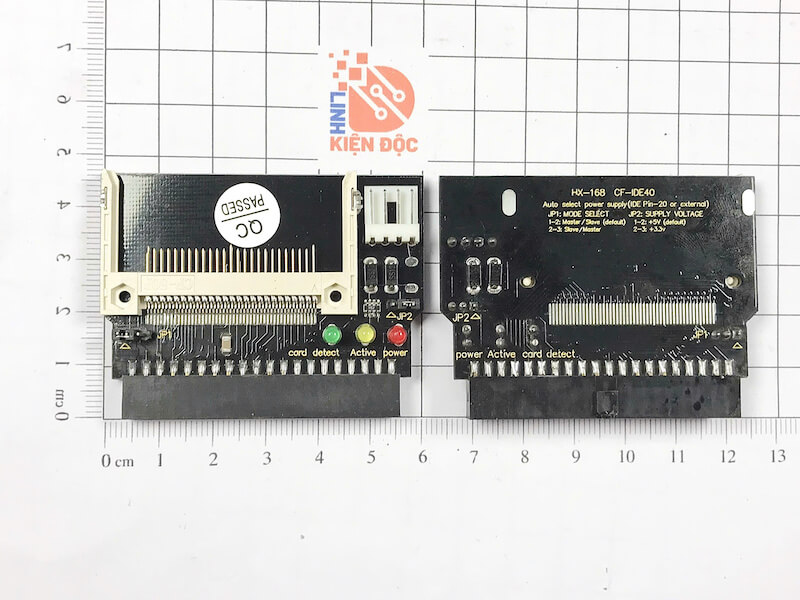

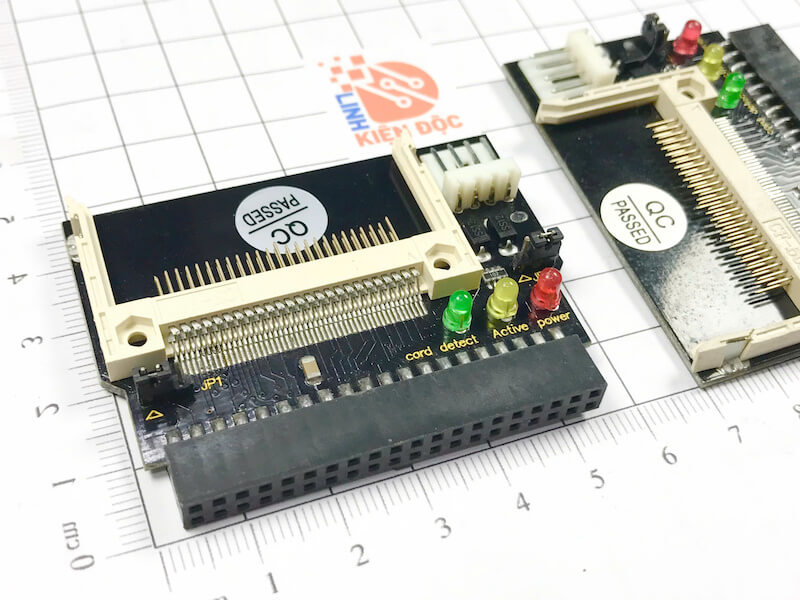

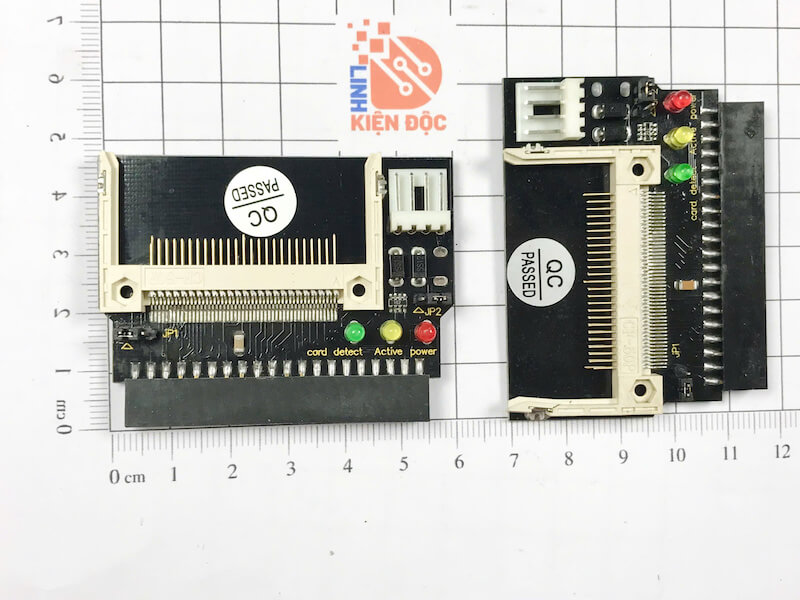

Bộ chuyển đổi có thiết kế dạng mạch in PCB nhỏ gọn, một đầu cắm thẻ Compact Flash, đầu còn lại là cổng IDE 40 chân cái (female) tương thích với cáp IDE truyền thống dùng trong ổ cứng 3.5 inch.

Một số phiên bản còn tích hợp jumper chuyển chế độ Master/Slave, LED báo nguồn, hoặc đầu cấp nguồn Molex 4 pin (tùy mẫu), giúp dễ dàng tích hợp vào hệ thống máy tính cũ hoặc tủ điều khiển công nghiệp.

Thông số kỹ thuật cơ bản

• Chuẩn giao tiếp đầu vào: Thẻ nhớ Compact Flash (CF)

• Chuẩn giao tiếp đầu ra: IDE 40 chân (Female), dùng cho ổ cứng 3.5 inch

• Hỗ trợ hệ điều hành: DOS, Windows 98/XP, Linux…

• Khả năng boot: Có – dùng thẻ CF để cài hệ điều hành và khởi động hệ thống

• Tốc độ truy xuất: Phụ thuộc vào loại thẻ CF (UDMA, tốc độ Class…)

• Cấu hình jumper (nếu có): Master / Slave / Cable Select

• Nguồn hoạt động: 5V từ cổng IDE hoặc qua cổng Molex (tùy phiên bản)

• Kích thước: Nhỏ gọn, gắn trực tiếp vào dây IDE hoặc đặt trong khay ổ cứng

Ưu điểm nổi bật

• Thay thế ổ cứng IDE truyền thống bằng thẻ CF, giúp tăng tuổi thọ thiết bị, giảm hỏng hóc cơ khí

• Không gây tiếng ồn, tiêu thụ điện thấp

• Tương thích với bo mạch chủ hoặc hệ thống công nghiệp dùng cổng IDE

• Dễ dàng thay đổi hệ điều hành hoặc clone dữ liệu bằng cách thay thẻ CF

• Giá thành rẻ, dễ mua linh kiện thay thế

Ứng dụng thực tế

• Máy tính cá nhân đời cũ (PC Pentium III/IV, AMD Athlon…)

• Hệ thống nhúng, máy công nghiệp, máy in công nghiệp, máy CNC

• Dự án dựng lại máy tính retro (Retro PC) để chơi game DOS, Windows 98

• Lưu trữ hệ điều hành trong môi trường rung động hoặc không gian hạn chế

Lưu ý khi sử dụng

• Chọn thẻ CF loại “True IDE Mode” để hệ thống nhận dạng chính xác như ổ cứng

• Nên dùng thẻ CF chính hãng từ SanDisk, Transcend… để đảm bảo độ ổn định

• Có thể cần thiết lập jumper Master/Slave nếu dùng chung với thiết bị IDE khác

• Không thích hợp với hệ thống yêu cầu tốc độ cao hoặc chạy hệ điều hành nặng (Windows 7 trở lên)
