1. Bộ chuyển đổi USB sang RS485/RS232 là gì?

USB to RS485/RS232 Adapter là bộ chuyển đổi giao tiếp có nhiệm vụ chuyển đổi tín hiệu và giao thức kết nối giữa cổng USB của máy tính với cổng RS485 hoặc RS232 của thiết bị ngoại vi.

Máy tính thường sử dụng cổng USB để kết nối các thiết bị hiện đại, trong khi nhiều thiết bị công nghiệp và điện tử vẫn sử dụng giao tiếp nối tiếp RS232 hoặc RS485.

Bộ chuyển đổi đóng vai trò trung gian:

Máy tính USB ↔ Bộ chuyển đổi ↔ RS485/RS232 ↔ Thiết bị

Nhờ đó, người dùng có thể sử dụng máy tính để đọc dữ liệu, ghi dữ liệu, cài đặt thông số hoặc giao tiếp với thiết bị công nghiệp.

---

2. Chức năng của bộ chuyển đổi USB sang RS485/RS232

Chuyển đổi giao tiếp USB

Thiết bị cho phép máy tính sử dụng cổng USB để giao tiếp với các thiết bị không có USB nhưng hỗ trợ RS485 hoặc RS232.

Truyền nhận dữ liệu

Bộ chuyển đổi hỗ trợ truyền và nhận dữ liệu nối tiếp giữa máy tính và thiết bị ngoại vi.

Có thể sử dụng để:

• Đọc dữ liệu cảm biến.
• Gửi lệnh điều khiển.
• Đọc thông số thiết bị.
• Cấu hình thiết bị.
• Giám sát trạng thái.
• Truyền dữ liệu giữa các thiết bị.

Tạo cổng COM ảo

Sau khi cài đặt driver phù hợp, bộ chuyển đổi có thể được máy tính nhận diện dưới dạng cổng COM, cho phép phần mềm giao tiếp với thiết bị thông qua cổng nối tiếp.

Ví dụ:

USB Adapter → COM3 → Phần mềm điều khiển → Thiết bị RS485

---

3. RS232 và RS485 khác nhau như thế nào?

RS232

RS232 là chuẩn giao tiếp nối tiếp phổ biến, thường được sử dụng để kết nối trực tiếp giữa máy tính và một thiết bị.

Đặc điểm:

• Phù hợp kết nối điểm-điểm.
• Khoảng cách truyền thường ngắn hơn RS485.
• Thường sử dụng các đường TX, RX và GND.
• Có mặt trên nhiều thiết bị công nghiệp và điện tử.

RS485

RS485 được thiết kế phù hợp hơn cho môi trường công nghiệp và hệ thống có nhiều thiết bị.

Đặc điểm:

• Truyền dữ liệu vi sai.
• Khả năng chống nhiễu tốt hơn RS232.
• Có thể sử dụng đường truyền dài hơn.
• Có thể kết nối nhiều thiết bị trên cùng một bus tùy giao thức và cấu hình.
• Thường gặp trong hệ thống PLC, biến tần, đồng hồ đo, cảm biến và Modbus RTU.

Lưu ý: RS232 và RS485 là chuẩn tầng vật lý/giao tiếp điện, không đồng nghĩa với một giao thức cụ thể. Ví dụ Modbus RTU thường chạy trên RS485, nhưng RS485 không chỉ dùng cho Modbus.

---

4. Thông số kỹ thuật

Thông số	Chi tiết
Tên sản phẩm	Bộ chuyển đổi USB máy tính sang RS485 hoặc RS232
Loại thiết bị	Bộ chuyển đổi giao tiếp USB
Cổng đầu vào	USB
Cổng đầu ra	RS485 hoặc RS232 tùy phiên bản
Giao tiếp	USB ↔ Serial
Chức năng	Truyền nhận dữ liệu
Hệ điều hành	Windows và các hệ điều hành tương thích tùy chip/driver
Driver	Cần cài driver tương ứng với chipset của bộ chuyển đổi
Ứng dụng	PLC, biến tần, cảm biến, thiết bị đo, máy CNC, thiết bị công nghiệp
Kiểu sử dụng	Kết nối máy tính với thiết bị giao tiếp nối tiếp

Lưu ý: Sản phẩm USB-RS485 và USB-RS232 có thể sử dụng các chipset khác nhau như CH340, FT232, CP210x hoặc các chipset tương đương. Vì vậy, các thông số như tốc độ truyền tối đa, hệ điều hành hỗ trợ và sơ đồ chân cần được kiểm tra theo đúng phiên bản sản phẩm.

---

5. Ứng dụng của bộ chuyển đổi USB RS485/RS232

5.1. Kết nối máy tính với PLC

Bộ chuyển đổi có thể được sử dụng để kết nối máy tính với PLC thông qua RS232 hoặc RS485.

Người dùng có thể:

• Cấu hình PLC.
• Đọc dữ liệu.
• Gửi lệnh.
• Kiểm tra trạng thái.
• Lập trình hoặc giám sát PLC nếu phần mềm và giao thức hỗ trợ.

---

5.2. Kết nối biến tần

Nhiều biến tần hỗ trợ giao tiếp RS485.

Bộ chuyển đổi USB-RS485 có thể giúp máy tính giao tiếp với biến tần để:

• Cài đặt thông số.
• Đọc trạng thái hoạt động.
• Giám sát dữ liệu.
• Gửi lệnh điều khiển.
• Kết nối với phần mềm quản lý.

---

5.3. Giao tiếp Modbus RTU

Một ứng dụng phổ biến của USB-RS485 là kết nối máy tính với các thiết bị sử dụng Modbus RTU.

Ví dụ:

Laptop → USB-RS485 → RS485 → Thiết bị Modbus

Có thể sử dụng để giao tiếp với:

• Đồng hồ đo điện.
• Bộ điều khiển nhiệt độ.
• Cảm biến.
• PLC.
• Biến tần.
• Bộ đo năng lượng.
• Module I/O.

---

5.4. Thiết bị đo lường

Bộ chuyển đổi có thể được sử dụng để kết nối máy tính với:

• Đồng hồ đo.
• Thiết bị đo nhiệt độ.
• Thiết bị đo điện.
• Cảm biến công nghiệp.
• Bộ ghi dữ liệu.
• Thiết bị kiểm tra.

Máy tính có thể sử dụng phần mềm chuyên dụng để đọc và lưu trữ dữ liệu.

---

5.5. Máy CNC và thiết bị tự động hóa

Trong lĩnh vực cơ khí và tự động hóa, bộ chuyển đổi có thể được sử dụng để giao tiếp với:

• Máy CNC.
• Bộ điều khiển động cơ.
• Servo drive.
• Thiết bị tự động hóa.
• Module I/O.
• Bộ điều khiển công nghiệp.

---

5.6. Sửa chữa và bảo trì thiết bị

USB-RS485/RS232 là công cụ hữu ích cho kỹ thuật viên khi cần:

• Kiểm tra thiết bị.
• Đọc thông số.
• Cấu hình thiết bị.
• Debug giao tiếp.
• Kiểm tra đường truyền.
• Thay thế cổng COM trên máy tính.

Đặc biệt, laptop hiện đại thường không còn cổng RS232 vật lý, vì vậy bộ chuyển đổi USB giúp bổ sung giao tiếp nối tiếp một cách thuận tiện.

---

6. Ưu điểm của bộ chuyển đổi USB sang RS485/RS232

Kết nối dễ dàng với máy tính

Chỉ cần sử dụng cổng USB trên máy tính để giao tiếp với thiết bị nối tiếp.

Tiện lợi cho laptop

Giải pháp phù hợp với laptop hoặc máy tính không được trang bị cổng RS232/RS485 truyền thống.

Ứng dụng rộng

Có thể sử dụng trong:

• Tự động hóa.
• Điện công nghiệp.
• Điện tử.
• Đo lường.
• Điều khiển.
• Bảo trì máy móc.

Hỗ trợ nhiều phần mềm

Sau khi máy tính nhận diện đúng cổng COM, thiết bị có thể được sử dụng với nhiều phần mềm giao tiếp nối tiếp hoặc phần mềm chuyên dụng của thiết bị.

---

7. Cách sử dụng bộ chuyển đổi USB-RS485/RS232

Bước 1: Kết nối USB

Cắm bộ chuyển đổi vào cổng USB của máy tính.

Bước 2: Cài đặt driver

Cài driver tương ứng với chipset của bộ chuyển đổi nếu hệ điều hành chưa tự nhận diện.

Bước 3: Kiểm tra cổng COM

Trên Windows, kiểm tra Device Manager → Ports (COM & LPT) để xác định số COM được cấp.

Ví dụ:

USB-SERIAL CH340 → COM4

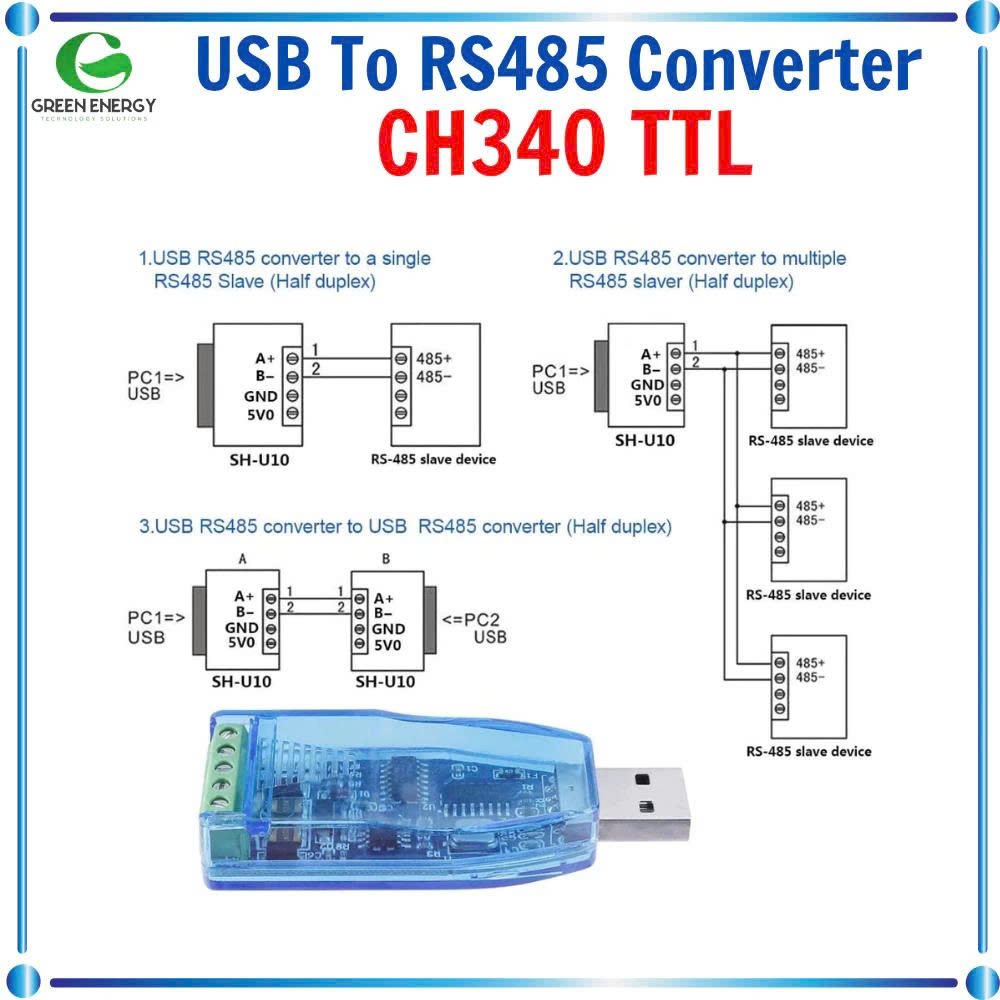

Bước 4: Kết nối với thiết bị

Kết nối đầu RS485 hoặc RS232 với thiết bị cần giao tiếp.

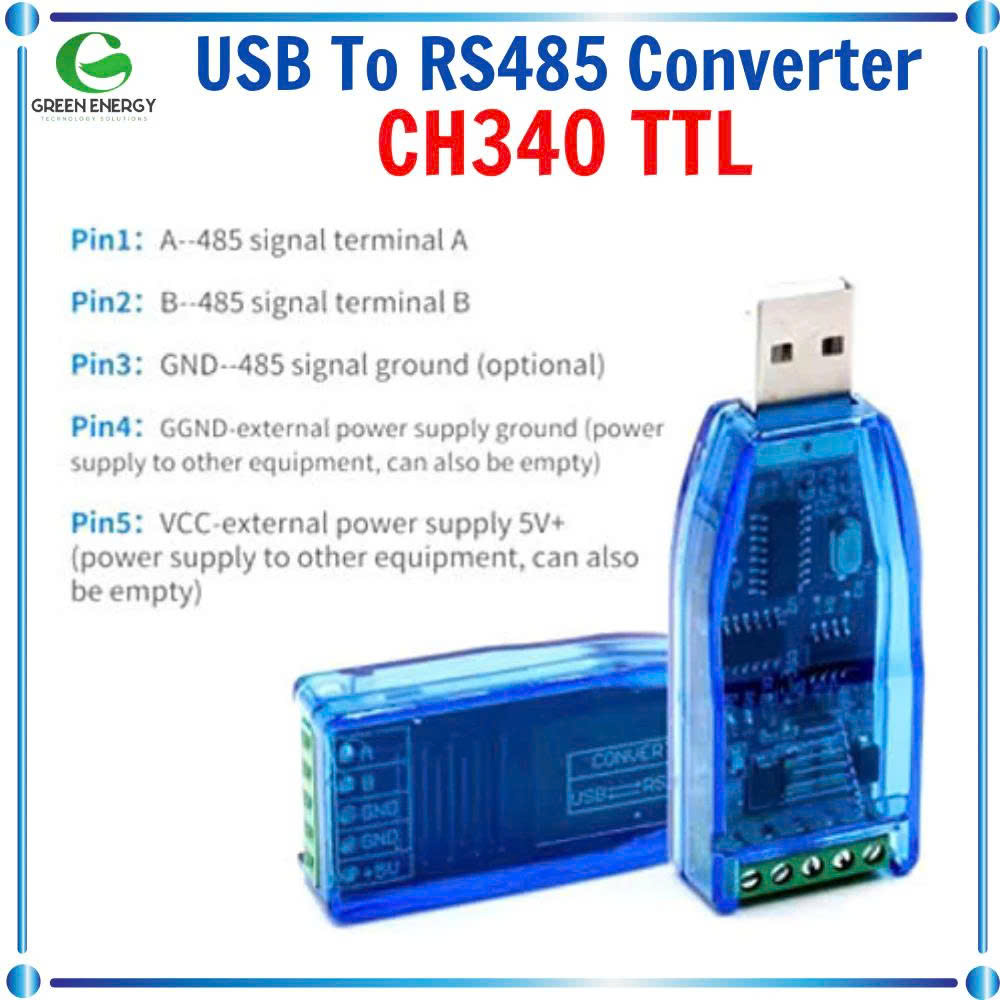

Với RS485 thường cần chú ý:

• A / D+
• B / D-
• GND nếu hệ thống yêu cầu.

Với RS232 cần kiểm tra đúng chuẩn chân của thiết bị và loại đầu nối.

Bước 5: Cấu hình phần mềm

Thiết lập các thông số giao tiếp phù hợp như:

• COM Port.
• Baud Rate.
• Data Bits.
• Parity.
• Stop Bits.

Các thông số này phải giống với thiết bị ở đầu bên kia.

---

8. Lưu ý khi sử dụng

Kiểm tra đúng chuẩn giao tiếp

Không nên kết nối trực tiếp RS232 với RS485 nếu bộ chuyển đổi không hỗ trợ chuyển đổi giữa hai chuẩn này.

Kiểm tra đúng chân

Đối với RS485 cần xác định chính xác A/B hoặc D+/D- theo thiết bị. Một số nhà sản xuất có thể đặt tên chân khác nhau.

Cài đúng driver

Driver phụ thuộc vào chipset của bộ chuyển đổi. Nếu máy tính không nhận thiết bị, cần kiểm tra driver tương ứng.

Cấu hình đúng thông số truyền

Hai thiết bị phải sử dụng cùng cấu hình giao tiếp, ví dụ:

9600 – 8 – N – 1

hoặc cấu hình khác theo tài liệu của thiết bị.

RS485 cần chú ý đấu dây

Với đường truyền RS485 dài hoặc môi trường nhiều nhiễu, cần chú ý:

• Dây xoắn đôi.
• Điện trở kết thúc đường truyền.
• Nối đất/tín hiệu tham chiếu phù hợp.
• Cách bố trí dây.

---

9. Câu hỏi thường gặp

Bộ chuyển đổi USB sang RS485 dùng để làm gì?

Thiết bị dùng để kết nối máy tính/laptop với các thiết bị sử dụng giao tiếp RS485, phục vụ truyền dữ liệu, cấu hình và điều khiển.

USB-RS232 có kết nối được PLC không?

Có thể nếu PLC có cổng RS232 và bộ chuyển đổi cũng hỗ trợ đúng chuẩn giao tiếp, chân kết nối và giao thức mà PLC sử dụng.

USB-RS485 có dùng được cho Modbus không?

Có. Modbus RTU thường được sử dụng trên RS485, vì vậy USB-RS485 thường được dùng để kết nối máy tính với các thiết bị Modbus RTU.

Có cần cài driver không?

Tùy chipset và hệ điều hành. Một số máy tính có thể tự nhận driver, trong khi một số phiên bản cần cài driver riêng.

Bộ chuyển đổi có biến USB thành cổng COM không?

Đúng. Sau khi được nhận diện và cài driver, bộ chuyển đổi thường tạo một cổng COM ảo để phần mềm trên máy tính có thể giao tiếp với thiết bị nối tiếp.
