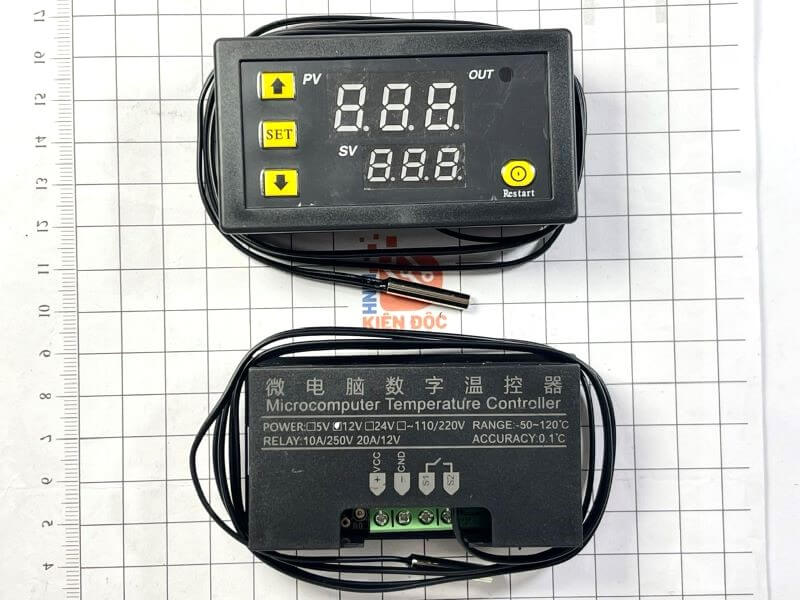

1. Bộ điều khiển nhiệt độ W3230 12VDC là gì?

W3230 12VDC là một bộ điều khiển nhiệt độ điện tử dạng module, sử dụng cảm biến nhiệt độ để đo nhiệt độ môi trường hoặc thiết bị cần kiểm soát.

Người dùng có thể thiết lập:

• Nhiệt độ bắt đầu hoạt động.
• Nhiệt độ dừng hoạt động.
• Khoảng chênh lệch nhiệt độ.
• Chế độ làm nóng (Heating) hoặc làm lạnh (Cooling).

Khi nhiệt độ đạt đến ngưỡng cài đặt, module sẽ điều khiển relay đóng/ngắt để bật hoặc tắt thiết bị được kết nối.

---

2. Chức năng của bộ điều khiển nhiệt độ W3230

Đo nhiệt độ

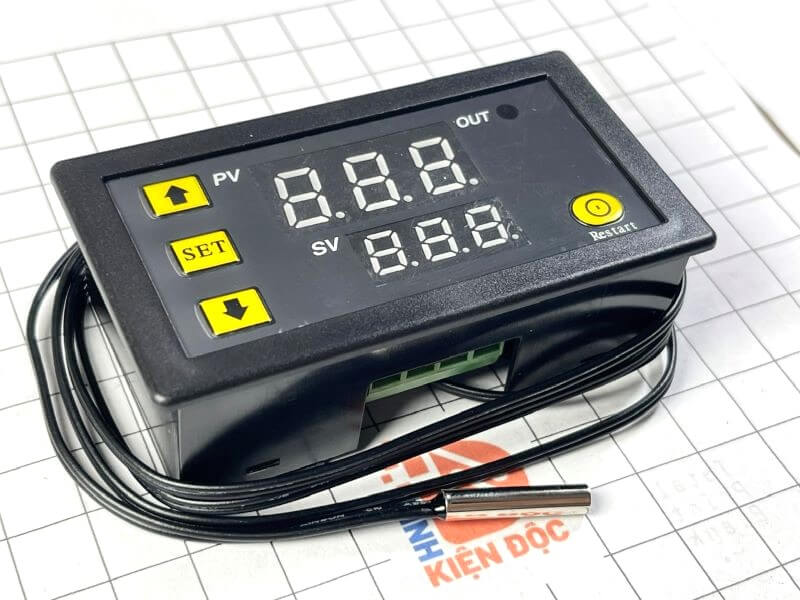

W3230 sử dụng cảm biến nhiệt độ đi kèm để đo nhiệt độ tại vị trí cần kiểm soát và hiển thị giá trị trên màn hình LED.

Người dùng có thể theo dõi nhiệt độ trực tiếp trong quá trình thiết bị hoạt động.

---

Tự động bật/tắt thiết bị

Module có relay đóng/ngắt theo nhiệt độ cài đặt.

Ví dụ với chế độ làm lạnh:

Nhiệt độ tăng → đạt ngưỡng cài đặt → relay đóng → bật quạt/làm lạnh

Khi nhiệt độ giảm xuống mức yêu cầu:

Nhiệt độ giảm → đạt ngưỡng dừng → relay ngắt → tắt thiết bị

Nhờ đó, thiết bị có thể tự động duy trì nhiệt độ trong một khoảng nhất định.

---

Điều khiển thiết bị sưởi

Ở chế độ Heating, W3230 có thể điều khiển các thiết bị gia nhiệt như:

• Dây nhiệt.
• Thanh nhiệt.
• Đèn sưởi.
• Thiết bị gia nhiệt công suất phù hợp.

---

Điều khiển thiết bị làm mát

Ở chế độ Cooling, module có thể điều khiển:

• Quạt.
• Máy làm mát.
• Bơm hoặc thiết bị làm lạnh phù hợp.
• Hệ thống thông gió.

---

3. Thông số kỹ thuật W3230 12VDC

Thông số	Chi tiết
Tên sản phẩm	Bộ điều khiển nhiệt độ điện tử W3230
Model	W3230
Điện áp hoạt động	12VDC
Loại thiết bị	Bộ điều khiển nhiệt độ điện tử
Kiểu điều khiển	Tự động theo nhiệt độ cài đặt
Cảm biến	Cảm biến nhiệt độ đi kèm
Hiển thị	Màn hình LED
Chế độ	Làm nóng / Làm lạnh
Đầu ra	Relay đóng/ngắt
Điều chỉnh nhiệt độ	Có
Điều chỉnh độ trễ/chênh lệch nhiệt	Có
Ứng dụng	Quạt, thiết bị sưởi, làm mát, tủ nhiệt, bể cá, thiết bị DIY
Nguồn cấp	12VDC
Hình thức	Module điện tử

Lưu ý: W3230 có nhiều phiên bản trên thị trường với khác biệt về dải nhiệt độ, loại cảm biến, dòng relay và thiết kế đầu nối. Vì vậy, khi mua hoặc thay thế nên đối chiếu đúng phiên bản thực tế của sản phẩm.

---

4. Các chế độ hoạt động của W3230

Chế độ làm lạnh – Cooling

Ở chế độ này, module được sử dụng để bật thiết bị khi nhiệt độ tăng cao.

Ví dụ:

• Nhiệt độ bắt đầu làm lạnh: 30°C
• Độ chênh lệch: 2°C

Khi nhiệt độ tăng lên khoảng 30°C, relay có thể đóng để bật quạt.

Khi nhiệt độ giảm xuống khoảng 28°C, relay ngắt để tắt quạt.

Cách này giúp hạn chế việc thiết bị phải bật/tắt liên tục.

---

Chế độ làm nóng – Heating

Ở chế độ sưởi, module bật thiết bị gia nhiệt khi nhiệt độ giảm xuống dưới mức cài đặt.

Ví dụ:

• Nhiệt độ bắt đầu sưởi: 20°C
• Độ chênh lệch: 2°C

Khi nhiệt độ giảm xuống mức cài đặt, relay đóng để bật thiết bị sưởi.

Khi nhiệt độ tăng lên mức dừng, relay ngắt.

---

5. Ứng dụng của bộ điều khiển nhiệt độ W3230

5.1. Điều khiển quạt làm mát

W3230 có thể kết hợp với quạt DC hoặc thiết bị làm mát phù hợp để tự động điều khiển theo nhiệt độ.

Ứng dụng trong:

• Tủ điện.
• Hộp thiết bị điện tử.
• Máy tính.
• Bộ nguồn.
• Tủ điều khiển.
• Thiết bị công suất.

Khi nhiệt độ tăng cao, bộ điều khiển kích hoạt relay để bật quạt.

---

5.2. Điều khiển thiết bị sưởi

W3230 có thể sử dụng trong các hệ thống cần duy trì nhiệt độ ổn định như:

• Tủ ấp.
• Hộp sấy.
• Tủ sưởi.
• Thiết bị gia nhiệt.
• Hệ thống kiểm soát nhiệt DIY.

Module sẽ đóng/ngắt thiết bị gia nhiệt dựa trên nhiệt độ đo được.

---

5.3. Bể cá và hệ thống thủy sinh

Bộ điều khiển nhiệt độ có thể được sử dụng để điều khiển thiết bị gia nhiệt hoặc làm mát trong:

• Bể cá.
• Bể thủy sinh.
• Hệ thống nuôi cá.
• Hệ thống kiểm soát nhiệt độ nước.

Tuy nhiên, cần đảm bảo thiết bị được kết nối phù hợp với relay và có biện pháp cách ly điện an toàn khi sử dụng trong môi trường có nước.

---

5.4. Tủ lạnh và hệ thống làm mát DIY

W3230 có thể được sử dụng trong các dự án:

• Tủ lạnh mini DIY.
• Hộp làm mát.
• Thùng bảo quản.
• Hệ thống làm lạnh tự chế.
• Bộ điều khiển quạt.

Module giúp tự động hóa quá trình bật/tắt thiết bị làm lạnh theo nhiệt độ.

---

5.5. Tủ điện và thiết bị công nghiệp

W3230 có thể dùng để giám sát nhiệt độ trong:

• Tủ điều khiển.
• Tủ điện.
• Hộp thiết bị.
• Máy móc.
• Thiết bị tự động hóa.
• Hệ thống điện tử.

Khi nhiệt độ vượt quá mức cài đặt, relay có thể kích hoạt quạt hoặc thiết bị làm mát.

---

6. Ưu điểm của bộ điều khiển nhiệt độ W3230

Sử dụng nguồn 12VDC

Phù hợp với nhiều hệ thống điện tử sử dụng nguồn 12V, adapter hoặc nguồn DC.

Điều khiển tự động

Thiết bị tự động đóng/ngắt relay dựa trên nhiệt độ, giảm nhu cầu theo dõi thủ công.

Có chế độ nóng và lạnh

Có thể sử dụng cho cả gia nhiệt và làm mát.

Màn hình hiển thị trực quan

Người dùng dễ dàng theo dõi nhiệt độ thực tế trên màn hình LED.

Cài đặt linh hoạt

Có thể điều chỉnh nhiệt độ mục tiêu và khoảng chênh lệch tùy nhu cầu sử dụng.

Ứng dụng đa dạng

Phù hợp với các hệ thống điện tử, tủ nhiệt, quạt, thiết bị sưởi, bể cá và nhiều dự án DIY.

---

7. Cách sử dụng W3230 12VDC

Quy trình sử dụng cơ bản:

Bước 1: Cấp nguồn 12VDC cho module.

Bước 2: Kết nối cảm biến nhiệt độ vào đúng vị trí.

Bước 3: Kết nối thiết bị cần điều khiển với đầu ra relay.

Bước 4: Thiết lập nhiệt độ mong muốn.

Bước 5: Chọn chế độ Heating hoặc Cooling.

Bước 6: Thiết lập khoảng chênh lệch nhiệt độ nếu cần.

Bước 7: Theo dõi nhiệt độ hiển thị và kiểm tra hoạt động của relay.

---

8. Lưu ý khi sử dụng W3230

Kiểm tra nguồn cấp

Phiên bản được mô tả sử dụng 12VDC, vì vậy cần cấp đúng điện áp cho module.

Kiểm tra tải relay

Không nên kết nối tải vượt quá khả năng chịu tải của relay. Với tải công suất lớn, nên sử dụng relay trung gian, contactor hoặc thiết bị đóng cắt phù hợp.

Cảm biến phải được đặt đúng vị trí

Để kiểm soát chính xác, cảm biến nên được đặt tại vị trí đại diện cho khu vực cần đo nhiệt độ.

Tránh môi trường quá khắc nghiệt

Không nên để bo mạch tiếp xúc trực tiếp với nước, hơi ẩm hoặc nhiệt độ vượt quá giới hạn của linh kiện.

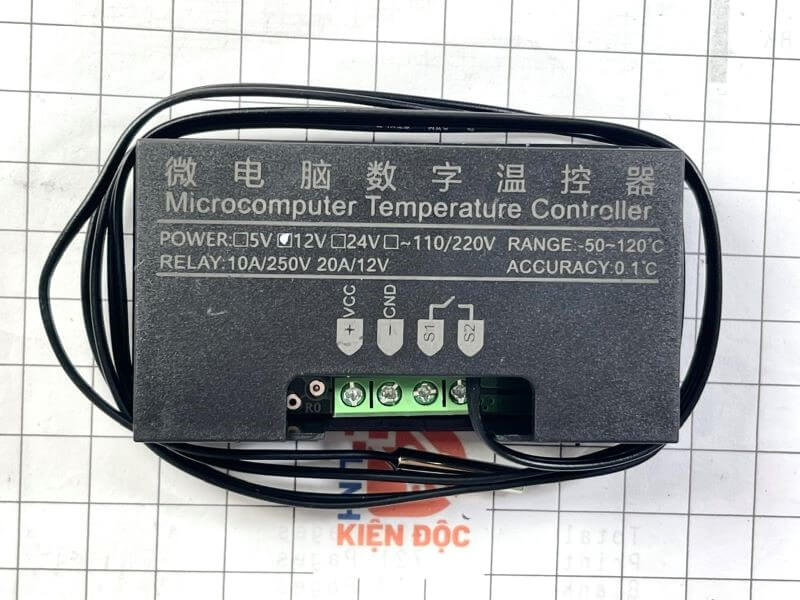

Kiểm tra sơ đồ chân

Các phiên bản W3230 khác nhau có thể có cách bố trí chân và đầu nối khác nhau. Nên kiểm tra sơ đồ trên đúng module trước khi đấu dây.

---

9. Câu hỏi thường gặp

W3230 12V dùng để làm gì?

W3230 dùng để đo và tự động điều khiển nhiệt độ, có thể điều khiển thiết bị làm nóng hoặc làm lạnh thông qua relay.

W3230 sử dụng nguồn bao nhiêu?

Phiên bản này sử dụng nguồn 12VDC.

W3230 có điều khiển được quạt không?

Có. Module có thể sử dụng để tự động bật/tắt quạt theo nhiệt độ nếu thông số tải của quạt và relay phù hợp.

W3230 có dùng để điều khiển máy sưởi được không?

Có thể. W3230 có chế độ Heating, cho phép relay điều khiển thiết bị gia nhiệt phù hợp với công suất và điện áp của tải.

W3230 có dùng cho bể cá được không?

Có thể sử dụng để điều khiển thiết bị gia nhiệt hoặc làm mát cho bể cá. Tuy nhiên, cần đặc biệt chú ý cách điện và an toàn điện khi sử dụng thiết bị điện gần nước.
