Bộ điều khiển servo Teco JSDEP-15A

Giới thiệu về JSDEP-15A

Bộ điều khiển SERVO TECO JSDEP-15A là một bộ điều khiển động cơ servo AC chất lượng cao, được sản xuất bởi TECO Electric & Machinery Co., Ltd. – một trong những nhà cung cấp hàng đầu trong ngành công nghiệp về động cơ và bộ điều khiển. Bộ điều khiển này được thiết kế để điều khiển các động cơ servo trong các ứng dụng tự động hóa công nghiệp, như máy CNC, dây chuyền sản xuất, robot, và các hệ thống cần điều khiển chuyển động chính xác.

Bộ điều khiển JSDEP-15A thuộc dòng JSDEP series, với khả năng điều khiển động cơ servo một cách ổn định và hiệu quả, mang lại hiệu suất cao trong nhiều ứng dụng công nghiệp yêu cầu độ chính xác và tốc độ cao.

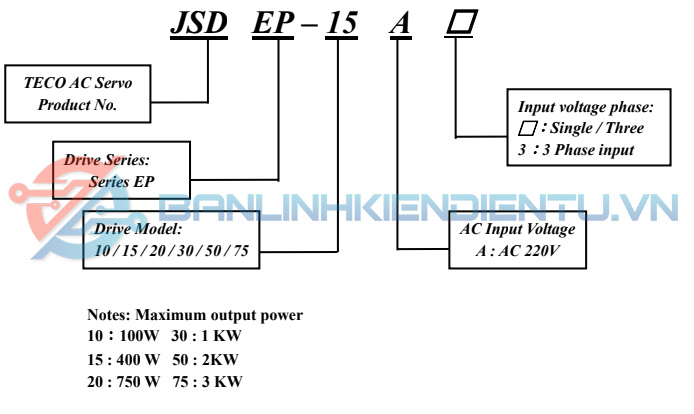

Giải thích tên gọi JSDEP-15A

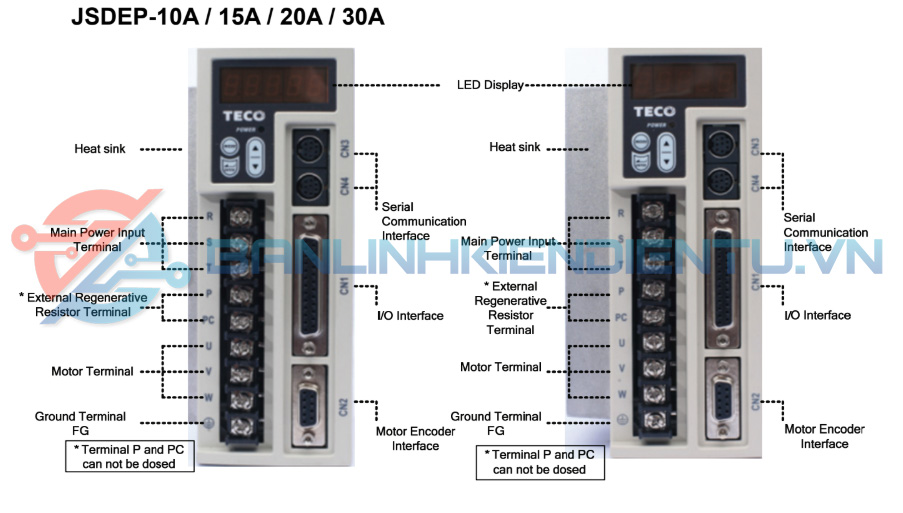

Cấu tạo JSDEP-15A

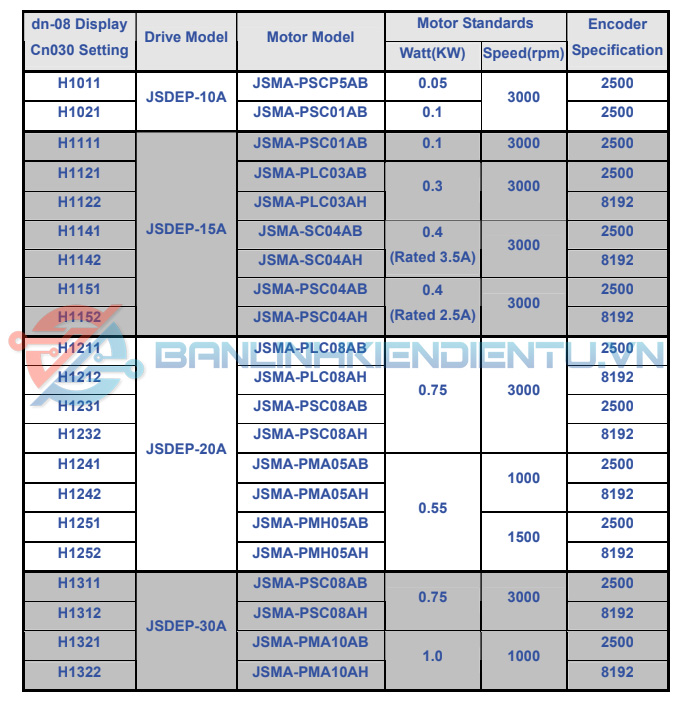

Thông số JSDEP-15A

Nguyên lý hoạt động của JSDEP-15A

Bộ điều khiển TECO JSDEP-15A sử dụng công nghệ closed-loop (vòng kín) trong việc điều khiển động cơ servo. Điều này có nghĩa là bộ điều khiển sử dụng tín hiệu phản hồi từ encoder của động cơ để điều chỉnh liên tục các tham số như tốc độ, vị trí và mô-men xoắn của động cơ, giúp đảm bảo hiệu suất vận hành ổn định và chính xác.

• • Vị trí (Position control): Bộ điều khiển nhận tín hiệu từ cảm biến vị trí (encoder) của động cơ và điều chỉnh dòng điện cung cấp cho động cơ sao cho nó đạt được và duy trì vị trí chính xác.

• • Tốc độ (Speed control): Bộ điều khiển có khả năng điều chỉnh tốc độ của động cơ, đảm bảo rằng động cơ hoạt động với tốc độ ổn định trong suốt quá trình vận hành.

• • Mô-men xoắn (Torque control): Bộ điều khiển điều chỉnh mô-men xoắn của động cơ để đảm bảo lực tác dụng lên cơ cấu máy luôn ổn định và không gây quá tải cho động cơ.

Thông số kỹ thuật chi tiết JSDEP-15A

• • Mã sản phẩm: TECO JSDEP-15A

• • Loại sản phẩm: Bộ điều khiển Servo AC

• • Dòng động cơ tương thích: AC Servo Motor

• • Điện áp đầu vào: 220V AC ± 10%, 50/60Hz

• • Dòng điện đầu ra: 15A

• • Tốc độ điều khiển: Tốc độ có thể điều chỉnh từ 0 đến 3000 RPM (tùy thuộc vào động cơ và ứng dụng cụ thể)

• • Tần số điều khiển: 20kHz

• • Độ phân giải của encoder: 16 bit, giúp đảm bảo độ chính xác trong việc điều khiển vị trí và tốc độ của động cơ.

• • Giao diện điều khiển: RS-232 hoặc RS-485, hỗ trợ kết nối và giao tiếp với PLC, HMI, hoặc các thiết bị điều khiển từ xa.

• • Chế độ điều khiển: Điều khiển theo Vị trí, Tốc độ, và Mô-men xoắn.

• • Nhiệt độ hoạt động: 0°C đến 40°C

• • Kích thước: 160mm x 120mm x 60mm (chiều dài x chiều rộng x chiều cao)

• • Trọng lượng: 1.5kg

• • Các tính năng bảo vệ:


    • Bảo vệ quá tải

    • Bảo vệ quá nhiệt

    • Bảo vệ quá dòng

    • Bảo vệ ngắn mạch

    • Bảo vệ sai pha điện áp

    Tuổi thọ: 5,000 giờ (tùy theo điều kiện hoạt động).

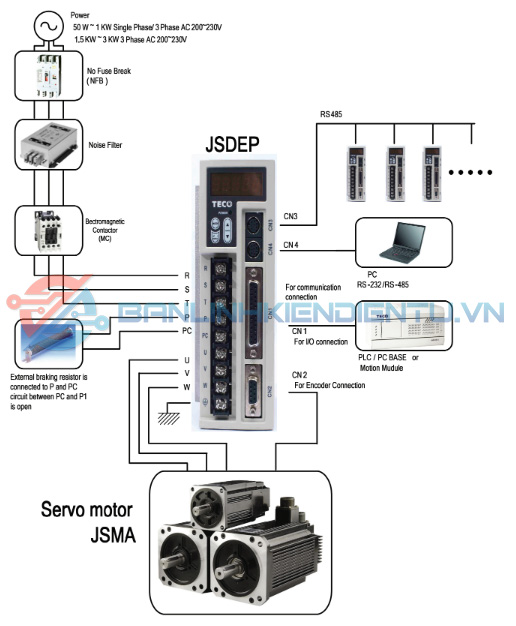

Sơ đồ đấu nối JSDEP-15A

Sơ đồ đấu nối JSDEP-20A

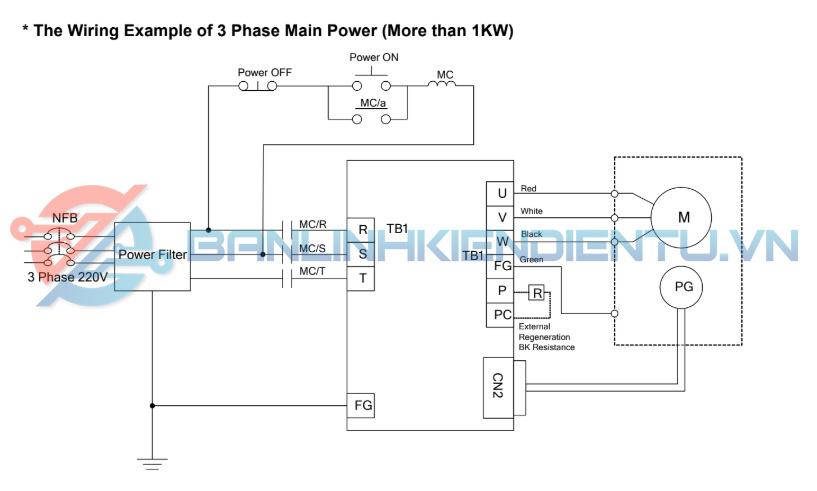

Sơ đồ đi dây đấu nối với nguồn 1 pha và 3 pha với JSDEP-15A

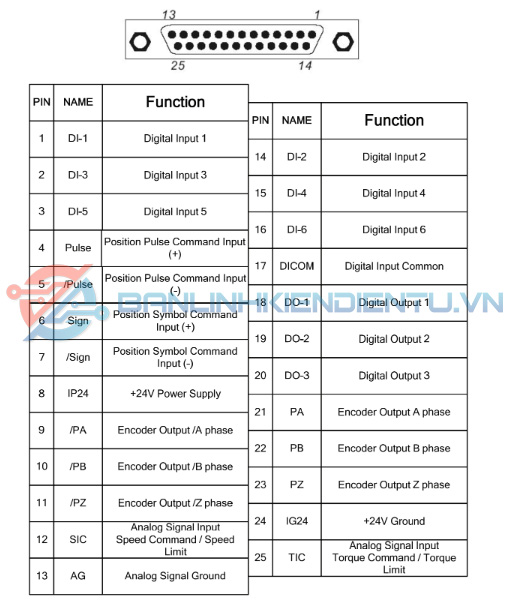

Đầu vào ra JSDEP-15A

Sơ đồ mạch di dây JSDEP-15A

Đặc điểm nổi bật của Bộ điều khiển SERVO TECO JSDEP-15A

1. Điều khiển chính xác và ổn định
   Bộ điều khiển JSDEP-15A sử dụng công nghệ điều khiển vòng kín, giúp duy trì độ chính xác cao trong việc điều khiển vị trí, tốc độ và mô-men xoắn của động cơ.
2. Hiệu suất năng lượng cao
   Bộ điều khiển giúp tối ưu hóa hiệu suất năng lượng bằng cách điều chỉnh mô-men xoắn và tốc độ động cơ sao cho hệ thống hoạt động hiệu quả mà không tiêu tốn quá nhiều năng lượng.
3. Chống quá tải và bảo vệ động cơ
   Bộ điều khiển có các tính năng bảo vệ, giúp bảo vệ động cơ và các bộ phận liên quan khỏi các tình huống quá tải hoặc quá dòng, giúp kéo dài tuổi thọ của hệ thống.
4. Giao diện dễ sử dụng
   Bộ điều khiển có các cổng giao tiếp RS-232 và RS-485, giúp dễ dàng kết nối với các PLC hoặc HMI để điều khiển từ xa và giám sát tình trạng hoạt động của hệ thống.
5. Chế độ điều khiển đa dạng
   Bộ điều khiển hỗ trợ điều khiển theo các chế độ Vị trí, Tốc độ, và Mô-men xoắn, mang lại sự linh hoạt cho các ứng dụng yêu cầu điều khiển chính xác trong các môi trường khác nhau.

Ứng dụng của JSDEP-15A

1. Máy CNC
   Bộ điều khiển TECO JSDEP-15A là lựa chọn lý tưởng cho các máy CNC, giúp điều khiển chính xác các chuyển động của máy công cụ như cắt, khoan, phay, v.v.
2. Robot công nghiệp
   JSDEP-15A có thể được sử dụng trong các ứng dụng robot công nghiệp, giúp điều khiển các chuyển động của robot với độ chính xác và ổn định cao.
3. Máy móc tự động hóa
   Bộ điều khiển này thích hợp trong các hệ thống dây chuyền sản xuất tự động, nơi yêu cầu tốc độ và độ chính xác cao trong việc điều khiển động cơ.
4. Máy in công nghiệp
   JSDEP-15A cũng được sử dụng trong các máy in công nghiệp, giúp điều khiển tốc độ và độ chính xác của quá trình in.
5. Thiết bị y tế và ứng dụng tự động hóa khác
   Bộ điều khiển có thể sử dụng trong các thiết bị y tế tự động hoặc các ứng dụng yêu cầu điều khiển chuyển động chính xác và ổn định.

Lưu ý khi sử dụng

• Cung cấp điện áp ổn định: Đảm bảo rằng nguồn điện cung cấp cho bộ điều khiển là ổn định và đúng yêu cầu của thiết bị để tránh gây hư hỏng.
• Kết nối chính xác với động cơ: Hãy chắc chắn rằng bộ điều khiển được kết nối chính xác với động cơ servo để đảm bảo hoạt động hiệu quả và an toàn.
• Bảo trì định kỳ: Kiểm tra và bảo trì bộ điều khiển định kỳ để tránh các sự cố không mong muốn và kéo dài tuổi thọ của hệ thống.

Datasheet JSDEP-15A
