BSR18A kí hiệu T92 Transistor PNP 40V 0.2A SOT-23

BSR18A Transistor PNP 40V 0.2A SOT-23

• Loại linh kiện: Transistor PNP.
• Ký hiệu nhận dạng: Thường có mã T92 in trên thân để dễ dàng phân biệt khi lắp ráp trên mạch in.
• Dạng gói: SOT-23, kiểu đóng gói nhỏ gọn, phổ biến trong các thiết bị điện tử hiện đại.
• Ứng dụng: Thường được sử dụng trong các mạch khuếch đại tín hiệu nhỏ, mạch chuyển mạch và các ứng dụng dòng điện thấp.

Sơ đồ chân BSR18A

Thông số kỹ thuật BSR18A

• Loại: PNP.
• Điện áp cực thu – cực phát (Vce): Tối đa 40V.
• Dòng cực thu (Ic): Tối đa 0.2A (200mA).
• Điện áp cực gốc – cực phát (Vbe): Tối đa 5V.
• Công suất tiêu thụ (Ptot): Tối đa 300mW.
• Hệ số khuếch đại dòng (hFE): Khoảng 100 – 300.
• Nhiệt độ hoạt động: -55°C đến +150°C.
• Dạng gói: SOT-23 (3 chân).

Nguyên lý hoạt động BSR18A

• Chế độ chuyển mạch:
  • Khi dòng điện âm nhỏ đi vào chân base (B), transistor sẽ mở, cho phép dòng điện chảy từ cực phát (E) sang cực thu (C).
  • Khi không có dòng tại chân base, transistor sẽ ngừng dẫn điện, ngắt mạch.
• Chế độ khuếch đại:
  • Dòng nhỏ tại chân base sẽ được khuếch đại để tạo dòng lớn hơn giữa cực phát và cực thu, đáp ứng yêu cầu điều khiển tải.

Chức năng của BSR18A

• Chuyển mạch:
  • Hoạt động như một công tắc điện tử, bật/tắt dòng điện theo tín hiệu điều khiển.
• Khuếch đại tín hiệu:
  • Tăng cường tín hiệu dòng điện yếu để điều khiển các linh kiện khác hoặc tải.

Ứng dụng của BSR18A

• Mạch khuếch đại:
  • Được dùng trong các mạch âm thanh, truyền tín hiệu và cảm biến.
• Mạch chuyển mạch nhỏ:
  • Áp dụng trong các thiết bị điện tử tiêu dùng như mạch điều khiển, điều chỉnh dòng.
• Mạch ổn áp và lọc nhiễu:
  • Dùng để duy trì dòng điện ổn định và giảm thiểu nhiễu cho mạch.
• Thiết bị IoT và điện tử tiêu dùng:
  • Phổ biến trong các thiết bị nhỏ gọn như remote, đèn LED và cảm biến.

Ưu điểm của BSR18A

• Kích thước nhỏ gọn: Thiết kế dạng SOT-23 giúp tối ưu không gian trên bảng mạch.
• Hiệu suất tốt: Hoạt động ổn định với dòng thấp và điện áp trung bình.
• Dễ tích hợp: Phù hợp cho nhiều loại mạch với yêu cầu tín hiệu đơn giản.

BSR18A là lựa chọn phù hợp cho các ứng dụng cần transistor nhỏ gọn, hiệu năng ổn định, và tiết kiệm không gian trên PCB.

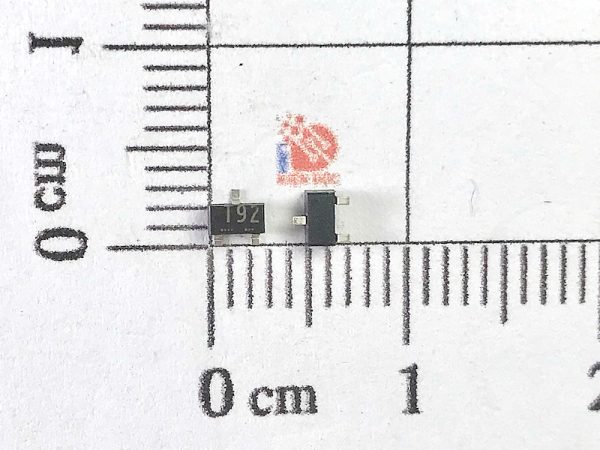

Kích thước BSR18A

Datasheet BSR18A
