1. Giới thiệu chung về BSS123-7-F

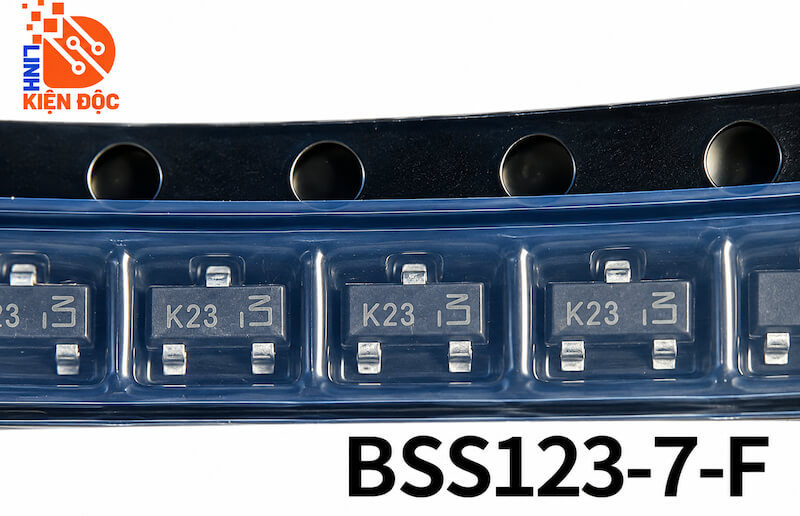

BSS123-7-F là MOSFET kênh N (N-Channel Enhancement Mode MOSFET) dạng dán bề mặt, sử dụng kiểu vỏ SOT-23 nhỏ gọn. Linh kiện có điện áp Drain–Source tối đa 100V, dòng Drain liên tục 170mA và ký hiệu trên thân K23.

BSS123-7-F được sử dụng chủ yếu trong các mạch đóng cắt, điều khiển tín hiệu và tải công suất nhỏ. Với kích thước nhỏ, khả năng chịu điện áp cao và tốc độ chuyển mạch nhanh, linh kiện phù hợp với nhiều bo mạch điện tử dân dụng và công nghiệp.

2. Đặc điểm của BSS123-7-F

BSS123-7-F có các đặc điểm chính:

• MOSFET kênh N.
• Hoạt động theo chế độ Enhancement Mode.
• Điện áp Drain–Source tối đa 100V.
• Dòng Drain liên tục 170mA.
• Dòng Drain xung có thể đạt khoảng 680mA.
• Điện áp Gate–Source tối đa ±20V.
• Điện áp ngưỡng Gate thấp.
• Trở kháng đầu vào cao.
• Dòng điều khiển Gate rất nhỏ.
• Khả năng đóng/ngắt nhanh.
• Kích thước nhỏ gọn.
• Dạng linh kiện dán bề mặt SMD.
• Kiểu đóng gói SOT-23.

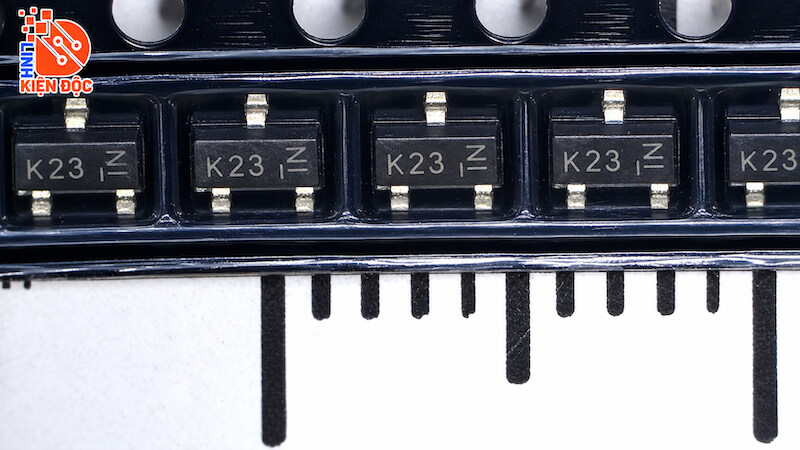

• Ký hiệu trên thân K23.

3. Cấu tạo BSS123-7-F

BSS123-7-F là MOSFET kênh N có 3 cực chức năng chính:

Gate (G – Cổng): Chân nhận điện áp điều khiển để bật hoặc tắt MOSFET.

Drain (D – Máng): Chân kết nối với tải hoặc phía điện áp cần đóng/ngắt.

Source (S – Nguồn): Chân tạo đường dẫn dòng điện với Drain khi MOSFET được kích dẫn.

MOSFET được điều khiển bằng điện áp giữa Gate và Source. Khi điện áp VGS đạt mức thích hợp, kênh dẫn được hình thành và cho phép dòng điện chạy giữa Drain và Source.

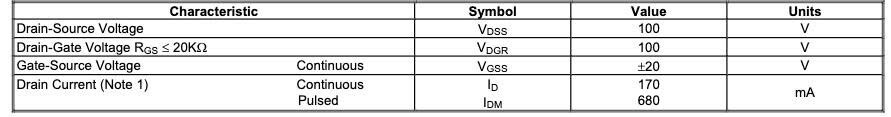

4. Thông số kỹ thuật BSS123-7-F

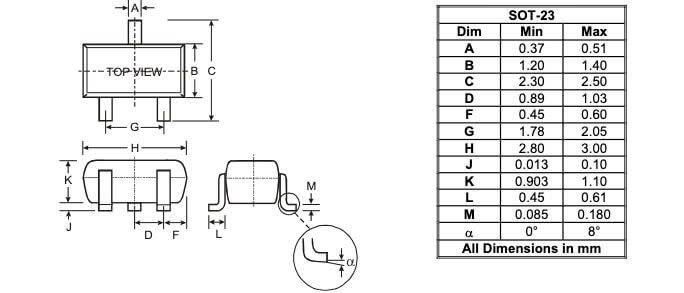

5. Kích thước BSS123-7-F

6. Ứng dụng của BSS123-7-F

BSS123-7-F được sử dụng trong nhiều ứng dụng như:

• Mạch đóng/ngắt tải điện tử.
• Mạch điều khiển LED.
• Mạch driver.
• Mạch chuyển mức tín hiệu.
• Mạch giao tiếp tín hiệu số.
• Mạch điều khiển relay dòng nhỏ.
• Mạch quản lý nguồn.
• Mạch nguồn công suất nhỏ.
• Mạch điều khiển tín hiệu.
• Mạch bảo vệ điện tử.
• Bo mạch điều khiển công nghiệp.
• Thiết bị điện tử dân dụng.
• Thiết bị tự động hóa.
• Các bo mạch SMD yêu cầu kích thước nhỏ gọn.

DATASHEET
