BSV52 kí hiệu B2t B2 Transistor NPN 100mA 12V SOT-23

BSV52 Transistor NPN 100mA 12V SOT-23

• Loại linh kiện: Transistor NPN.
• Ký hiệu nhận dạng: B2t B2 trên thân linh kiện.
• Dạng gói: SOT-23, thích hợp cho các mạch điện tử nhỏ gọn, tiết kiệm không gian.
• Chức năng chính: Dùng để khuếch đại tín hiệu hoặc chuyển mạch trong các mạch điện tử.

Thông số kỹ thuật BSV52

• Loại transistor: NPN.
• Dòng cực đại (Ic): 100mA.
• Điện áp cực đại (Vce): 12V.
• Điện trở thu phát (hFE): 100 đến 320 (tùy vào dòng và điều kiện hoạt động).
• Công suất tiêu thụ (Ptot): 200mW.
• Tần số chuyển mạch: Đạt hiệu quả tốt ở các ứng dụng chuyển mạch nhanh.
• Dạng gói: SOT-23 (3 chân):
  • Chân 1: Cực Base (B).
  • Chân 2: Cực Collector (C).
  • Chân 3: Cực Emitter (E).

Sơ đồ chân BSV52

Nguyên lý hoạt động BSV52

• Nguyên lý cơ bản:
  • Transistor NPN hoạt động theo nguyên lý kiểm soát dòng điện giữa Collector và Emitter bằng tín hiệu điều khiển tại Base.
• Chế độ hoạt động:
  • Chế độ dẫn (ON): Khi điện áp Base-Emitter (Vbe) vượt qua ngưỡng (khoảng 0.7V), transistor dẫn dòng giữa Collector và Emitter.
  • Chế độ ngắt (OFF): Khi Vbe dưới ngưỡng, transistor không dẫn dòng.

Chức năng của BSV52

• Khuếch đại tín hiệu: Dùng trong các mạch khuếch đại tín hiệu nhỏ trong điện tử.
• Chuyển mạch: Điều khiển các tải điện tử hoặc rơle trong các mạch điện.

Ứng dụng BSV52

• Mạch khuếch đại: Được sử dụng trong các mạch khuếch đại tín hiệu điện tử như âm thanh, RF.
• Chuyển mạch trong mạch logic: Điều khiển các thiết bị điện tử hoặc rơle, chuyển mạch tín hiệu.
• Ứng dụng trong thiết bị tiêu dùng: Được sử dụng trong các thiết bị như TV, radio, máy tính.

Ưu điểm BSV52

• Kích thước nhỏ gọn: Gói SOT-23 giúp tiết kiệm không gian trong thiết kế mạch.
• Tính ổn định cao: Được sử dụng trong các mạch điện tử cần hoạt động liên tục và ổn định.

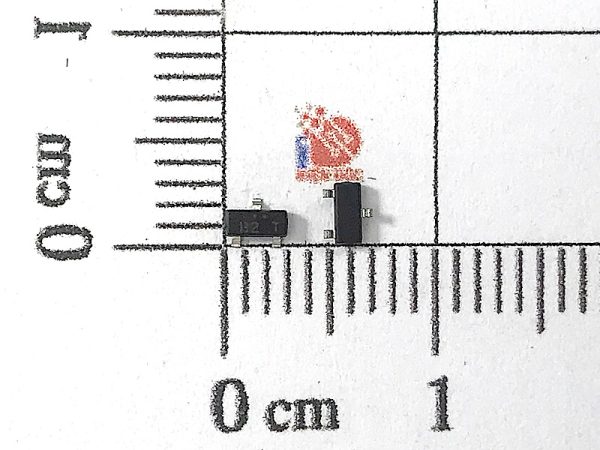

Kích thước BSV52

Datasheet BSV52
