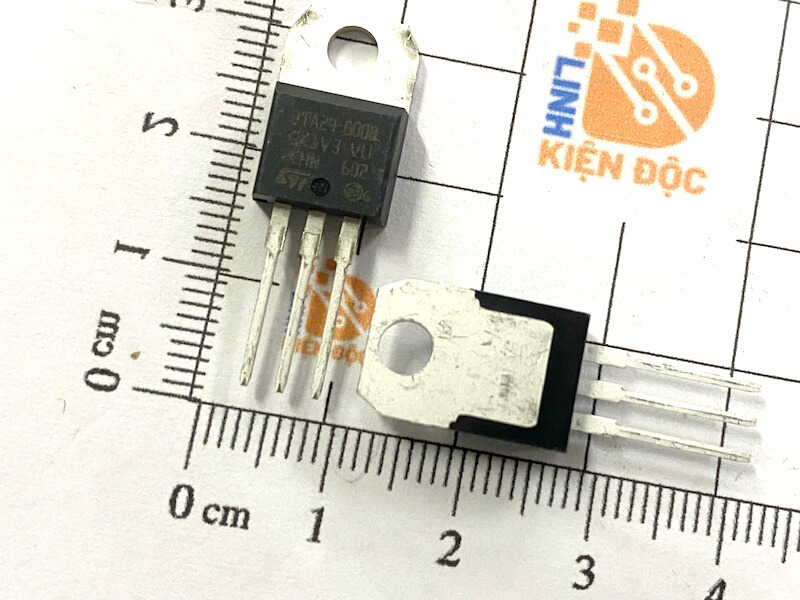

BTA24-800B Triac 25A/800V TO-220 nhập khẩu

BTA24-800B là linh kiện TRIAC công suất 25A, điện áp 800V, dạng vỏ TO-220AB cách điện, được sử dụng để đóng cắt và điều khiển tải điện xoay chiều AC. Đây là dòng TRIAC thuộc họ BTA24 của STMicroelectronics, phù hợp cho các mạch điều khiển công suất, điều chỉnh nhiệt, điều khiển tốc độ động cơ và điều chỉnh độ sáng đèn.

Dòng BTA24 được STMicroelectronics công bố với khả năng chịu dòng 25A RMS và các phiên bản điện áp 600V hoặc 800V. Mã BTA24-800B thuộc phiên bản 800V, loại kích chuẩn với dòng kích cổng tối đa 50mA ở các quadrant I, II và III.

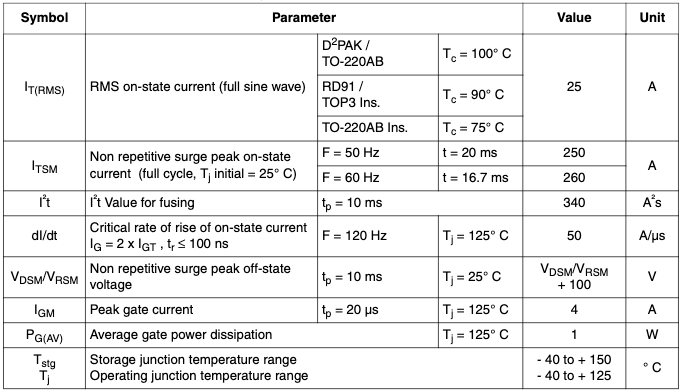

Thông số kỹ thuật BTA24-800B

Theo tài liệu kỹ thuật của STMicroelectronics, BTA24 sử dụng vỏ TO-220AB insulated, trong đó phần tab được cách điện; dòng sản phẩm được thiết kế cho các ứng dụng đóng cắt AC thông dụng

BTA24-800B là gì?

BTA24-800B là một TRIAC công suất, thuộc nhóm linh kiện bán dẫn chuyên dùng để điều khiển dòng điện xoay chiều. Không giống transistor thông thường chỉ điều khiển một chiều dòng điện, TRIAC có khả năng dẫn điện theo cả hai chiều khi được kích đúng điều kiện.

Nhờ đặc tính này, BTA24-800B có thể được sử dụng để điều khiển các thiết bị chạy điện AC như:

• Motor AC.
• Quạt điện.
• Máy bơm.
• Bếp điện.
• Điện trở gia nhiệt.
• Đèn chiếu sáng.
• Thiết bị gia dụng.
• Các tải AC công suất tương đối lớn.

Chức năng của BTA24-800B

1. Đóng cắt tải AC

Chức năng cơ bản của BTA24-800B là hoạt động như một công tắc bán dẫn để đóng hoặc ngắt tải điện xoay chiều.

Khi có tín hiệu kích phù hợp vào chân Gate (G), TRIAC chuyển sang trạng thái dẫn và cho phép dòng điện chạy giữa hai cực A1 và A2.

Ứng dụng này thường được sử dụng trong mạch relay bán dẫn, bộ điều khiển công suất và hệ thống tự động hóa.

2. Điều chỉnh công suất tải

BTA24-800B có thể được sử dụng trong các mạch điều khiển góc pha (phase control). Bằng cách thay đổi thời điểm kích Gate trong mỗi chu kỳ điện AC, mạch có thể điều chỉnh lượng công suất cung cấp cho tải.

Phương pháp này thường được ứng dụng trong:

• Dimmer điều chỉnh độ sáng đèn.
• Điều chỉnh nhiệt độ.
• Điều khiển công suất điện trở.
• Điều khiển tốc độ một số loại động cơ AC.

STMicroelectronics cũng liệt kê ứng dụng của dòng BTA24 trong light dimmers, motor speed controllers, heating regulation và mạch khởi động động cơ cảm ứng.

3. Điều khiển động cơ AC

BTA24-800B có dòng chịu tải RMS lên đến 25A, phù hợp cho nhiều thiết kế điều khiển động cơ khi được tính toán đúng tải, nhiệt độ và điều kiện tản nhiệt.

TRIAC có thể đảm nhiệm việc đóng cắt hoặc điều chỉnh công suất cung cấp cho động cơ trong các thiết bị như quạt, máy bơm và một số thiết bị điện gia dụng.

Ứng dụng BTA24-800B

BTA24-800B được ứng dụng rộng rãi trong các mạch điện tử công suất AC, tiêu biểu:

• Mạch điều khiển nhiệt: điều chỉnh công suất điện trở gia nhiệt.
• Mạch dimmer: điều chỉnh độ sáng bóng đèn AC.
• Điều khiển motor: điều chỉnh tốc độ hoặc đóng cắt động cơ phù hợp.
• Solid State Relay: sử dụng TRIAC làm phần tử đóng cắt AC.
• Thiết bị gia dụng: quạt, máy sưởi, máy bơm và các thiết bị sử dụng tải AC.
• Mạch tự động hóa công nghiệp: điều khiển tải điện xoay chiều.
• Mạch điều khiển công suất: đóng cắt tải AC theo tín hiệu điều khiển.

Ưu điểm của BTA24-800B

Một ưu điểm đáng chú ý của BTA24 là tab cách điện trên package TO-220AB. Điều này giúp thuận tiện hơn trong thiết kế cơ khí và tản nhiệt so với loại TRIAC có tab không cách điện, tuy nhiên vẫn cần tuân thủ yêu cầu lắp đặt và tản nhiệt của nhà sản xuất.

BTA24-800B còn có:

• Dòng tải RMS cao 25A.
• Điện áp chịu đựng lên đến 800V.
• Package TO-220AB nhỏ gọn.
• Tab cách điện.
• Khả năng đóng cắt AC hai chiều.
• Phù hợp với các mạch điều khiển công suất.
• Có thể sử dụng trong các ứng dụng điều khiển góc pha.

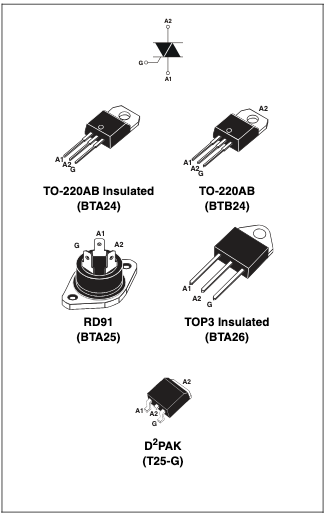

Sơ đồ chân BTA24-800B

BTA24-800B dạng TO-220AB có 3 chân chính:

A1 – A2 – G (Gate)

Trong đó:

• A1: cực chính 1.
• A2: cực chính 2.
• G: chân Gate dùng để kích TRIAC.

Khi thay thế linh kiện, cần kiểm tra đúng pinout và datasheet của mã linh kiện thực tế, đặc biệt nếu so sánh BTA24 với các TRIAC khác như BTB24. Theo tài liệu ST, dòng BTA24 sử dụng package TO-220AB cách điện, trong khi BTB24 là phiên bản TO-220AB không cách điện.

Lưu ý khi sử dụng BTA24-800B

Mặc dù BTA24-800B có thông số danh định 25A/800V, không nên hiểu rằng linh kiện luôn có thể chạy liên tục ở 25A trong mọi điều kiện.

Cần đặc biệt quan tâm đến:

• Nhiệt độ môi trường.
• Công suất tiêu tán của TRIAC.
• Khả năng tản nhiệt.
• Dòng tải thực tế.
• Loại tải: thuần trở hay cảm.
• Điện áp AC sử dụng.
• Dòng kích Gate.
• Xung dòng khởi động của tải.

Đối với tải cảm như motor, máy biến áp hoặc cuộn dây, cần thiết kế mạch chống nhiễu và bảo vệ phù hợp. Dòng BTA24 được thiết kế cho các ứng dụng chuyển mạch AC và có khả năng chuyển mạch phù hợp với nhiều loại tải, nhưng điều kiện ứng dụng thực tế vẫn cần được tính toán.

BTA24-800B nhập khẩu

BTA24-800B nhập khẩu phù hợp cho nhu cầu sửa chữa, thay thế linh kiện TRIAC trên bo mạch điện tử công suất cũng như thiết kế mạch mới.

Khi mua linh kiện, nên xác nhận đầy đủ:

• Đúng mã BTA24-800B.
• Điện áp 800V.
• Dòng 25A RMS.
• Package TO-220AB Insulated.
• Nguồn gốc và nhà sản xuất.
• Tình trạng linh kiện và bao bì.
• Datasheet hoặc thông số kỹ thuật đi kèm.

Nếu sử dụng linh kiện chính hãng STMicroelectronics, mã đặt hàng tương ứng trong dòng sản phẩm hiện hành có thể gặp dạng BTA24-800BWRG; ST hiện liệt kê mã này ở trạng thái sản xuất và package TO-220AB Insulated.

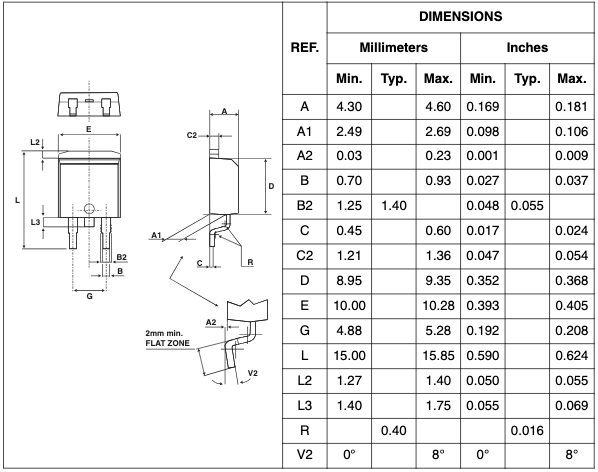

Kích thước

Xem thêm: Nhiều loại triac khác tại đây

Datasheet BTA24-800B
