BZT52C4V3 kí hiệu W6 diode zenner 4.3V SOD-123 1206

Giới Thiệu BZT52C4V3

BZT52C4V3 là một diode Zener với điện áp định mức 4.3V, được sản xuất trong package SOD-123. Diode Zener này chủ yếu được sử dụng trong các ứng dụng ổn định điện áp và bảo vệ mạch điện tử. Nó là một linh kiện bán dẫn cho phép điều chỉnh và duy trì một mức điện áp ổn định trong các mạch điện.

Diode Zener là một loại diode được thiết kế để hoạt động trong vùng phân cực ngược (reverse bias). Khi điện áp ngược vượt qua một mức giới hạn nhất định (gọi là điện áp Zener), diode Zener bắt đầu dẫn điện và duy trì một mức điện áp ổn định, bất chấp sự thay đổi của điện áp ngược. Điều này làm cho diode Zener rất hữu ích trong các mạch cần ổn định điện áp hoặc bảo vệ các linh kiện điện tử khỏi điện áp quá cao.

Sơ đồ mạch BZT52C4V3

Thông Số Kỹ Thuật Cơ Bản BZT52C4V3

• Điện áp Zener (Vz): 4.3V ±5%. Đây là điện áp mà diode duy trì khi hoạt động trong vùng Zener.
• Điện áp ngược tối đa (V_R): 1V. Đây là điện áp ngược tối đa mà diode có thể chịu mà không bị hư hỏng.
• Công suất tối đa (Ptot): 500mW. Đây là công suất tối đa mà diode có thể tiêu thụ mà không bị hư hỏng do quá nhiệt.
• Dòng điện Zener (Iz): Diode hoạt động hiệu quả trong phạm vi dòng điện từ 5mA đến 100mA.
• Dòng điện Zener tối thiểu (Izk): 1mA. Đây là dòng điện tối thiểu để diode bắt đầu hoạt động trong phạm vi điện áp Zener.

Nguyên Lý Hoạt Động BZT52C4V3

Diode Zener hoạt động dựa trên nguyên lý phân cực ngược. Khi điện áp ngược áp vào diode, nếu điện áp này dưới mức điện áp Zener, diode sẽ không dẫn điện (giống như diode thông thường). Tuy nhiên, khi điện áp ngược vượt quá điện áp Zener (trong trường hợp này là 4.3V), diode Zener sẽ bắt đầu dẫn điện và duy trì điện áp ổn định ở mức này. Đây là hiện tượng vỡ Zener, nơi điện áp được ổn định ở mức Zener dù dòng điện có thay đổi.

Cơ chế này giúp bảo vệ các mạch điện tử khỏi điện áp cao quá mức và cung cấp một điện áp ổn định cho các linh kiện nhạy cảm.

Chức Năng BZT52C4V3

1. Ổn Định Điện Áp: Diode Zener duy trì điện áp ổn định trong mạch, bất kể điện áp ngược thay đổi, giúp bảo vệ các linh kiện nhạy cảm khỏi các dao động điện áp.
2. Bảo Vệ Mạch Điện: Nó giúp bảo vệ các mạch điện tử khỏi các điện áp quá cao có thể gây hư hỏng các linh kiện khác như transistor, IC, hoặc mạch vi xử lý.
3. Điều Chỉnh Điện Áp: Diode Zener cũng có thể được sử dụng để điều chỉnh điện áp trong các mạch nguồn ổn áp hoặc mạch điều khiển.
4. Giới Hạn Điện Áp: Diode Zener có thể giới hạn điện áp trong mạch và ngăn ngừa sự gia tăng đột ngột của điện áp, giữ điện áp không vượt quá giá trị Zener định mức.

Ứng Dụng BZT52C4V3

1. Mạch Bảo Vệ Điện Áp: BZT52C4V3 được sử dụng trong các mạch điện tử để bảo vệ các linh kiện khỏi các điện áp ngược hoặc điện áp quá cao, bảo vệ IC, mạch vi xử lý, transistor, và các thiết bị điện tử nhạy cảm.
2. Mạch Nguồn Ổn Áp: Diode Zener được dùng trong các mạch điều chỉnh điện áp và nguồn ổn áp, giúp cung cấp điện áp ổn định cho các thiết bị điện tử, chẳng hạn như các mạch nguồn cho bộ vi xử lý, bộ khuếch đại tín hiệu, hoặc hệ thống đo lường.
3. Mạch Điều Khiển Tín Hiệu: BZT52C4V3 có thể được sử dụng trong các mạch điều khiển tín hiệu, nơi cần đảm bảo tín hiệu không vượt quá điện áp Zener và không gây hư hỏng cho các linh kiện logic.
4. Bảo Vệ Mạch Sạc: Trong các ứng dụng mạch sạc, diode Zener có thể bảo vệ các pin hoặc tụ điện khỏi điện áp sạc quá mức.

Đặc Điểm Nổi Bật BZT52C4V3

• Điện Áp Ổn Định: Diode Zener BZT52C4V3 duy trì điện áp ổn định ở mức 4.3V, đảm bảo các mạch điện tử không bị ảnh hưởng bởi các dao động điện áp.
• Kích Thước Nhỏ Gọn: Với đóng gói SOD-123, diode này có thể được tích hợp vào các mạch nhỏ gọn, tiết kiệm không gian.
• Khả Năng Chịu Nhiệt Tốt: Diode Zener có thể hoạt động trong môi trường nhiệt độ rộng, từ -65°C đến +150°C, cho phép sử dụng trong nhiều ứng dụng yêu cầu khả năng chịu nhiệt tốt.
• Tiết Kiệm Chi Phí: Với giá thành hợp lý và khả năng bảo vệ tốt, diode Zener này là giải pháp hiệu quả về chi phí cho các ứng dụng bảo vệ mạch điện.

Điều Kiện Hoạt Động BZT52C4V3

BZT52C4V3 có thể hoạt động trong dải nhiệt độ từ -65°C đến +150°C. Điều này giúp diode có thể hoạt động ổn định trong nhiều điều kiện môi trường khác nhau, từ các thiết bị điện tử tiêu dùng đến các ứng dụng công nghiệp hoặc ô tô.

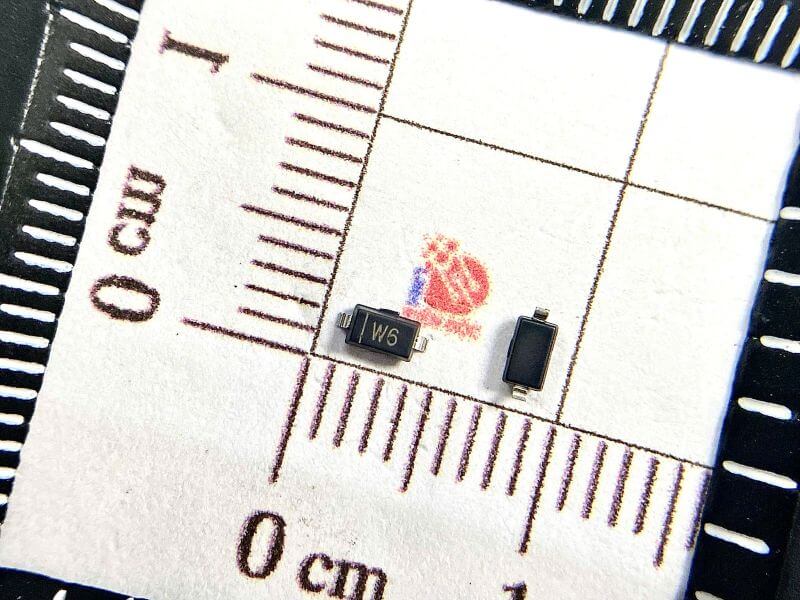

Kích thước BZT52C4V3

Xem thêm những mã Diode Zener khác tại đây

Datasheet BZT52C4V3
