IC khuếch đại SOP-14 C4744G

Ritech.vn là đơn vị chuyên cung cấp IC C4744G với chất lượng tốt và giá cả hợp lý đảm bảo cung cấp số lượng lớn đáp ứng nhu cầu của mọi khách hàng.

Giới thiệu C4744G

• μPC844, μPC4744 là phiên bản tốc độ cao của bộ khuếch đại hoạt động đa năng công suất đơn μPC451, μPC324 đáp ứng tốc độ cao và độ ổn định cao. Bằng cách sử dụng mạch bán dẫn PNP tốc độ cao, các đặc điểm khác nhau như tốc độ quay và băng thông khuếch đại được cải thiện, so với μPC451 và μPC324, độ ổn định của khả năng chịu tải cũng được cải thiện, không có hiện tượng méo chéo.
• Nó có thể được sử dụng rộng rãi cho các mạch ứng dụng khác nhau như bộ khuếch đại AC nguồn điện đơn, bộ lọc hoạt động, đường truyền trình điều khiển, bộ khuếch đại cho bộ phận thu ánh sáng, v.v.
• Tùy thuộc vào cách sử dụng và phạm vi nhiệt độ môi trường hoạt động, μPC844 được thiết kế để mở rộng nhiệt độ và phù hợp cho ứng dụng nhiệt độ môi trường hoạt động rộng rãi và μPC4744 là thiết kế chung mục đích. Cùng với dòng sản phẩm này, bộ khuếch đại hoạt động loại kép, µPC842, μPC4742 có cùng chức năng cấu hình mạch cũng có sẵn.

Mô tả C4744G

• Tốc độ xoay (AV = 1 ) 7 V/µs (TYP.) (V + = +5 V, V – = GND)
• Sản phẩm băng thông đạt được (f = 100 kHz) 3,5 MHz (TYP.)
• Điện áp bù đầu vào ±2 mV (TYP.)
• Dòng bù đầu vào ±6 nA (TYP.)
• Nhiệt độ môi trường hoạt động μPC844G2 : TA = -40 ~ +85
• C, μPC4744G2 : TA = -20 ~ +80
• C, μPC844GR-9LG : TA = -40 ~ +125
• C, μPC4744GR-9LG : TA = -40 ~ +85 C,
• Ổn định với tải điện dung (Tải điện dung, 1000 pF)
• Tích hợp mạch điều chỉnh pha.
• Tích hợp mạch bảo vệ ngắn mạch đầu ra.

Xem thêm: Các sản phẩm IC khác

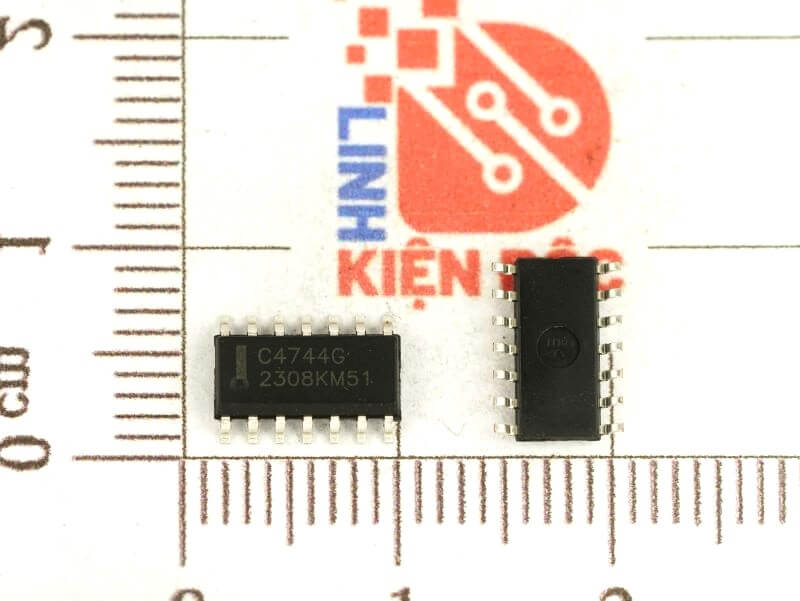

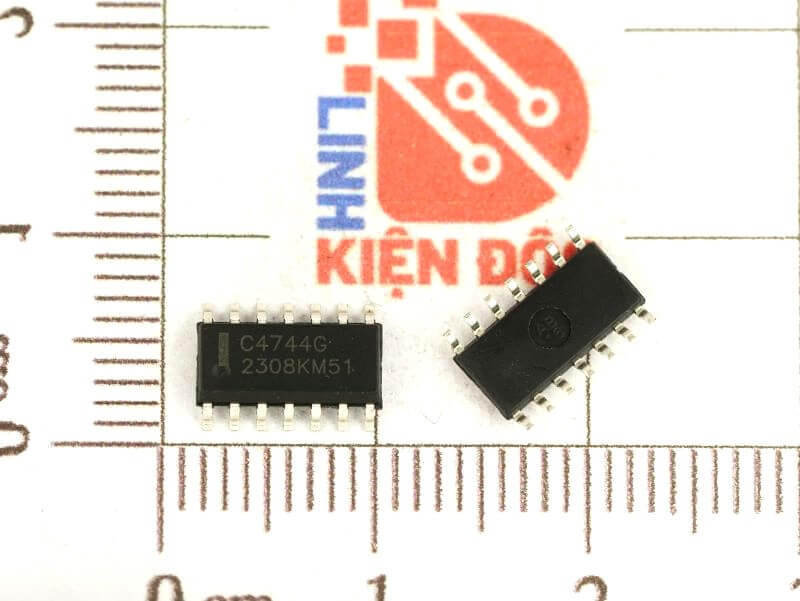

Hình ảnh thực tế C4744G

Thông số kỹ thuật IC C4744G

Sơ đồ cấu tạo của IC C4744G

Kích thước của IC C4744G

Datasheet C4744G
