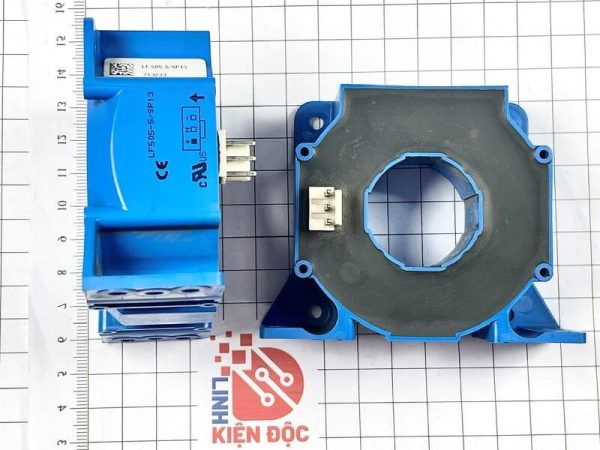

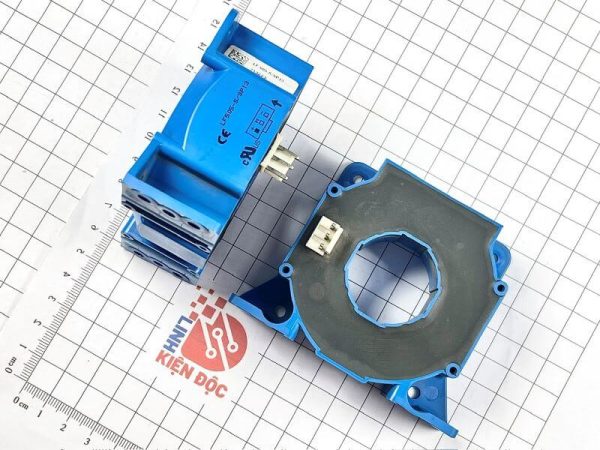

Cảm biến dòng LEM LF505-S/SP13 500A Tháo máy

Giới thiệu về LF505-S/SP13

• Mã đầy đủ: LF505-S/SP13

• Nhà sản xuất: LEM – hãng Thụy Sĩ chuyên về cảm biến dòng và điện áp

• Loại cảm biến: Open Loop Hall Effect Current Transducer

• Dòng điện danh định (Nominal Current): ±500 A

Đặc điểm nổi bật LF505-S/SP13

• Nguyên lý hoạt động Hall Effect mạch hở

• Đo được dòng AC, DC, và xung

• Cách ly điện giữa mạch đo và mạch công suất

• Phản hồi nhanh, độ trễ thấp (~3 µs)

• Đầu ra tương tự (analog output), tỷ lệ tuyến tính theo dòng đo

• Tiêu thụ điện năng thấp

• Kích thước nhỏ gọn, dễ lắp đặt trên bảng mạch

Thông số kỹ thuật chính LF505-S/SP13

• Dòng danh định (IPN): ±500 A

• Dòng cực đại (IPM): ±1500 A

• Nguồn cấp (Vcc): ±15 VDC

• Tỷ số biến dòng: 1:5000 (dùng với điện trở tải ngoài)

• Băng thông: lên đến 200 kHz

• Sai số tuyến tính (Linearity Error): ≤ 1% ở IPN

• Điện áp cách ly (Galvanic Isolation): thường ≥ 2.5 kV

• Thời gian đáp ứng (trễ): 3 µs

• Nhiệt độ hoạt động: −40°C đến +85°C

• Kết nối: qua lỗ xuyên tâm (primary conductor aperture), dễ lắp dây dẫn dòng lớn

• Đóng gói: loại xuyên lỗ (through-hole), công nghiệp, mã SP13 biểu thị phiên bản đóng gói theo chuẩn riêng

Ứng dụng LF505-S/SP13

• Biến tần điều khiển động cơ (inverter drives)

• Bộ nguồn xung (SMPS) công nghiệp

• Bộ sạc pin công suất lớn

• Hệ thống UPS / năng lượng tái tạo (solar, wind)

• Thiết bị đo lường & giám sát dòng tải

• Mạch bảo vệ quá dòng, kiểm tra tải

• Ứng dụng tự động hóa công nghiệp, điện lực
