Cảm biến dòng TKC90NA1540 90A

Giới thiệu chung

Cảm biến dòng TKC90NA1540 là loại cảm biến dựa trên hiệu ứng Hall, được thiết kế để đo dòng điện một chiều (DC) và xoay chiều (AC) với dải đo định mức 90 A. Thiết bị này giúp chuyển đổi dòng điện thành tín hiệu điện áp tuyến tính, cách ly hoàn toàn mạch đo với mạch công suất, đảm bảo an toàn và chính xác trong các ứng dụng công nghiệp.

Đặc điểm nổi bật

• Dòng định mức: 90 A

• Nguyên lý đo: Hiệu ứng Hall, cấu hình vòng hở (open-loop)

• Khả năng cách ly: Cách ly điện áp cao giữa phần đo và phần công suất

• Hiệu chỉnh: Có biến trở tinh chỉnh điểm 0 (zero) và hệ số khuếch đại (gain)

• Thiết kế lỗ luồn dây: Dễ dàng lắp đặt vào mạch mà không cần cắt dây nguồn

• Tốc độ đáp ứng nhanh: Phù hợp cho giám sát tải và bảo vệ thiết bị

Cấu tạo

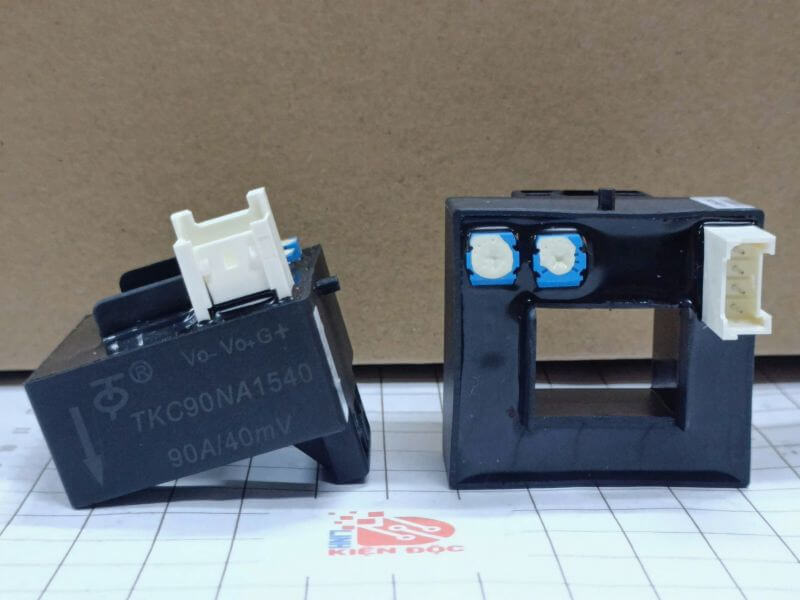

1. Vỏ nhựa cách điện bền và chịu nhiệt, bảo vệ linh kiện bên trong

2. Lỗ luồn dây kích thước phù hợp để đo trực tiếp trên dây nguồn hoặc thanh dẫn

3. Cảm biến Hall phát hiện từ trường do dòng điện tạo ra

4. Mạch xử lý và khuếch đại tín hiệu để xuất ra dạng điện áp dễ đọc

5. Các biến trở điều chỉnh zero và gain

6. Đầu nối tín hiệu để kết nối với PLC, vi điều khiển hoặc thiết bị đo

Ứng dụng

• Giám sát dòng điện trong biến tần, inverter, UPS

• Bảo vệ quá dòng cho động cơ và thiết bị điện

• Đo công suất và năng lượng tiêu thụ

• Ứng dụng trong hệ thống năng lượng tái tạo (điện mặt trời, điện gió)

• Hệ thống điều khiển và tự động hóa công nghiệp

Thông số kỹ thuật

• Dòng định mức: 90 A

• Dòng đo tối đa: ~180 A (ngắn hạn)

• Nguyên lý đo: Hall effect – open-loop

• Điện áp cấp: ±15 V DC hoặc 5 V (tùy phiên bản)

• Điện áp đầu ra: tuyến tính 0–5 V hoặc ±4 V

• Độ chính xác: ±1% FS

• Độ tuyến tính: ≤0.2% FS

• Thời gian đáp ứng: 5–10 µs

• Điện trở tải: ≥10 kΩ

• Cách ly điện áp: 2.5–3 kV

• Nhiệt độ làm việc: –25 °C đến +85 °C
