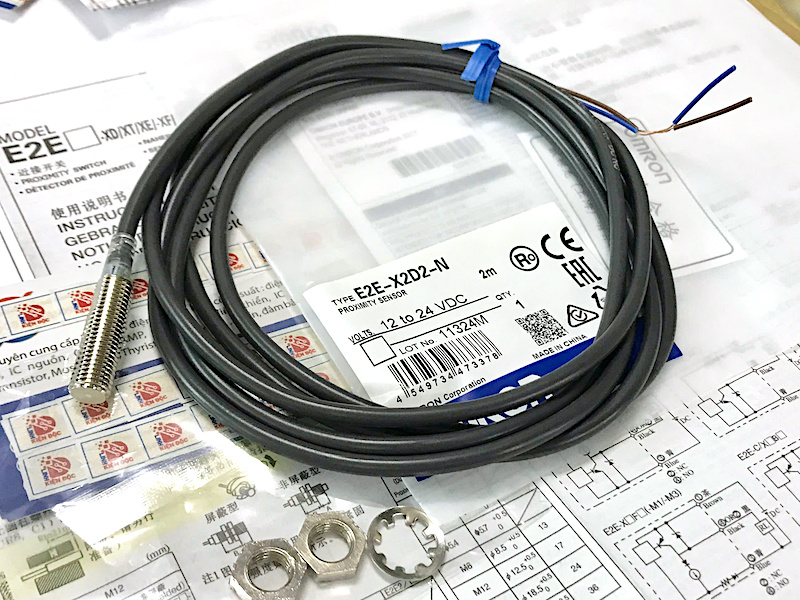

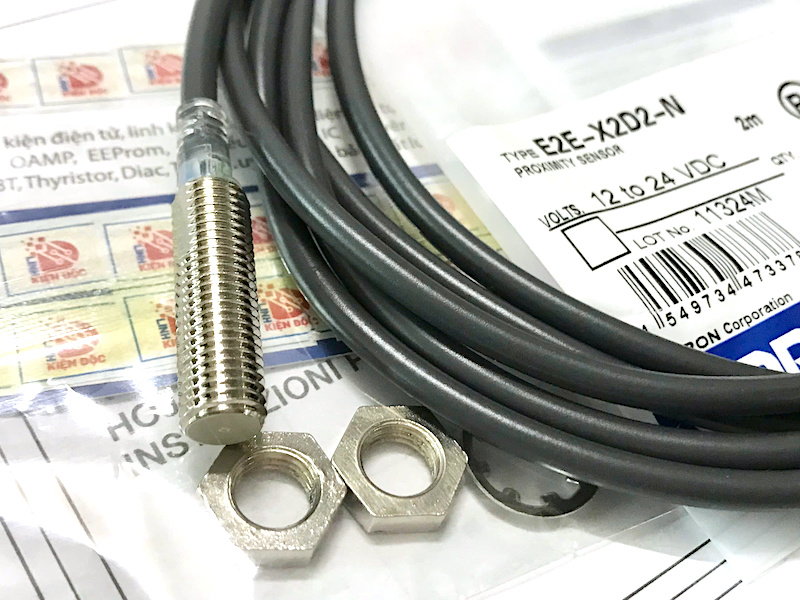

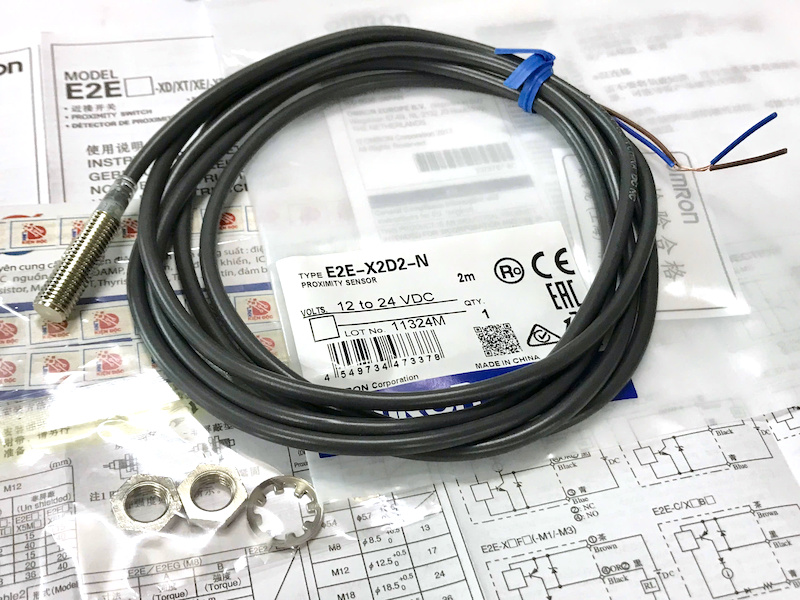

Hai model E2E-X2D2-N và E2E-X2D2-N-Z thuộc dòng E2E nổi tiếng của OMRON – cảm biến tiệm cận từ có độ bền cao, phát hiện kim loại ở khoảng cách 2 mm. Đây là dòng cảm biến được dùng rất rộng rãi trong máy móc tự động hóa, dây chuyền sản xuất, robot, khuôn dập và cơ cấu hành trình.
Cả hai cảm biến đều sử dụng tín hiệu NC (Normally Closed – thường đóng), hoạt động ở 12–24VDC, thân ren M12 shielded, và dây dài 2 mét.
Điểm khác nhau duy nhất: kiểu mã Z là biến thể theo tiêu chuẩn đóng gói/series, không khác thông số, không khác hoạt động.
1. Thông số kỹ thuật
| Thông số | E2E-X2D2-N | E2E-X2D2-N-Z |
|---|---|---|
| Khoảng cách phát hiện | 2 mm | 2 mm |
| Kiểu hoạt động | NC (Normally Closed) | NC (Normally Closed) |
| Nguồn cấp | 12–24VDC | 12–24VDC |
| Kiểu dây | Dây liền 2m | Dây liền 2m |
| Đường kính ren | M8 | M8 |
| Tần số đáp ứng | ~1 kHz | ~1 kHz |
| Dòng tải tối đa | 100 mA | 100 mA |
| Điện áp rò | < 0.8 mA | < 0.8 mA |
| Chuẩn bảo vệ | IP67 | IP67 |
| Nhiệt độ làm việc | –25…+70°C | –25…+70°C |
2. Chức năng
-
Phát hiện vật kim loại trong phạm vi 2 mm
-
Đóng/mở tín hiệu điều khiển về PLC, rơ le, bộ đếm
-
Dùng để xác định vị trí hành trình, giới hạn, điểm dừng
-
Báo trạng thái của chi tiết trong cơ cấu máy
3. Nguyên lý hoạt động
Cảm biến tiệm cận cảm ứng hoạt động dựa trên:
-
Cuộn dây tạo ra trường điện từ xoay chiều ở đầu cảm biến
-
Khi có vật kim loại tiến gần (≤2 mm), trường điện từ thay đổi
-
Mạch điện bên trong nhận biến đổi → chuyển trạng thái đầu ra
-
Vì là loại NC, cảm biến đang đóng khi không có vật
-
Khi vật đến gần → mạch mở ra
-
Đặc tính này rất ổn định trong môi trường có dầu, bụi, độ ẩm cao.
4. Ứng dụng thực tế
-
Máy CNC, máy dập, máy đột
-
Dây chuyền tự động hóa, phân loại sản phẩm
-
Giới hạn hành trình xi lanh, xy-lanh khí nén
-
Robot công nghiệp
-
Kiểm tra có/không sản phẩm trên băng tải
-
Báo vị trí khuôn, jig, đồ gá
5. So sánh nhanh hai model
| Tiêu chí | E2E-X2D2-N | E2E-X2D2-N-Z |
|---|---|---|
| Thông số kỹ thuật | Giống | Giống |
| Chức năng | Giống | Giống |
| Nguyên lý | Giống | Giống |
| Kiểu dây | 2m | 2m |
| Điểm khác biệt | Không có khác biệt kỹ thuật | Mã Z: biến thể đóng gói/series, không thay đổi chất lượng & thông số |
