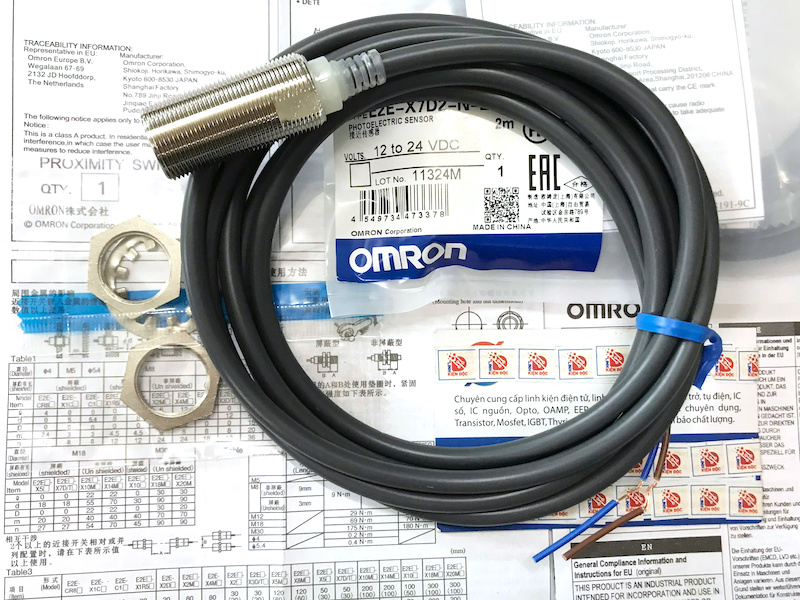

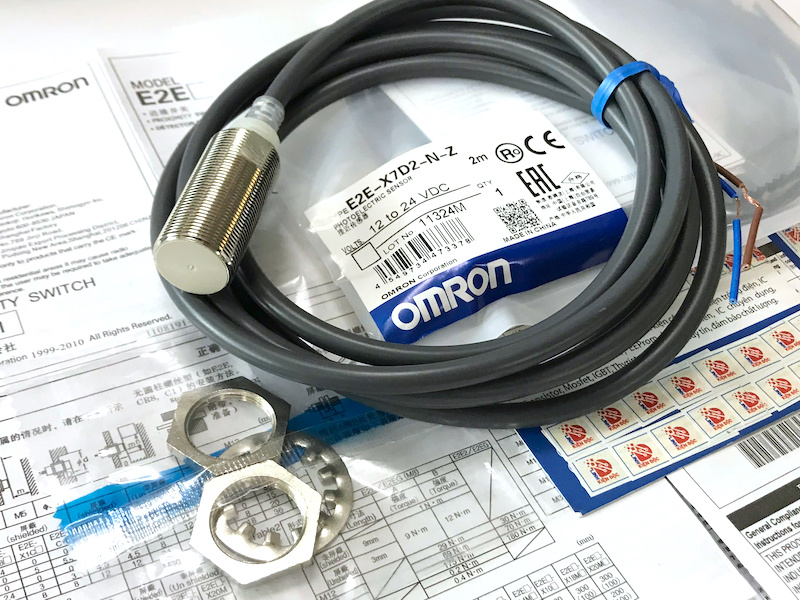

Giới thiệu cảm biến tiệm cận OMRON E2E-X7D2-N và E2E-X7D2-N-Z

OMRON E2E-X7D2-N và E2E-X7D2-N-Z là cảm biến tiệm cận cảm ứng từ thuộc dòng E2E-X của OMRON, chuyên dùng để phát hiện kim loại trong phạm vi 7 mm ±10%. Đây là dòng NC – Thường đóng, dùng nguồn 12–24VDC, phù hợp cho các ứng dụng cần tín hiệu đảo ngược (có vật → OFF, không vật → ON).

Hai model có cấu tạo – thông số – chức năng hoàn toàn giống nhau. Ký hiệu “-Z” chỉ khác về chuẩn đóng gói/phiên bản phân phối theo thị trường.

Dòng E2E của OMRON nổi tiếng độ bền cao, hoạt động ổn định trong môi trường bụi, dầu, ẩm với chuẩn IP67.

Nguyên lý hoạt động

Cảm biến dùng trường điện từ để phát hiện vật kim loại.

• Khi không có vật trong vùng cảm ứng → ngõ ra NC đóng mạch.

• Khi có vật kim loại tiến vào → cảm biến phát hiện sự thay đổi → ngõ ra NC mở mạch.

Do hoạt động hoàn toàn không tiếp xúc, cảm biến không bị mài mòn và tuổi thọ rất cao.

Giải thích tên gọi

Thông số kỹ thuật

Hướng dẫn lắp đặt

• Khoảng cách lắp đặt tối thiểu với vật kim loại phải đúng theo datasheet để tránh tác động sai

• Không lắp quá sát cảm biến cùng loại (tránh giao thoa)

• Dùng đai ốc siết đúng lực để tránh hỏng ren

• Tránh dây nguồn chạy sát nguồn nhiễu lớn (motor, biến tần)

Đấu dây (2 dây DC – NO)

Hướng dẫn lắp đặt

• Không lắp cảm biến quá sát vật kim loại khác (tránh ảnh hưởng vùng từ)

• Đảm bảo đúng khoảng cách lắp đặt theo datasheet để đạt độ nhạy 7 mm chuẩn

• Tránh dây chạy sát nguồn gây nhiễu (động cơ, biến tần)

• Dùng đai ốc siết đúng lực để tránh làm nứt vỏ hoặc biến dạng ren

Sơ đồ đấu dây

2 dây DC – NC

Ứng dụng

• Máy CNC, robot, băng tải

• Kiểm soát vị trí cơ cấu chấp hành

• Phát hiện chi tiết kim loại trên dây chuyền

• Hệ thống tự động hóa cần tín hiệu NC để đảm bảo an toàn (mất nguồn → OFF)

• Công tắc hành trình không tiếp xúc trong môi trường ẩm, bụi, dầu

Sơ đồ khối tổng quan
