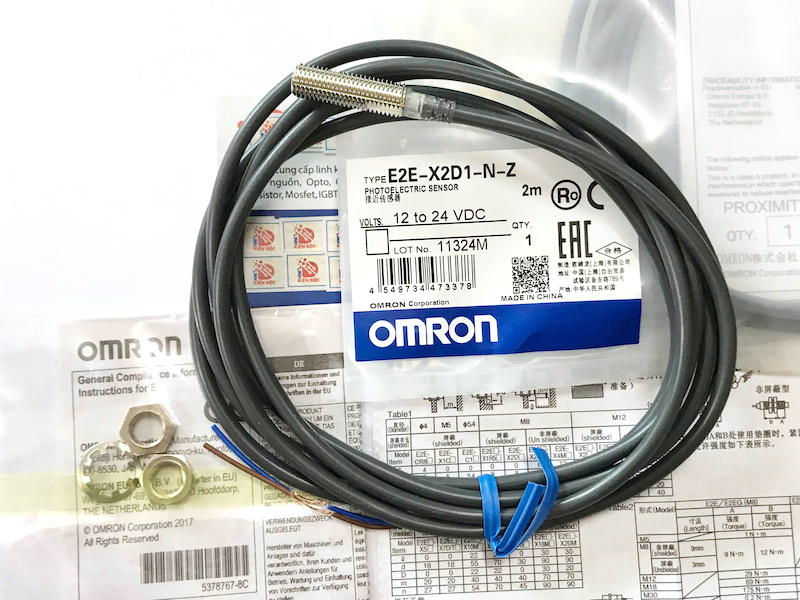

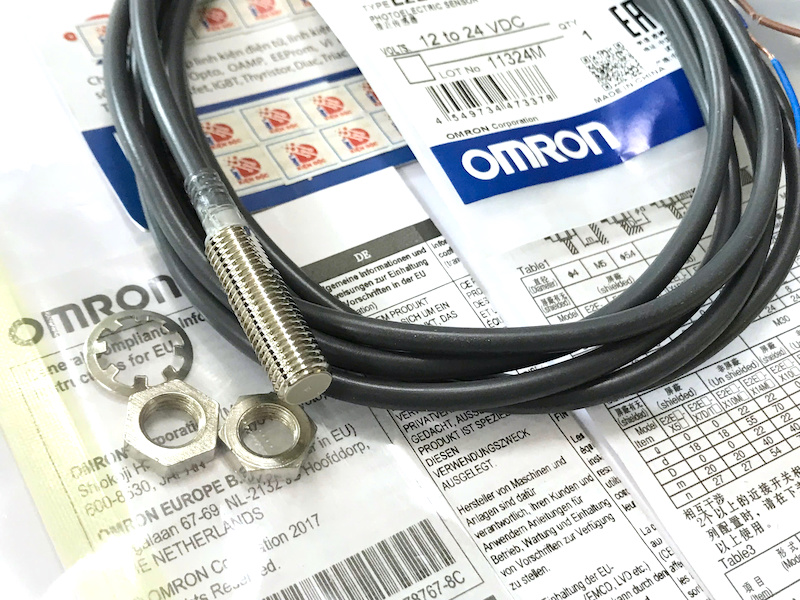

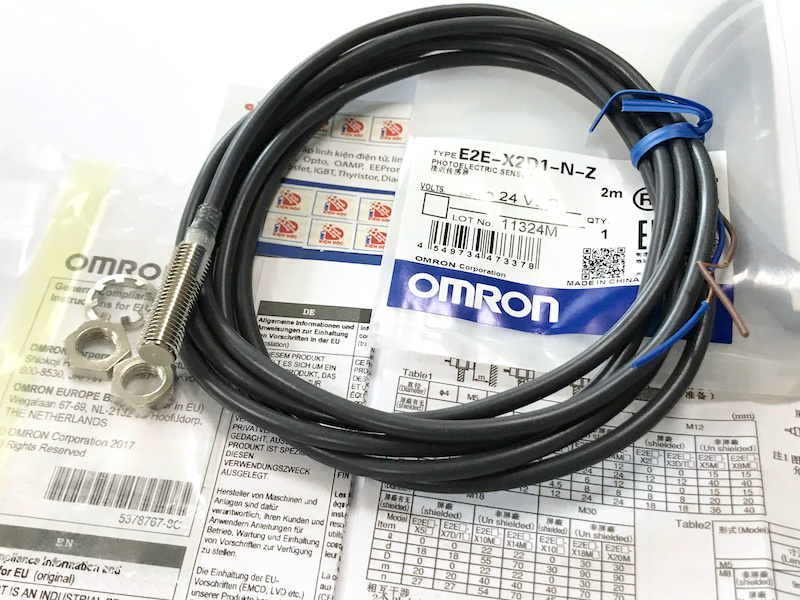

Giới thiệu cảm biến tiệm cận Omron E2E-X2D2-N và E2E-X2D2-N-Z

Cảm biến tiệm cận Omron E2E-X2D1 series là dòng cảm biến cảm ứng không tiếp xúc, được sử dụng phổ biến trong công nghiệp để phát hiện các chi tiết kim loại. Hai model E2E-X2D1-N và E2E-X2D1-N-Z đều thuộc dòng 2‑wire DC, nhưng có sự khác biệt về khả năng chống nhiễu và cực tính.

1. Thông số kỹ thuật chuẩn (theo datasheet Omron)

Lưu ý:

• Dòng 2‑wire vận hành giống công tắc, output đóng/ngắt tải, không phải transistor 3‑wire NPN/PNP.

• Phiên bản “-Z” được ghi nhận có cải thiện khả năng chống nhiễu và ổn định điện, nhưng chưa có datasheet chính thức từ Omron.

Giải thích tên gọi

2. Nguyên lý hoạt động

Cảm biến tiệm cận E2E-X2D1 sử dụng nguyên lý cảm ứng điện từ:

1. Một cuộn dây bên trong cảm biến tạo từ trường.

2. Khi có vật kim loại đi vào vùng cảm ứng, từ trường bị thay đổi.

3. Cảm biến nhận biết sự thay đổi và chuyển thành tín hiệu NO hoặc NC, điều khiển tải ngoài như PLC, relay.

Vì là 2‑wire, output hoạt động như công tắc — không phải transistor xuất tín hiệu kiểu 3‑wire.

3. Chức năng

• Phát hiện không tiếp xúc: Bảo vệ chi tiết, tránh mài mòn cơ học.

• Thời gian phản hồi nhanh: ~1 ms, phù hợp ứng dụng tốc độ cao.

• Chịu tải DC: Tối đa 200 mA.

• Ổn định điện: Phiên bản “-Z” tăng khả năng chống nhiễu và hoạt động ổn định khi nguồn DC đảo cực.

• Dễ lắp đặt: Ren M12, vỏ kim loại bền, dây 2 m hoặc giắc cắm.

4. Ứng dụng

• Phát hiện vị trí chi tiết kim loại trên băng chuyền.

• Điều khiển hành trình xy lanh tự động.

• Kiểm tra sự hiện diện của chi tiết trong máy móc sản xuất.

• Bảo vệ quá trình sản xuất bằng cách phát hiện vật thể ngoài dự kiến.

• Kết nối trực tiếp với PLC hoặc relay cho các ứng dụng tự động hóa.

5. Điểm khác biệt chính

Tóm lại:

• Dùng E2E-X2D1-N cho môi trường tiêu chuẩn.

• Dùng E2E-X2D1-N-Z nếu cần ổn định và chống nhiễu cao, nhưng lưu ý thông tin này chưa được Omron xác nhận chính thức.

Sơ đồ khối tổng quan
