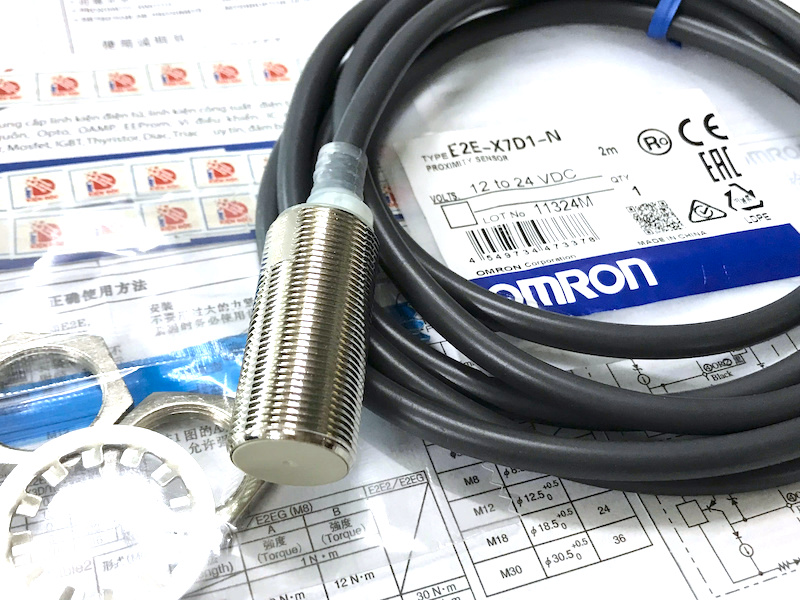

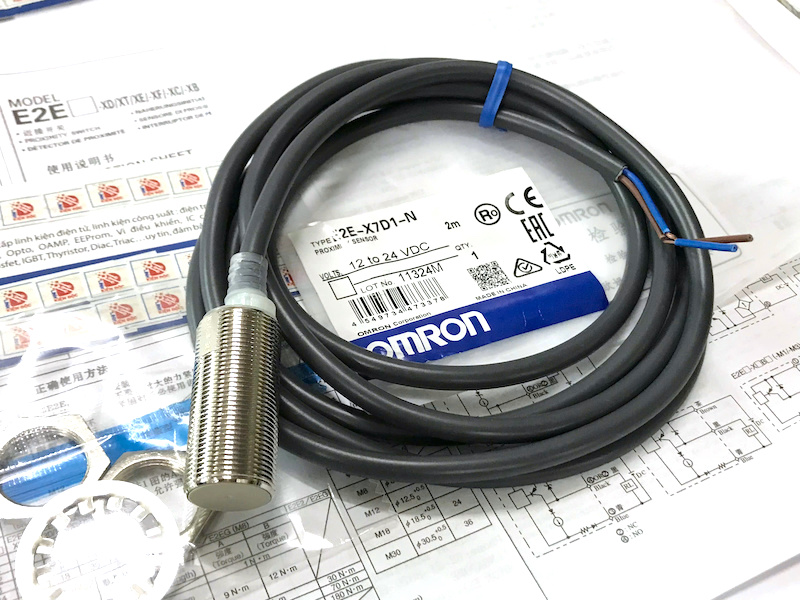

Giới thiệu cảm biến tiệm cận OMRON E2E-X7D1-N và E2E-X7D1-N-Z

OMRON E2E-X7D1-N và E2E-X7D1-N-Z thuộc dòng cảm biến tiệm cận E2E-X nổi tiếng của OMRON, được dùng rộng rãi trong tự động hóa công nghiệp để phát hiện kim loại ở khoảng cách 7 mm ±10% mà không cần tiếp xúc cơ khí.

Cả hai có thiết kế thân M12, ngõ ra NO – 2 dây DC, hoạt động với nguồn 12–24VDC, dây dài 2m.
Mã “-Z” chỉ là mã phiên bản/đóng gói dùng cho thị trường hoặc quy cách phân phối, không ảnh hưởng đến thông số hoặc chức năng.

Dòng E2E của OMRON được đánh giá là một trong các cảm biến tiệm cận có độ bền cao nhất, hoạt động ổn định trong môi trường công nghiệp rung động – bụi – dầu – ẩm.

Giải thích tên gọi

Thông số kỹ thuật

Hướng dẫn lắp đặt

• Khoảng cách lắp đặt tối thiểu với vật kim loại phải đúng theo datasheet để tránh tác động sai

• Không lắp quá sát cảm biến cùng loại (tránh giao thoa)

• Dùng đai ốc siết đúng lực để tránh hỏng ren

• Tránh dây nguồn chạy sát nguồn nhiễu lớn (motor, biến tần)

Đấu dây (2 dây DC – NO)

Nguyên lý hoạt động

Cảm biến tạo ra trường điện từ tại đầu dò. Khi vật kim loại tiến vào vùng này:

1. Từ trường bị thay đổi

2. Mạch xử lý phát hiện biến thiên

3. Ngõ ra NO chuyển từ mở sang đóng → gửi tín hiệu về PLC

Do không cần tiếp xúc cơ học, tuổi thọ cảm biến gần như không giới hạn và không bị mài mòn.

Lưu ý sử dụng

• Không dùng để phát hiện nhôm hoặc inox trong khoảng cách xa (sẽ giảm độ nhạy)

• Nhiệt độ quá cao >70°C làm giảm tuổi thọ

• Tránh va đập mạnh vào đầu cảm biến

• Không đấu nhầm cực nguồn DC

Ưu điểm

• Bền, ổn định, gần như không hỏng

• Phản hồi nhanh

• Không tiếp xúc → không mòn

• Chịu môi trường công nghiệp tốt

• Thay thế dễ dàng nhờ chuẩn M12

Sơ đồ khối tổng quan
