1. Cáp dẹt IDE14 28AWG 2.54mm là gì?

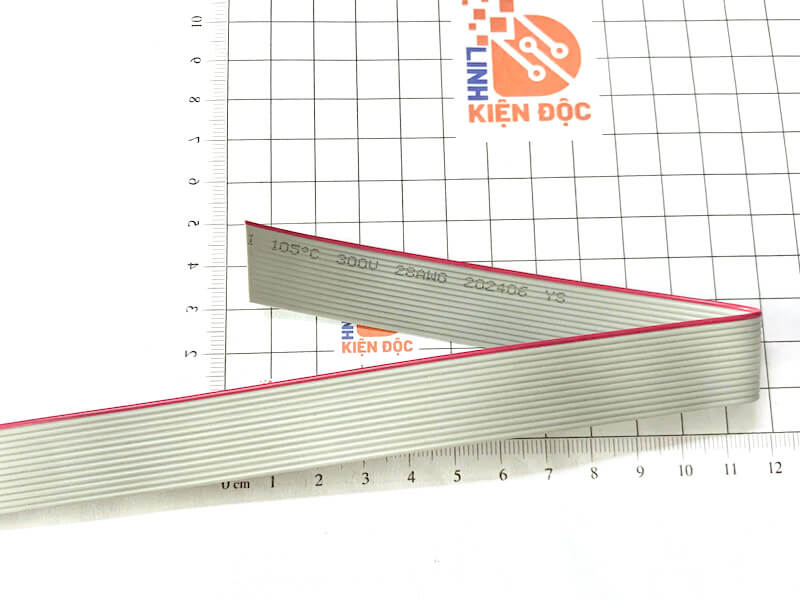

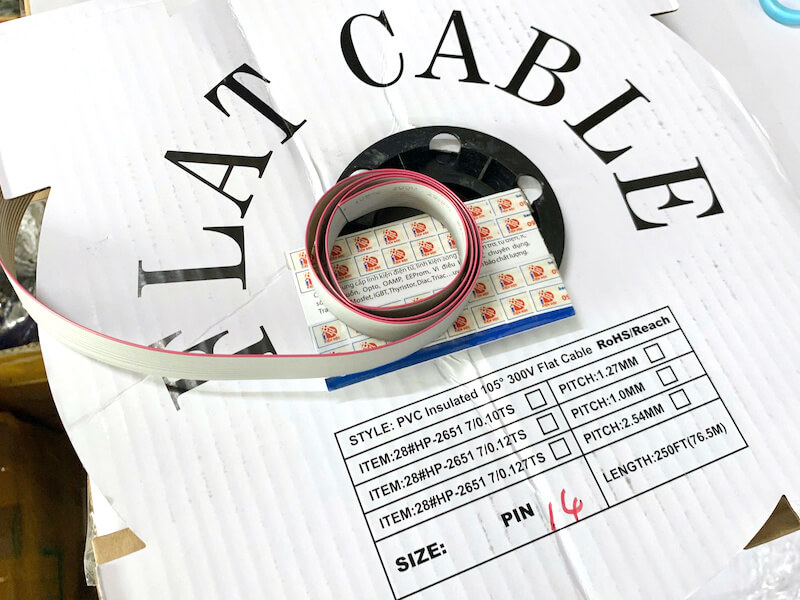

Cáp dẹt IDE14 hay Ribbon Cable 14P là loại cáp gồm 14 lõi dây dẫn được sắp xếp song song và bọc cách điện bằng nhựa.

Thiết kế dạng dẹt giúp các lõi dây được cố định theo đúng khoảng cách, thuận tiện cho việc kết nối với các loại đầu nối nhiều chân.

Với khoảng cách 2.54mm (0.1 inch), cáp tương thích với nhiều linh kiện điện tử phổ biến như:

• Đầu nối IDC 14P.
• Header 14 chân.
• Socket 2.54mm.
• Connector PCB.
• Module điều khiển.
• Bo mạch điện tử.

---

2. Chức năng của cáp dẹt IDE14

Kết nối các bo mạch điện tử

Cáp được sử dụng để kết nối tín hiệu giữa các bo mạch, module hoặc thiết bị điện tử.

Ví dụ:

Bo mạch điều khiển → Cáp IDE14 → Bo mạch ngoại vi

---

Truyền nhiều đường tín hiệu

Với 14 lõi, cáp có thể truyền đồng thời nhiều đường tín hiệu trong cùng một bó dây, chẳng hạn:

• Tín hiệu điều khiển.
• Tín hiệu dữ liệu.
• Nguồn cấp.
• GND.
• Tín hiệu cảm biến.
• Tín hiệu I/O.

Việc sử dụng cáp dẹt giúp giảm số lượng dây rời và làm hệ thống đi dây gọn gàng hơn.

---

Kết nối đầu IDC 14P

Khoảng cách lõi 2.54mm phù hợp với đầu nối IDC cùng chuẩn. Cáp có thể được bấm đầu IDC để tạo thành dây kết nối hoàn chỉnh giữa hai bo mạch hoặc thiết bị.

---

Giúp bố trí dây điện gọn gàng

Các lõi dây được xếp song song và cố định bằng lớp nhựa cách điện, giúp hạn chế dây bị rối và thuận tiện khi lắp đặt bên trong thiết bị.

---

3. Thông số kỹ thuật

Thông số	Chi tiết
Tên sản phẩm	Cáp dẹt cách điện bằng nhựa IDE14 28AWG 2.54mm 14 sợi dài 1m
Loại cáp	Cáp dẹt / Ribbon Cable
Số lõi	14 sợi (14P)
Kích thước dây	28AWG
Khoảng cách lõi	2.54mm (0.1 inch)
Chiều dài	1m
Vỏ cách điện	Nhựa
Kiểu dây	Dạng dẹt, các lõi song song
Đầu cáp	Dây rời, có thể bấm đầu nối
Đầu nối tương thích	IDC 14P, Header 2.54mm và các connector tương thích
Ứng dụng	PCB, module điện tử, thiết bị điều khiển, tự động hóa, DIY
Hình thức	Mới

Lưu ý: Điện áp chịu đựng, dòng điện cho phép và vật liệu cách điện cụ thể có thể thay đổi tùy nhà sản xuất. Khi sử dụng cho đường nguồn hoặc tải điện, nên kiểm tra thông số kỹ thuật của đúng loại cáp.

---

4. Ý nghĩa các thông số

14 sợi

Cáp gồm 14 lõi dây dẫn được bố trí song song.

Số lượng lõi lớn hơn cáp IDE8, phù hợp với những hệ thống cần nhiều đường kết nối hơn nhưng vẫn muốn sử dụng một bó dây gọn gàng.

---

Dây 28AWG

28AWG là kích thước dây thường được sử dụng cho các đường tín hiệu và mạch điện tử công suất thấp.

Cáp phù hợp với:

• Tín hiệu logic.
• Tín hiệu điều khiển.
• Kết nối module.
• Đường tín hiệu giữa các PCB.

Không nên sử dụng cáp cho tải dòng lớn nếu chưa xác định khả năng chịu dòng thực tế của dây và điều kiện lắp đặt.

---

Khoảng cách 2.54mm

Khoảng cách giữa tâm các lõi dây là:

2.54mm = 0.1 inch

Đây là chuẩn phổ biến trong điện tử, đặc biệt với các loại header và IDC connector.

---

Chiều dài 1m

Cáp có chiều dài 1 mét, thích hợp để kết nối các thiết bị hoặc bo mạch nằm cách nhau một khoảng tương đối xa.

Cáp cũng có thể được cắt thành các đoạn ngắn hơn tùy nhu cầu sử dụng.

---

5. Ứng dụng của cáp dẹt IDE14 28AWG

5.1. Kết nối bo mạch PCB

Cáp IDE14 có thể sử dụng để kết nối:

• Bo mạch điều khiển.
• Bo mạch giao tiếp.
• Module I/O.
• Mạch hiển thị.
• Mạch cảm biến.
• Bo mạch ngoại vi.

---

5.2. Kết nối IDC 14P

Đây là ứng dụng phổ biến của cáp ribbon 14 lõi.

Có thể sử dụng để tạo dây:

IDC 14P ↔ IDC 14P

hoặc:

IDC 14P ↔ Header 2.54mm

Tùy vào loại đầu nối và thiết bị cần kết nối.

---

5.3. Arduino và vi điều khiển

Cáp có thể sử dụng trong các dự án sử dụng:

• Arduino.
• Vi điều khiển.
• Raspberry Pi.
• Module I/O.
• Module cảm biến.
• Mạch relay.
• Module hiển thị.

Đặc biệt hữu ích khi cần đưa nhiều tín hiệu từ một bo mạch đến module khác.

---

5.4. Thiết bị tự động hóa

Cáp dẹt 14 lõi có thể được sử dụng trong:

• PLC.
• Module I/O.
• Bộ điều khiển.
• Thiết bị đo lường.
• Máy móc tự động.
• Hệ thống điều khiển.

Các đường dây có thể được dùng cho tín hiệu điều khiển, dữ liệu hoặc nguồn phụ tùy thiết kế hệ thống.

---

5.5. Thiết bị điện tử và máy tính

Ribbon cable với bước 2.54mm được sử dụng trong nhiều thiết bị điện tử để kết nối các bo mạch hoặc cụm linh kiện bên trong.

Cáp IDE14 có thể phù hợp với những thiết bị sử dụng đầu nối 14 chân cùng chuẩn.

---

5.6. Sửa chữa và chế tạo thiết bị

Cáp dài 1m cho phép người dùng linh hoạt cắt thành các đoạn theo kích thước cần thiết.

Có thể dùng để:

• Thay dây cáp cũ.
• Chế tạo dây kết nối.
• Sửa chữa thiết bị điện tử.
• Làm dây IDC.
• Lắp ráp mạch DIY.

---

6. Ưu điểm của cáp dẹt IDE14

14 lõi dây trong thiết kế nhỏ gọn

Giúp truyền nhiều đường tín hiệu mà không cần sử dụng 14 dây đơn riêng biệt.

Chuẩn 2.54mm phổ biến

Tương thích với nhiều loại IDC connector và header 2.54mm.

Dây 28AWG

Phù hợp với nhiều ứng dụng tín hiệu và điều khiển điện tử.

Chiều dài 1m

Có thể sử dụng trực tiếp hoặc cắt thành các đoạn nhỏ hơn.

Dễ bấm đầu nối

Có thể kết hợp với đầu IDC 14P để tạo thành dây kết nối hoàn chỉnh.

Đi dây gọn gàng

Thiết kế ribbon giúp các dây được giữ song song, thuận tiện khi bố trí trong thiết bị.

---

7. Cách sử dụng cáp IDE14 28AWG

Bước 1: Kiểm tra số chân

Đảm bảo thiết bị sử dụng 14 đường kết nối hoặc đầu IDC 14P.

Bước 2: Kiểm tra bước chân

Đảm bảo đầu nối sử dụng chuẩn 2.54mm.

Bước 3: Xác định chiều dài

Đo khoảng cách giữa hai vị trí kết nối và cắt cáp theo chiều dài phù hợp.

Bước 4: Bấm đầu nối

Sử dụng đầu IDC 14P hoặc đầu nối tương thích để bấm vào hai đầu cáp.

Bước 5: Kiểm tra thứ tự chân

Xác định chính xác chân số 1, VCC, GND và các đường tín hiệu trước khi kết nối.

Bước 6: Kiểm tra trước khi cấp nguồn

Dùng đồng hồ đo nếu cần để kiểm tra thông mạch và tránh tình trạng chập hoặc đấu nhầm chân.

---

8. Lưu ý khi sử dụng

• Kiểm tra đúng 14 lõi trước khi bấm đầu nối.
• Đảm bảo đầu nối có bước chân 2.54mm.
• Không mặc định cáp 28AWG có thể chịu dòng lớn.
• Không kéo mạnh cáp tại vị trí đầu nối.
• Kiểm tra đúng thứ tự chân trước khi cấp nguồn.
• Tránh để cáp tiếp xúc trực tiếp với nguồn nhiệt cao.
• Khi bấm IDC, cần đảm bảo các lõi được đặt đúng vị trí.
• Nếu sử dụng cho đường truyền tín hiệu tốc độ cao, nên xem xét yêu cầu về nhiễu và đặc tính của hệ thống.

---

9. Câu hỏi thường gặp

Cáp IDE14 có bao nhiêu sợi?

Cáp IDE14 gồm 14 lõi dây dẫn.

Cáp IDE14 có bước bao nhiêu?

Cáp có khoảng cách lõi 2.54mm (0.1 inch).

Cáp IDE14 dùng đầu IDC bao nhiêu chân?

Cáp phù hợp với đầu IDC 14P có cùng bước 2.54mm.

Cáp IDE14 dài bao nhiêu?

Sản phẩm có chiều dài 1 mét và có thể cắt thành các đoạn ngắn hơn.

Cáp 28AWG IDE14 dùng cho nguồn được không?

Có thể sử dụng cho các đường nguồn dòng nhỏ trong phạm vi phù hợp, nhưng không nên dùng cho tải công suất lớn nếu chưa xác định khả năng chịu dòng của dây.

Có thể dùng cáp IDE14 cho Arduino không?

Có thể nếu Arduino, module hoặc đầu nối sử dụng chuẩn 2.54mm và sơ đồ chân phù hợp.
