1. Cáp FFC/FPC 20624 1.0mm 18P là gì?

FFC (Flexible Flat Cable) là cáp dẹt mềm gồm nhiều đường dẫn điện được bố trí song song trên một dải cáp phẳng. Loại cáp này thường kết hợp với đầu nối FFC/FPC, đặc biệt là connector dạng ZIF hoặc LIF.

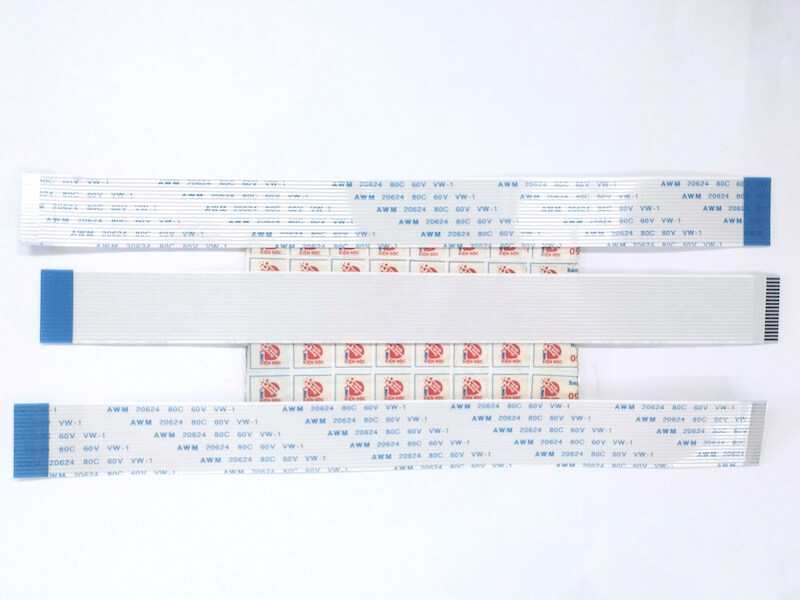

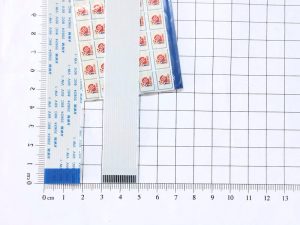

Cáp ngược FFC/FPC 20624 1.0mm 18P dài 20cm có các đặc điểm chính:

• 18 đường dẫn điện – 18P.
• Khoảng cách chân 1.0mm – pitch 1.0mm.
• Chiều dài 20cm – 200mm.
• Chuẩn/mã cáp AWM 20624.
• Cấu hình tiếp điểm ngược – REVERSE/Type B.

Điểm khác biệt quan trọng của loại cáp ngược là hai đầu tiếp xúc được bố trí theo hướng đối nhau. Nhờ vậy, cáp có thể phù hợp với những thiết bị mà hai đầu connector yêu cầu mặt tiếp xúc khác nhau.

---

2. Chức năng của cáp ngược FFC/FPC 18P

Kết nối giữa các bo mạch PCB

Chức năng chính của cáp là tạo đường kết nối điện giữa hai bo mạch hoặc giữa PCB với một module điện tử.

Thay vì sử dụng 18 dây dẫn riêng biệt, FFC tích hợp các đường dẫn thành một dải cáp phẳng, giúp hệ thống gọn gàng và dễ bố trí hơn.

Truyền tín hiệu và dữ liệu

18 đường dẫn điện có thể được sử dụng để truyền các loại tín hiệu khác nhau tùy thuộc vào thiết kế của thiết bị, chẳng hạn như:

• Tín hiệu điều khiển.
• Tín hiệu dữ liệu.
• Tín hiệu cảm biến.
• Tín hiệu giao tiếp.
• Đường cấp nguồn.

Việc mỗi chân đảm nhiệm chức năng gì phụ thuộc vào sơ đồ mạch của thiết bị, không được quy định cố định bởi mã cáp.

Kết nối các module điện tử

Cáp 18P có thể được sử dụng để kết nối nhiều module như:

• Module hiển thị.
• Bo mạch điều khiển.
• Module cảm biến.
• Bo mạch phụ.
• Bảng điều khiển.
• Module giao tiếp.

Tiết kiệm không gian

Thiết kế dạng dẹt và mỏng giúp cáp FFC phù hợp với các thiết bị có không gian đi dây hạn chế.

Kết nối connector có hướng tiếp xúc đối nhau

Đây là ưu điểm nổi bật của phiên bản REVERSE.

Khi hai connector được bố trí sao cho một đầu yêu cầu tiếp xúc ở mặt này và đầu còn lại yêu cầu tiếp xúc ở mặt đối diện, cáp ngược có thể giúp kết nối trực tiếp mà không cần xoắn cáp.

---

3. Thông số kỹ thuật cáp FFC/FPC 20624 18P 1.0mm 20cm

Thông số	Chi tiết
Tên sản phẩm	Cáp ngược FFC/FPC 20624
Loại cáp	Flexible Flat Cable – FFC/FPC
Chuẩn cáp	AWM 20624
Số chân	18P
Khoảng cách chân (Pitch)	1.0mm
Chiều dài	20cm / 200mm
Kiểu tiếp điểm	Ngược / REVERSE / Type B
Số đường dẫn	18
Điện áp định mức	60V*
Nhiệt độ làm việc	80°C*
Tiêu chuẩn chống cháy	VW-1*
Đầu nối tương thích	FFC/FPC 18P, pitch 1.0mm
Kiểu cáp	Dẹt, mềm
Ứng dụng	Kết nối PCB, module và thiết bị điện tử

* 60V, 80°C và VW-1 là các thông số thường được công bố cho dòng AWM 20624. Khi sử dụng trong thiết kế yêu cầu kỹ thuật hoặc chứng nhận cụ thể, nên kiểm tra datasheet của đúng nhà sản xuất và phiên bản cáp thực tế.



---

4. Ưu điểm của cáp ngược FFC/FPC 20624 18P

Thiết kế tiếp điểm REVERSE

Hai đầu cáp có hướng tiếp xúc đối nhau, giúp sản phẩm phù hợp với các connector được bố trí theo hai hướng khác nhau.

Đây là đặc điểm quan trọng giúp phân biệt cáp REVERSE/Type B với cáp thuận Type A.

18 đường dẫn tín hiệu

Với 18P, cáp có khả năng kết nối nhiều đường tín hiệu giữa hai bo mạch hoặc module điện tử.

Pitch 1.0mm

Khoảng cách chân 1.0mm giúp cáp tương thích với các đầu nối FFC/FPC có cùng pitch và số chân.

Chiều dài 20cm

Chiều dài 200mm phù hợp với nhiều thiết bị cần kết nối các PCB hoặc module ở khoảng cách tương đối xa.

Thiết kế dẹt và linh hoạt

Cáp có thể được bố trí trong không gian hẹp tốt hơn so với nhiều dây dẫn rời, giúp hệ thống gọn gàng và dễ quản lý.

---

5. Ứng dụng của cáp FFC/FPC 18P 1.0mm

Cáp ngược FFC/FPC 18P có thể được sử dụng trong nhiều thiết bị điện tử.

Kết nối bo mạch PCB

Dùng để kết nối bo mạch chính với bo mạch phụ, module xử lý hoặc các mạch chức năng khác.

Module màn hình

Có thể sử dụng để kết nối module màn hình với PCB điều khiển khi các thông số về số chân, pitch, hướng tiếp xúc và connector tương thích.

Máy in và máy scan

FFC thường được sử dụng để kết nối các bo mạch với module cảm biến, cơ cấu chuyển động và hệ thống điều khiển trong thiết bị văn phòng.

Thiết bị điện tử tiêu dùng

Cáp dẹt mềm có thể được sử dụng trong nhiều thiết bị điện tử cần truyền nhiều đường tín hiệu nhưng yêu cầu tiết kiệm không gian.

Thiết bị điều khiển

Có thể kết nối bảng điều khiển với bo mạch xử lý hoặc module chức năng.

Thiết bị tự động hóa

Phù hợp để kết nối các module điều khiển, cảm biến và PCB trong một số hệ thống tự động hóa.

Sửa chữa thiết bị điện tử

Sản phẩm thích hợp để thay thế cáp FFC 18P bị rách, gãy hoặc hư hỏng nếu các thông số hoàn toàn tương thích.

Dự án DIY và phát triển phần cứng

Có thể sử dụng trong các dự án Arduino, ESP32, robot, IoT và prototype điện tử khi thiết bị sử dụng connector FFC/FPC phù hợp.

---

6. Cáp FFC ngược REVERSE khác gì cáp thuận?

Đây là yếu tố rất quan trọng khi lựa chọn cáp FFC.

Cáp thuận – Type A

Hai đầu tiếp xúc nằm cùng hướng.

Khi đặt cáp nằm phẳng, mặt tiếp xúc ở đầu thứ nhất và đầu thứ hai cùng quay về một phía.

Cáp ngược – Type B / REVERSE

Hai đầu tiếp xúc nằm đối nhau.

Loại cáp này phù hợp khi hai connector trên thiết bị yêu cầu mặt tiếp xúc khác nhau.

Các dòng FFC AWM 20624 trên thị trường có cả loại cùng hướng và loại reverse, với nhiều lựa chọn số chân bao gồm 18P.

Tại sao phải chọn đúng loại?

Không nên chỉ dựa vào:

18P + 1.0mm + 20cm

mà cần kiểm tra thêm hướng tiếp xúc.

Nếu thiết bị yêu cầu cáp ngược nhưng sử dụng cáp thuận, cáp có thể không lắp được vào connector hoặc có nguy cơ làm sai hướng các đường tín hiệu.

---

7. Cách chọn cáp FFC/FPC 18P phù hợp

Kiểm tra số chân

Sản phẩm có 18P, vì vậy connector cần tương thích với cáp 18 chân.

Kiểm tra Pitch

Sản phẩm sử dụng pitch 1.0mm.

Không nên thay thế bằng cáp 0.5mm, 1.25mm hoặc pitch khác nếu connector không tương thích.

Kiểm tra chiều dài

Chiều dài sản phẩm là 20cm/200mm. Nên lựa chọn chiều dài phù hợp để cáp không bị căng hoặc phải gập quá mức.

Kiểm tra hướng tiếp xúc

Đây là yếu tố đặc biệt quan trọng.

Thiết bị có thể yêu cầu:

• Cáp thuận – Type A.
• Cáp ngược – Type B/REVERSE.

Sản phẩm này là loại cáp ngược.

Kiểm tra connector

Ngoài số chân và pitch, cần kiểm tra:

• Kiểu connector.
• Mặt tiếp xúc.
• Độ dày cáp.
• Cơ cấu khóa.
• Vị trí lắp cáp.
• Hướng tiếp xúc.

---

8. Lưu ý khi sử dụng cáp ngược FFC 20624

Để đảm bảo cáp hoạt động ổn định, nên:

• Không bẻ gập cáp quá mạnh.
• Không kéo trực tiếp vào phần đầu tiếp xúc.
• Không xoắn cáp trong quá trình lắp đặt.
• Kiểm tra chính xác 18P trước khi kết nối.
• Kiểm tra pitch 1.0mm.
• Kiểm tra đúng loại REVERSE/Type B.
• Đảm bảo cáp được đưa thẳng vào connector.
• Khóa connector sau khi cắm nếu sử dụng đầu nối ZIF.
• Không sử dụng cáp có phần tiếp xúc bị xước hoặc bong tróc.
• Không vượt quá điện áp và nhiệt độ định mức của phiên bản cáp thực tế.

---

9. Cáp ngược FFC/FPC 18P phù hợp với ai?

Sản phẩm phù hợp với:

• Kỹ thuật viên sửa chữa điện tử.
• Kỹ sư thiết kế phần cứng.
• Kỹ thuật viên PCB.
• Nhà sản xuất thiết bị điện tử.
• Sinh viên ngành Điện – Điện tử.
• Người phát triển thiết bị IoT.
• Maker và người làm DIY.
• Xưởng sửa chữa thiết bị điện tử.
• Người cần thay thế cáp FFC 18P bị hỏng.

---

10. Vì sao nên chọn cáp ngược FFC/FPC 20624 18P?

Nếu thiết bị yêu cầu 18 chân, pitch 1.0mm, chiều dài 20cm và hai đầu tiếp xúc ngược nhau, cáp FFC/FPC 20624 REVERSE là lựa chọn phù hợp.

Thiết kế dạng dẹt mềm giúp tiết kiệm không gian đi dây, trong khi cấu hình tiếp điểm ngược giúp kết nối các connector có hướng tiếp xúc đối nhau mà không cần xoắn cáp.

---
