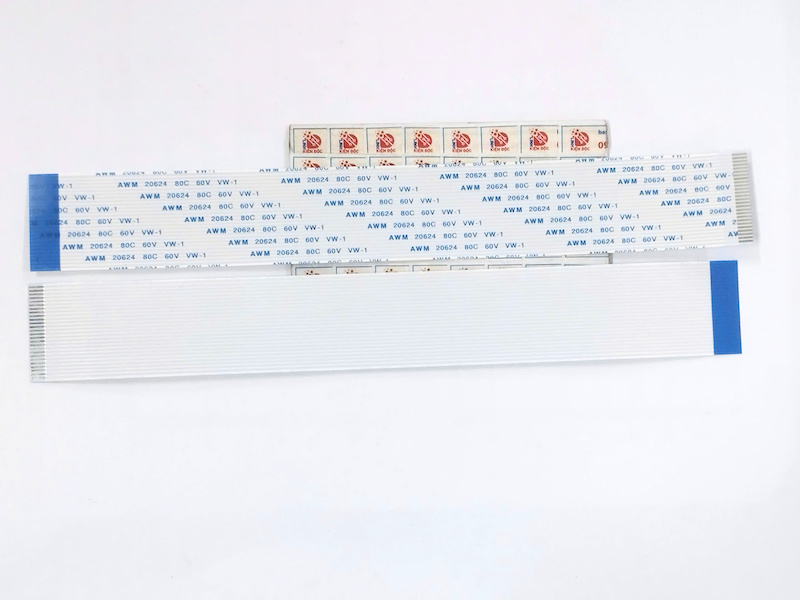

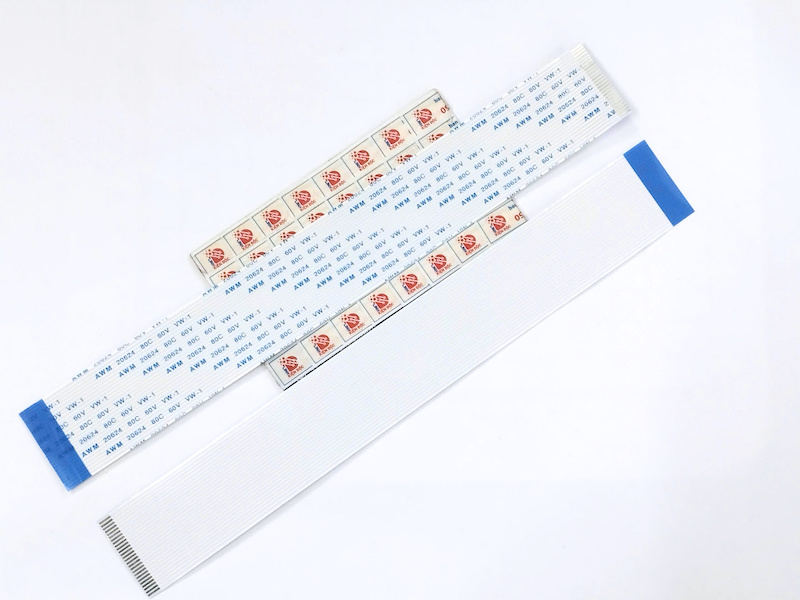

1. Cáp ngược FFC/FPC 20624 26P 1.0mm là gì?

FFC (Flexible Flat Cable) là loại cáp dẹt mềm gồm nhiều đường dẫn điện được bố trí song song trên một dải cáp phẳng. Cáp thường được sử dụng kết hợp với các đầu nối FFC/FPC trên bo mạch điện tử.

Phiên bản FFC/FPC 20624 1.0mm 26P dài 20cm có những đặc điểm chính:

• 26 đường dẫn điện – 26P.
• Bước chân 1.0mm – Pitch 1.0mm.
• Chiều dài 200mm – 20cm.
• Hai đầu tiếp xúc ở hai mặt đối diện nhau.
• Kiểu cáp ngược / Reverse / Opposite Side Contact.
• Thuộc dòng cáp AWM 20624.

AWM 20624 là một Style phổ biến của cáp dẹt mềm. Các tài liệu kỹ thuật của dòng này ghi nhận cấu hình phổ biến 80°C – 60V – VW-1.

Lưu ý: AWM 20624 là mã Style của cáp, không phải mã xác định duy nhất số chân, pitch hoặc chiều dài. Khi lựa chọn cáp thay thế cần kiểm tra đầy đủ 26P, pitch 1.0mm, chiều dài 20cm, hướng tiếp xúc và độ dày đầu cáp.

---

2. Chức năng của cáp ngược FFC 26P

Kết nối các bo mạch điện tử

Chức năng chính của cáp FFC 26P là tạo kết nối điện giữa hai bo mạch hoặc giữa bo mạch với module điện tử.

Cáp có thể được sử dụng để kết nối:

• Bo mạch chính với bo mạch phụ.
• Bo điều khiển với màn hình.
• Bo mạch với cảm biến.
• Bảng điều khiển với bo mạch chính.
• Module ngoại vi với hệ thống điều khiển.

Truyền tín hiệu và dữ liệu

Với 26 đường dẫn điện, cáp có thể đảm nhiệm nhiều đường kết nối tín hiệu, dữ liệu hoặc nguồn tùy theo thiết kế của thiết bị.

FFC giúp tập trung nhiều đường dẫn thành một dải cáp duy nhất, thay vì phải sử dụng nhiều dây dẫn riêng lẻ.

Tiết kiệm không gian

Thiết kế phẳng, mỏng giúp cáp FFC 26P 1.0mm chiếm ít không gian hơn so với bó dây thông thường.

Đây là ưu điểm hữu ích trong các thiết bị điện tử có kích thước nhỏ hoặc mật độ linh kiện cao.

Kết nối các connector có hướng tiếp xúc đối diện

Đây là điểm đặc biệt của cáp ngược.

Khi hai đầu connector trên thiết bị có hướng tiếp xúc ở hai mặt đối diện, cáp ngược cho phép kết nối trực tiếp mà không cần xoắn cáp. Các tài liệu FFC cũng sử dụng khái niệm Type B – connections on the opposite side at each end để mô tả kiểu tiếp xúc này.

---

3. Thông số kỹ thuật cáp FFC/FPC 20624 26P 1.0mm 20cm

Thông số	Chi tiết
Tên sản phẩm	Cáp ngược FFC/FPC 20624
Loại cáp	FFC – Flexible Flat Cable
Mã/Style	AWM 20624
Số chân	26P / 26 Pin
Bước chân (Pitch)	1.0mm
Chiều dài	20cm / 200mm
Hướng tiếp xúc	Hai đầu đối diện nhau
Kiểu cáp	Cáp ngược / Reverse
Kiểu tiếp xúc	Opposite Side Contact
Điện áp định mức tham khảo	60V
Nhiệt độ làm việc tham khảo	80°C
Tiêu chuẩn chống cháy tham khảo	VW-1
Kiểu kết nối	Đầu nối FFC/FPC tương ứng
Ứng dụng	Kết nối PCB, truyền tín hiệu và nguồn

Một sản phẩm FFC 26P 1.0mm dài 200mm trên thị trường được xác định với 26 chân, pitch 1mm, chiều dài 20cm.

Với AWM 20624, mức 80°C – 60V – VW-1 là cấu hình phổ biến được thể hiện trong các tài liệu kỹ thuật.

Lưu ý: Các thông số như độ dày cáp, độ dày phần tiếp xúc, vật liệu conductor và dòng điện cho phép có thể thay đổi tùy nhà sản xuất. Khi dùng trong thiết bị cụ thể, nên ưu tiên datasheet của đúng sản phẩm.

---

4. Cáp ngược FFC là gì?

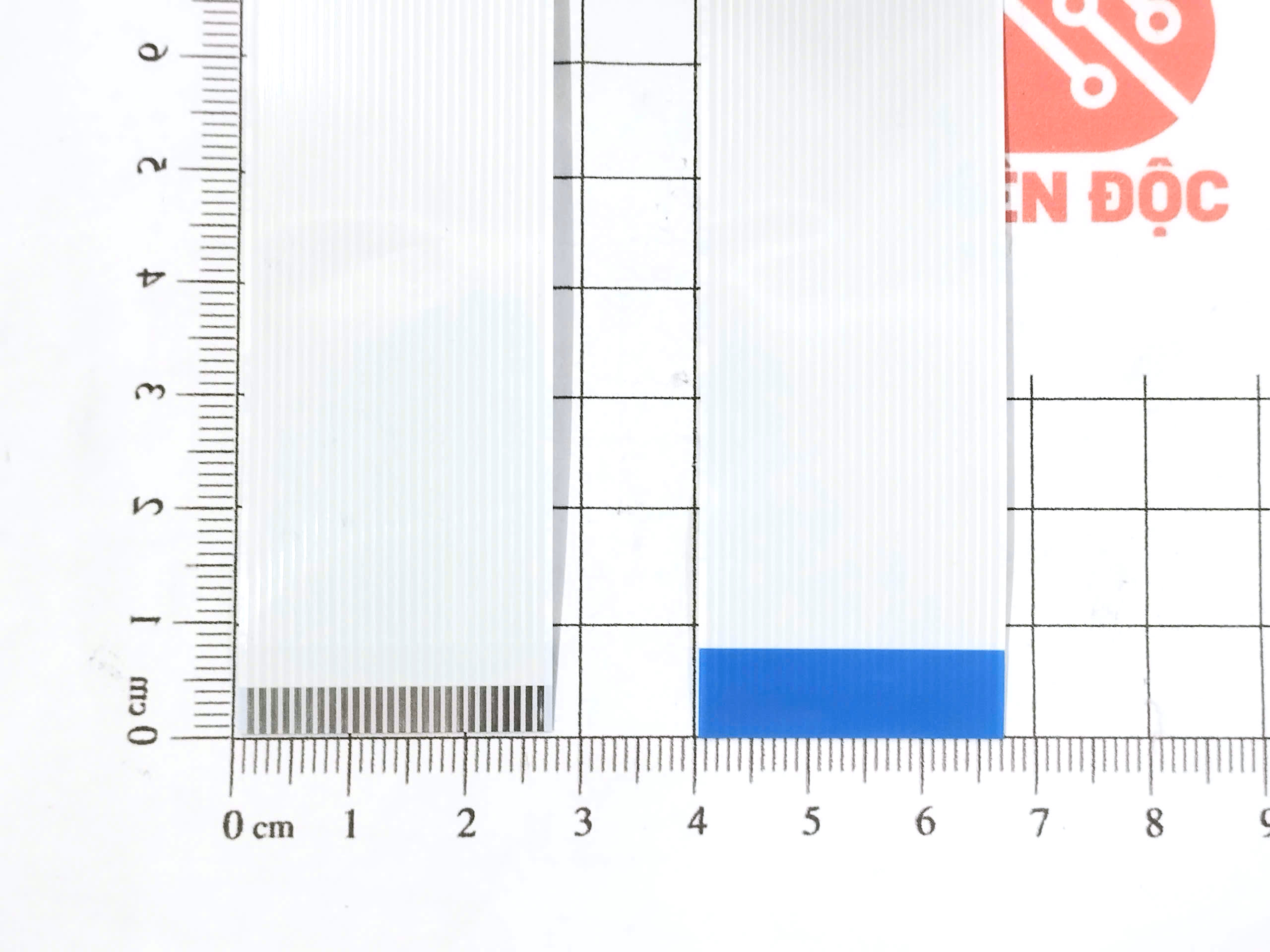

Cáp ngược FFC là loại cáp có phần tiếp xúc kim loại ở hai đầu nằm trên hai mặt đối diện nhau.

Có thể hình dung đơn giản:

Cáp thuận:

Đầu 1: Mặt tiếp xúc ↑ → Đầu 2: Mặt tiếp xúc ↑

Cáp ngược:

Đầu 1: Mặt tiếp xúc ↑ → Đầu 2: Mặt tiếp xúc ↓

Nhờ cách bố trí này, cáp ngược phù hợp với hệ thống mà hai connector FFC/FPC nằm ở những hướng tiếp xúc đối diện.

Một số tài liệu kỹ thuật gọi cấu hình này là Type B / Opposite Side Contact.

Cáp thuận và cáp ngược khác nhau như thế nào?

Đặc điểm	Cáp thuận	Cáp ngược
Số chân	26P	26P
Pitch	1.0mm	1.0mm
Chiều dài	20cm	20cm
Tiếp xúc đầu 1	Một phía	Một phía
Tiếp xúc đầu 2	Cùng phía	Phía đối diện
Tên gọi	Same Side	Reverse / Opposite Side
Mục đích	Connector cùng hướng	Connector ngược hướng

Vì vậy, cáp thuận 26P và cáp ngược 26P không mặc định thay thế được cho nhau, dù có cùng số chân, pitch và chiều dài.

---

5. Ưu điểm của cáp ngược FFC 26P 1.0mm dài 20cm

26 chân kết nối

Với 26 đường dẫn, sản phẩm phù hợp với các thiết bị cần nhiều đường tín hiệu giữa các module.

Pitch 1.0mm

Khoảng cách chân 1.0mm phù hợp với các đầu nối FFC/FPC có cùng thông số pitch.

Chiều dài 20cm

Chiều dài 200mm đáp ứng nhu cầu kết nối giữa các bo mạch có khoảng cách tương đối xa.

Hai đầu tiếp xúc đối diện

Đây là ưu điểm nổi bật nhất của sản phẩm. Cấu hình Reverse/Opposite Side giúp kết nối các connector có hướng tiếp xúc ngược nhau.

Thiết kế mỏng và linh hoạt

Cáp FFC dễ bố trí trong các thiết bị có không gian hạn chế, đồng thời có thể uốn theo đường đi của thiết bị trong giới hạn cho phép.

Đi dây gọn gàng

Thay vì sử dụng nhiều dây dẫn riêng lẻ, FFC tập trung 26 đường dẫn trên một dải cáp phẳng, giúp hệ thống kết nối gọn hơn.

Thuận tiện thay thế

Cáp có thể được sử dụng để thay thế cáp FFC cũ bị hư hỏng, đứt mạch hoặc mất tín hiệu.

---

6. Ứng dụng của cáp ngược FFC/FPC 20624 26P

Kết nối màn hình LCD

Cáp FFC có thể dùng để kết nối màn hình, module hiển thị với bo mạch điều khiển.

Cáp ngược đặc biệt hữu ích khi connector ở hai đầu có hướng tiếp xúc đối diện.

Máy in và máy scan

Có thể sử dụng để kết nối:

• Bo mạch điều khiển.
• Cảm biến.
• Bảng điều khiển.
• Module điện tử.
• Các bo mạch phụ.

Camera và thiết bị hình ảnh

Thiết kế mỏng và linh hoạt của FFC phù hợp với các thiết bị hình ảnh nhỏ gọn cần nhiều đường tín hiệu.

Máy tính và thiết bị ngoại vi

Cáp FFC có thể được sử dụng để kết nối bo mạch chính với các module phụ hoặc bảng điều khiển.

Thiết bị điện tử gia dụng

Có thể ứng dụng trong các thiết bị cần kết nối nhiều tín hiệu nhưng không gian bên trong hạn chế.

Thiết bị điều khiển

Cáp 26P có thể được sử dụng để kết nối bảng điều khiển, cụm phím và module giao tiếp với bo mạch chính.

Robot và thiết bị tự động hóa

Cáp FFC 26P 1.0mm có thể được sử dụng trong:

• Robot.
• Mạch điều khiển.
• Thiết bị tự động hóa.
• Hệ thống điều khiển điện tử.
• Dự án Arduino và vi điều khiển.

Sửa chữa thiết bị điện tử

Sản phẩm có thể được sử dụng để thay thế cáp cũ bị:

• Đứt đường dẫn.
• Gãy do uốn nhiều lần.
• Hỏng phần tiếp xúc.
• Oxy hóa chân tiếp xúc.
• Mất tín hiệu giữa hai bo mạch.

---

7. Cách lựa chọn cáp FFC 26P 1.0mm thay thế

Khi mua cáp FFC thay thế, không nên chỉ nhìn vào tên sản phẩm. Hãy kiểm tra lần lượt các thông số sau.

1. Số chân – 26P

Connector trên thiết bị cần tương thích với cáp 26 chân.

2. Pitch – 1.0mm

Khoảng cách giữa hai chân liền kề phải là 1.0mm.

Không nên sử dụng cáp 26P có pitch khác chỉ vì số lượng chân giống nhau.

3. Chiều dài – 20cm

Sản phẩm có chiều dài 200mm, cần đảm bảo phù hợp với khoảng cách giữa hai connector.

4. Hướng tiếp xúc – Cáp ngược

Hai đầu tiếp xúc phải nằm ở hai mặt đối diện nhau nếu thiết bị yêu cầu loại Reverse.

5. Độ dày cáp

Độ dày phần tiếp xúc cần phù hợp với khe cắm của connector.

6. Loại connector

Connector trên PCB phải tương thích với FFC 26P pitch 1.0mm.

7. Pinout

Cần kiểm tra thứ tự chân và hướng Pin 1 để tránh kết nối sai tín hiệu.

Công thức kiểm tra nhanh:

26P → Pitch 1.0mm → Dài 200mm → Cáp ngược → Đúng độ dày → Đúng connector → Đúng pinout

Việc kiểm tra số mạch, pitch, chiều dài và hướng tiếp xúc là những bước quan trọng khi lựa chọn FFC thay thế.

---

8. Hướng dẫn sử dụng và bảo quản

Để cáp FFC hoạt động ổn định và hạn chế hư hỏng, nên:

• Tắt nguồn thiết bị trước khi cắm hoặc tháo cáp.
• Kiểm tra đúng 26P.
• Kiểm tra đúng pitch 1.0mm.
• Xác nhận đúng loại cáp ngược.
• Kiểm tra đúng hướng Pin 1.
• Đưa cáp thẳng vào connector.
• Khóa chắc cơ cấu giữ cáp.
• Không bẻ gập cáp quá mức.
• Không làm xước phần tiếp xúc kim loại.
• Không kéo mạnh vào đầu cáp.
• Không để cáp tiếp xúc với nhiệt độ vượt quá giới hạn cho phép.
• Bảo quản ở nơi khô ráo, sạch sẽ và tránh ẩm.

---

9. Câu hỏi thường gặp

Cáp FFC 20624 26P 1.0mm dùng để làm gì?

Cáp được sử dụng để kết nối và truyền tín hiệu giữa các bo mạch, màn hình, cảm biến, module điều khiển và các thiết bị điện tử.

Cáp FFC 26P 1.0mm dài bao nhiêu?

Sản phẩm có chiều dài 20cm, tương đương 200mm.

Cáp ngược FFC là gì?

Cáp ngược là loại cáp có phần tiếp xúc kim loại ở hai đầu nằm ở hai mặt đối diện nhau.

Cáp ngược 26P 1.0mm có thay được cáp thuận 26P 1.0mm không?

Không nên thay trực tiếp nếu thiết bị yêu cầu cáp ngược. Hai loại có thể giống nhau về số chân, pitch và chiều dài nhưng khác hướng tiếp xúc.

AWM 20624 có phải mã riêng của cáp 26P không?

Không. AWM 20624 là Style/định danh của cáp, không xác định riêng số chân, pitch hay chiều dài. Cần kiểm tra toàn bộ thông số của cáp trước khi sử dụng.

Cáp FFC 26P có truyền nguồn điện được không?

Có thể, tùy cấu tạo conductor, thiết kế mạch và dòng điện cho phép của loại cáp cụ thể. Không nên mặc định cả 26 đường dẫn đều có cùng khả năng chịu dòng.

---

10. Cáp FFC 26P 1.0mm khác gì cáp 22P hoặc 24P?

Điểm khác biệt chính là số đường dẫn điện.

Loại cáp	Số chân	Pitch	Chiều dài
FFC 22P	22	1.0mm	20cm
FFC 24P	24	1.0mm	20cm
FFC 26P	26	1.0mm	20cm
FFC 28P	28	1.0mm	20cm

Với cùng pitch 1.0mm, cáp 26P có nhiều đường dẫn hơn, do đó chiều rộng phần cáp dẫn điện cũng lớn hơn so với các loại ít chân hơn.

Tuy nhiên, cáp 22P, 24P và 26P không thể thay thế cho nhau nếu connector không có đúng số vị trí tiếp xúc và pinout tương ứng.
