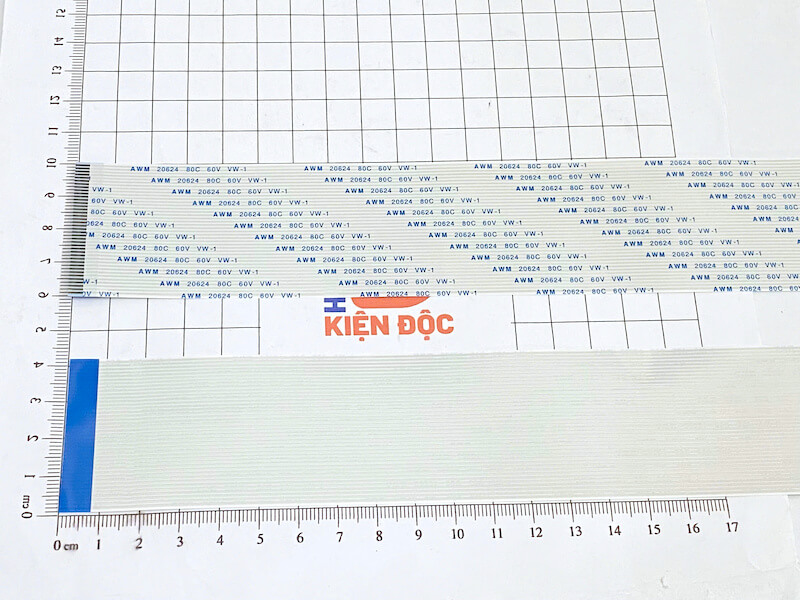

Cáp FFC/FPC 20624 1.0mm 40P dài 300mm cáp ngược

Cáp FPC/FFC 20624 là gì

Cáp FPC/FFC 20624 là loại cáp dẹt linh hoạt, thường được sử dụng trong các ứng dụng kết nối mạch điện tử. Số hiệu “20624” là tiêu chuẩn UL (Underwriters Laboratories), chỉ định rằng cáp đáp ứng các yêu cầu về an toàn và chất lượng cho ứng dụng điện tử.

FPC (Flexible Printed Circuit) và FFC (Flexible Flat Cable) là hai loại cáp dẹt phổ biến:

• Cáp FPC: Là cáp mạch in mềm, được thiết kế với các đường dẫn điện in trực tiếp trên bề mặt màng cách điện, linh hoạt hơn so với FFC.
• Cáp FFC: Là loại cáp dẹt truyền thống, với các dây dẫn phẳng được sắp xếp song song và được bọc trong lớp cách điện.

Cáp FPC/FFC 20624 thường có các đặc điểm sau:

• Khoảng cách chân (pitch): 0.5mm, 1.0mm hoặc 2.54mm.
• Số chân (pin): Từ 6 chân trở lên tùy thuộc vào ứng dụng.
• Chất liệu: Nhựa cách điện chất lượng cao và dây dẫn bằng đồng hoặc hợp kim đồng.

Tại sao lại sử dụng cáp FPC/FFC 20624

Ưu điểm của cáp FPC/FFC 20624

Cáp FPC/FFC 20624 mang lại nhiều lợi ích vượt trội:

• Kích thước nhỏ gọn
  • Giảm không gian sử dụng trong các thiết bị điện tử.
  • Lý tưởng cho các ứng dụng yêu cầu tính thẩm mỹ và tiết kiệm diện tích.
• Tính linh hoạt cao
  • Dễ dàng uốn cong.
  • Phù hợp với các thiết bị có cấu trúc phức tạp hoặc yêu cầu di chuyển linh hoạt giữa các mạch.
• Khả năng truyền tín hiệu tốt
  • Độ dẫn điện cao, đảm bảo truyền tín hiệu ổn định.
• Độ bền cao
  • Chịu được nhiệt độ, độ rung, và các điều kiện môi trường khắc nghiệt.
• Dễ dàng kết nối
  • Tương thích với các đầu nối ZIF (Zero Insertion Force) hoặc LIF (Low Insertion Force).
  • Thuận tiện trong lắp đặt và thay thế.

Ứng dụng của cáp FPC/FFC 20624

Cáp FPC/FFC 20624 được ứng dụng rộng rãi trong nhiều lĩnh vực:

• Điện tử tiêu dùng
  • Kết nối màn hình LCD, cảm biến cảm ứng, hoặc bàn phím trong các thiết bị như laptop, máy tính bảng, và điện thoại thông minh.
• Thiết bị công nghiệp
  • Sử dụng trong các mạch điều khiển, robot, và máy tự động hóa.
• Ô tô
  • Kết nối hệ thống điều khiển trên vô lăng, màn hình hiển thị và các cảm biến.
• Y tế
  • Được sử dụng trong các thiết bị chẩn đoán và đo lường nhỏ gọn.

Số chân của cáp FPC/FFC

Số chân (pins) của cáp FPC/FFC chỉ số lượng chân kết nối trên mỗi dải cáp. Các cáp này thường được thiết kế với nhiều số chân khác nhau, từ 6 chân trở lên, tùy vào yêu cầu kết nối và ứng dụng cụ thể.

• Cáp FPC/FFC có 6 chân: Thường dùng cho các ứng dụng đơn giản với số lượng kết nối hạn chế, như kết nối các cảm biến, màn hình nhỏ hoặc các linh kiện đơn giản trong thiết bị điện tử.
• Cáp FPC/FFC có nhiều chân hơn (10, 20, 30 chân): Các cáp này được sử dụng trong các thiết bị phức tạp hơn, nơi cần nhiều kết nối, ví dụ như trong các bảng mạch lớn, màn hình LCD, hoặc các hệ thống tự động hóa.

Lưu ý:

• Pitch (khoảng cách giữa các chân) thường được ghi rõ trong đặc điểm kỹ thuật của cáp, ví dụ như 0.5mm, 1mm, 2mm, v.v. Pitch ảnh hưởng trực tiếp đến khoảng cách giữa các chân của cáp, đồng thời quyết định khả năng tương thích với đầu nối.

Phân biệt cáp thuận và cáp nghịch

Cáp thuận (Standard FPC/FFC) và cáp nghịch (Reverse FPC/FFC) được phân biệt dựa trên cách bố trí các chân của cáp và cách chúng tiếp xúc với đầu nối.

1. Cáp thuận (Standard FPC/FFC)

• Hướng tiếp xúc: Các chân của cáp được xếp theo cùng một hướng và tiếp xúc với đầu nối ở một phía. Cáp thuận là loại cáp có hướng chân kết nối từ trên xuống dưới hoặc từ dưới lên trên, tùy thuộc vào thiết kế của đầu nối.
• Ứng dụng: Đây là loại cáp phổ biến, được sử dụng trong các thiết bị điện tử, nơi các chân của cáp sẽ được kết nối một cách trực tiếp vào đầu nối mà không có sự đảo ngược chiều.

2. Cáp nghịch (Reverse FPC/FFC)

• Hướng tiếp xúc: Cáp nghịch có các chân được xếp theo hướng đối diện so với cáp thuận. Điều này có nghĩa là cáp nghịch có hướng chân ngược lại, giúp kết nối theo chiều ngược lại so với cáp thuận.
• Ứng dụng: Cáp nghịch thường được sử dụng khi bạn cần kết nối các thiết bị mà hướng kết nối giữa cáp và đầu nối cần được đảo chiều. Điều này thường xuất hiện trong các hệ thống cần di chuyển hoặc uốn cong cáp theo hướng ngược lại.

Cách phân biệt cáp thuận và cáp nghịch

Có một số cách đơn giản để phân biệt cáp thuận và cáp nghịch:

• Xem mặt cáp:
  • Cáp thuận thường có các chân kết nối tiếp xúc với mặt của cáp khi nhìn từ một phía.
  • Cáp nghịch thường có mặt cáp và chân kết nối bị đảo ngược, khiến các chân kết nối tiếp xúc ở phía ngược lại.
• Ký hiệu hoặc mã cáp: Một số nhà sản xuất sẽ ghi rõ rằng cáp là loại thuận hoặc nghịch trên bao bì hoặc trong tài liệu kỹ thuật. Nếu không có thông tin rõ ràng, bạn có thể thử so sánh cách tiếp xúc của chân nối trên cáp với các đầu nối tiêu chuẩn của thiết bị.
• Lắp thử vào đầu nối:
  • Với cáp thuận, bạn sẽ lắp đúng các chân của cáp vào đầu nối mà không gặp khó khăn.
  • Với cáp nghịch, các chân sẽ không khớp nếu bạn không đảo ngược chiều của cáp khi kết nối.
