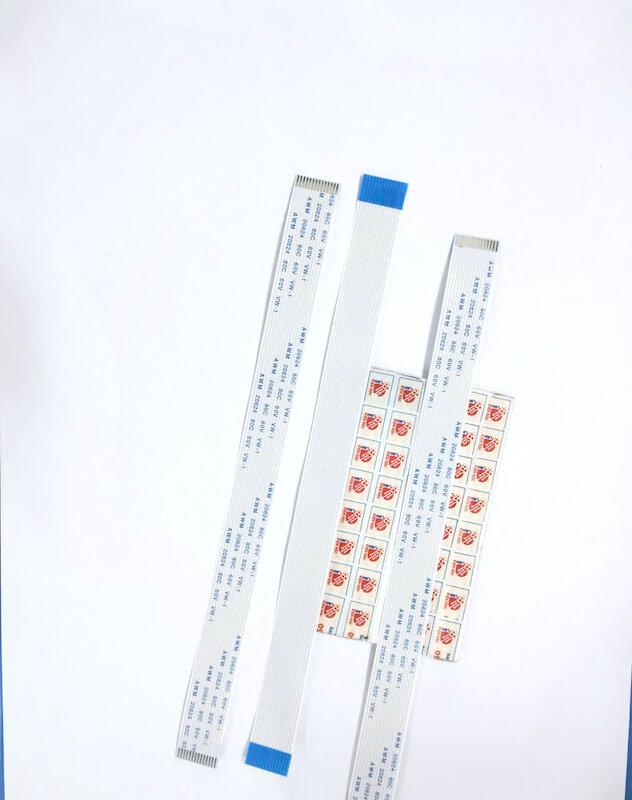

1. Cáp FFC/FPC 20624 14P 1.0mm là gì?

FFC (Flexible Flat Cable) là cáp dẹt mềm gồm nhiều đường dẫn điện song song được bố trí trên một dải cáp phẳng. Cáp được thiết kế để cắm vào các đầu nối FFC/FPC chuyên dụng trên bo mạch.

Phiên bản này có 14 đường dẫn điện, khoảng cách giữa hai chân liền kề là 1.0mm và chiều dài 200mm. Một sản phẩm 14P, pitch 1mm, dài 20cm được ghi nhận với kiểu tiếp xúc Same Side, tức hai đầu có vị trí tiếp xúc cùng phía.

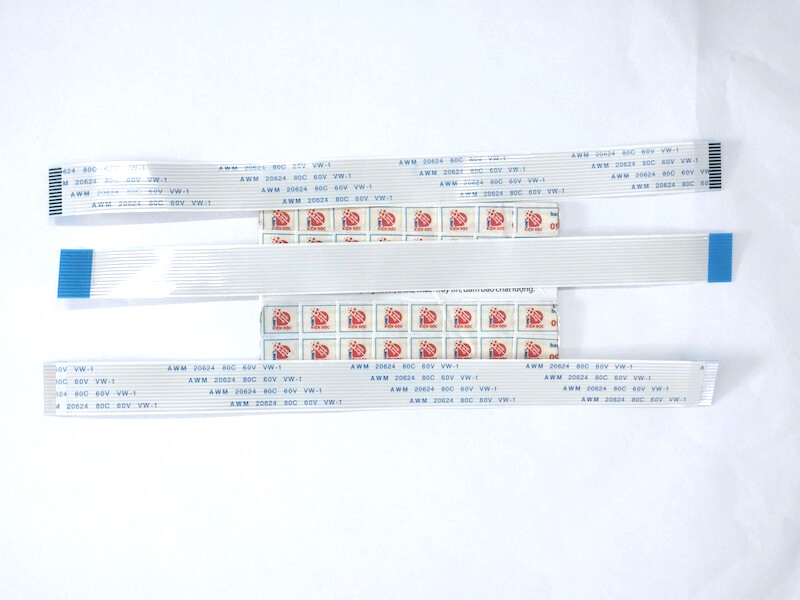

Mã AWM Style 20624 thường xuất hiện trên các loại FFC với thông số tham khảo 80°C, 60V và VW-1. Tuy nhiên, 20624 là mã style của cáp, vì vậy khi thay thế cần kiểm tra đầy đủ số chân, pitch, chiều dài và hướng tiếp xúc thay vì chỉ dựa vào mã 20624.

---

2. Chức năng của cáp thuận FFC 14P

Kết nối hai bo mạch điện tử

Chức năng chính của cáp FFC 14P là tạo kết nối điện giữa hai PCB hoặc giữa PCB với một module điện tử.

Ví dụ:

• Kết nối bo mạch chính với bo mạch phụ.
• Kết nối bo điều khiển với màn hình.
• Kết nối bo mạch với cảm biến.
• Kết nối cụm phím với mạch điều khiển.
• Kết nối các module ngoại vi.

Truyền tín hiệu

14 đường dẫn trong cáp có thể được sử dụng để truyền các đường tín hiệu và nguồn tùy theo thiết kế của thiết bị.

FFC đặc biệt hữu ích khi cần truyền nhiều đường kết nối song song mà không muốn sử dụng nhiều dây rời.

Tiết kiệm không gian

Dạng cáp dẹt giúp giảm diện tích đi dây bên trong thiết bị. Đây là ưu điểm quan trọng đối với các thiết bị điện tử có thiết kế mỏng hoặc mật độ linh kiện cao.

Tạo kết nối linh hoạt

Cáp FFC có khả năng uốn cong, giúp dễ dàng đi dây qua những vị trí hẹp hoặc thay đổi hướng bên trong thiết bị.

---

3. Thông số kỹ thuật cáp FFC/FPC 20624 14P 1.0mm 20cm

Thông số	Chi tiết
Tên sản phẩm	Cáp thuận FFC/FPC 20624
Loại cáp	FFC – Flexible Flat Cable
Mã/Style	AWM 20624
Số chân	14P / 14 Pin

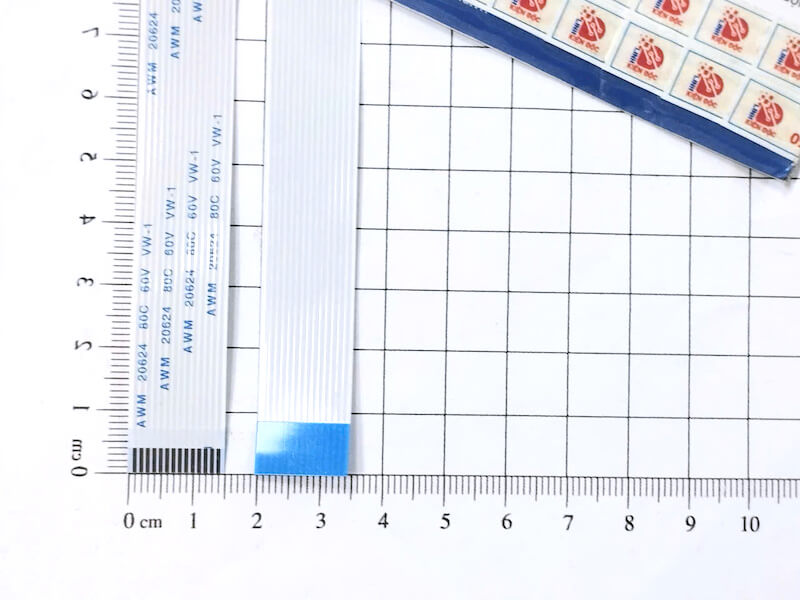

Bước chân (Pitch)	1.0mm
Chiều dài	20cm / 200mm
Kiểu tiếp xúc	Hai đầu cùng phía – cáp thuận
Độ dày insert tham khảo	0.3mm
Điện áp định mức tham khảo	60V
Nhiệt độ làm việc tham khảo	80°C
Tiêu chuẩn chống cháy tham khảo	VW-1
Kiểu kết nối	Đầu nối FFC/FPC tương ứng
Ứng dụng	Kết nối bo mạch, truyền tín hiệu và nguồn

Mẫu FFC 14P pitch 1.0mm dài 200mm được liệt kê với 14P, pitch 1mm, contact location Same Side và tổng chiều dài 20cm.

Đối với dòng AWM 20624, tài liệu kỹ thuật của nhà sản xuất cáp ghi nhận cấu hình UL Style 20624 với điện áp 60V AC và nhiệt độ 80°C; VW-1 cũng được sử dụng trong nhận dạng loại cáp này.

Lưu ý: Thông số điện áp, nhiệt độ, độ dày và cấu tạo có thể thay đổi tùy nhà sản xuất. Nếu sản phẩm được dùng để thay thế linh kiện trong thiết bị cụ thể, nên đối chiếu datasheet hoặc thông tin in trên cáp thực tế.

---

4. Cáp thuận là gì?

Cáp thuận FFC là loại cáp có hai đầu tiếp xúc nằm cùng một phía.

Có thể hiểu đơn giản: khi đặt cáp nằm phẳng và mặt tiếp xúc kim loại ở đầu thứ nhất hướng lên thì mặt tiếp xúc ở đầu thứ hai cũng hướng lên.

Đây là thông số rất quan trọng khi lựa chọn cáp thay thế.

Hai loại cáp có thể cùng:

• 14 chân;
• pitch 1.0mm;
• dài 20cm;

nhưng nếu một loại là cáp thuận và loại còn lại là cáp ngược, chúng có thể không phù hợp với cùng một thiết bị.

Tài liệu kỹ thuật về FFC cũng phân biệt rõ cấu hình conductor same side và conductor opposite side.

---

5. Ưu điểm của cáp FFC 14P 1.0mm dài 20cm

Thiết kế mỏng và linh hoạt

Cáp dẹt có thể uốn và bố trí dễ dàng trong không gian hẹp, giúp thiết bị có thiết kế gọn gàng.

14 chân kết nối

Với 14 đường dẫn, sản phẩm đáp ứng nhiều nhu cầu kết nối tín hiệu giữa các module điện tử.

Pitch 1.0mm

Khoảng cách chân 1.0mm phù hợp với nhiều loại đầu nối FFC/FPC có cùng pitch.

Chiều dài 20cm

Chiều dài 200mm phù hợp với nhiều thiết bị cần khoảng cách kết nối tương đối xa giữa hai bo mạch.

Hai đầu cùng phía

Thiết kế cáp thuận giúp sản phẩm phù hợp với những thiết bị sử dụng hai đầu connector có cùng hướng tiếp xúc.

Dễ thay thế

Cáp FFC có cấu tạo phổ biến và được sử dụng trong nhiều thiết bị điện tử, vì vậy có thể dùng làm cáp thay thế khi cáp cũ bị gãy, đứt hoặc hư hỏng.

---

6. Ứng dụng của cáp thuận FFC/FPC 20624 14P

Kết nối màn hình LCD

Cáp FFC có thể được sử dụng để kết nối màn hình với bo điều khiển trong các thiết bị điện tử.

Máy in và máy scan

FFC thường được sử dụng bên trong máy in, máy scan để kết nối các bo mạch, cụm điều khiển, cảm biến và module khác nhau.

Thiết bị điện tử gia dụng

Cáp dẹt mềm phù hợp với các thiết bị cần nhiều đường tín hiệu nhưng có không gian lắp đặt nhỏ.

Thiết bị điều khiển

Có thể sử dụng để kết nối bảng điều khiển, cụm phím hoặc module giao tiếp với bo mạch chính.

Máy tính và thiết bị ngoại vi

FFC có thể được sử dụng trong các thiết bị điện tử cần kết nối giữa bo mạch chính và bo mạch phụ.

Robot và dự án DIY

Cáp 14P 1.0mm phù hợp với các dự án Arduino, vi điều khiển, robot và thiết bị tự chế cần kết nối nhiều đường tín hiệu.

Sửa chữa thiết bị điện tử

Sản phẩm có thể được sử dụng để thay thế cáp FFC cũ bị:

• Đứt đường dẫn.
• Gãy hoặc gập quá mức.
• Oxy hóa chân tiếp xúc.
• Hỏng do tháo lắp nhiều lần.
• Mất tín hiệu giữa các bo mạch.

---

7. Cách lựa chọn cáp FFC 14P 1.0mm thay thế

Khi chọn cáp thay thế, không nên chỉ nhìn vào dòng chữ AWM 20624 trên cáp. Cần kiểm tra các thông số sau:

Số chân: 14P

Đầu nối trên thiết bị phải phù hợp với cáp 14 chân.

Pitch: 1.0mm

Khoảng cách giữa hai chân liền kề phải là 1.0mm.

Chiều dài: 20cm

Sản phẩm có chiều dài khoảng 200mm, cần đảm bảo phù hợp với khoảng cách thực tế bên trong thiết bị.

Hướng tiếp xúc: Cáp thuận

Hai đầu tiếp xúc phải cùng phía nếu thiết bị yêu cầu loại cáp thuận.

Độ dày cáp

Cần kiểm tra độ dày phù hợp với khe cắm của đầu nối FFC.

Loại connector

Connector trên PCB phải tương thích với FFC 14P pitch 1.0mm.

Quan trọng: Khi mua cáp FFC thay thế, nên đối chiếu số chân + pitch + chiều dài + hướng tiếp xúc + độ dày. Đây là những thông số quyết định cáp có thể lắp và hoạt động đúng hay không.

---

8. Hướng dẫn sử dụng và bảo quản

Để đảm bảo cáp hoạt động ổn định, nên:

• Kiểm tra đúng 14P trước khi lắp.
• Kiểm tra đúng pitch 1.0mm.
• Xác nhận đúng loại cáp thuận.
• Tắt nguồn thiết bị trước khi cắm hoặc tháo cáp.
• Không bẻ gập cáp quá mạnh.
• Không làm xước phần tiếp xúc kim loại.
• Không kéo mạnh trực tiếp vào phần chân tiếp xúc.
• Đảm bảo cáp được đưa thẳng vào connector.
• Khóa chắc cơ cấu giữ cáp sau khi lắp.
• Bảo quản nơi khô ráo, tránh nhiệt độ và độ ẩm quá cao.

---

9. Câu hỏi thường gặp

Cáp FFC 20624 14P 1.0mm dùng để làm gì?

Sản phẩm dùng để kết nối các bo mạch, module, màn hình, cảm biến và cụm điều khiển trong thiết bị điện tử.

Cáp FFC 14P 1.0mm dài bao nhiêu?

Sản phẩm có chiều dài 20cm, tương đương khoảng 200mm.

Cáp thuận có nghĩa là gì?

Cáp thuận là loại cáp có mặt tiếp xúc ở hai đầu cùng nằm về một phía.

Cáp 14P 1.0mm có thể thay cho cáp 14P 0.5mm không?

Không. Pitch khác nhau nên cần sử dụng đúng loại đầu nối tương ứng.

AWM 20624 có phải là mã sản phẩm duy nhất không?

Không. 20624 là UL Style của cáp, vì vậy cần kiểm tra thêm số chân, pitch, chiều dài và hướng tiếp xúc khi lựa chọn sản phẩm thay thế.
