1. Cáp FFC/FPC 20624 18P 1.0mm là gì?

FFC (Flexible Flat Cable) là cáp dẹt mềm gồm nhiều đường dẫn điện được bố trí song song trên một dải cáp phẳng. Cáp được thiết kế để kết nối với các đầu nối FFC/FPC chuyên dụng trên PCB.

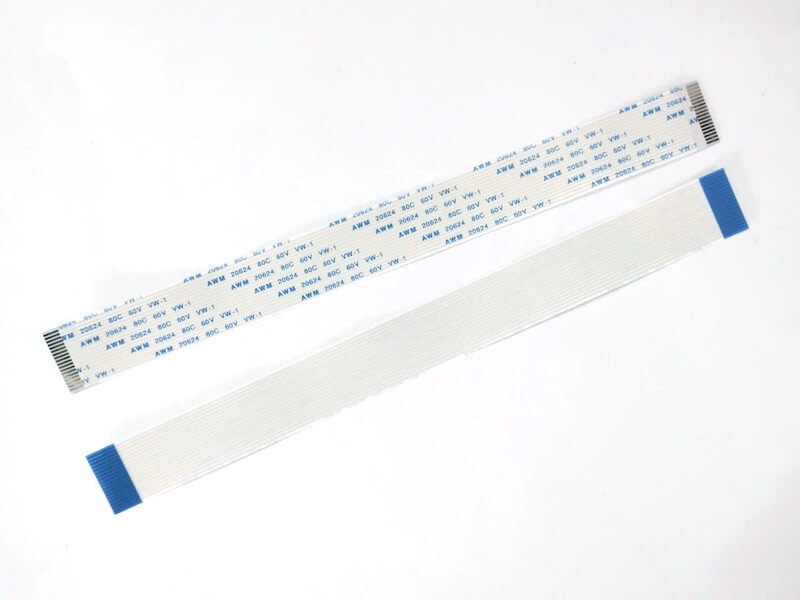

Phiên bản này có 18 đường dẫn điện, khoảng cách giữa hai chân liền kề là 1.0mm và chiều dài 200mm. Mẫu FFC 18P pitch 1.0mm dài 20cm được ghi nhận với độ dày insert 0.3mm và Contact Location: Same Side, tương ứng với kiểu cáp thuận.

Mã AWM 20624 là một kiểu định danh của cáp theo tiêu chuẩn UL. Tài liệu kỹ thuật của cáp Flat Flexible Cable theo UL Style 20624 cho thấy cấu hình này có mức 80°C và 60V AC, đồng thời có đánh dấu VW-1 trên các dòng phù hợp.

---

2. Chức năng của cáp thuận FFC 18P

Kết nối các bo mạch điện tử

Chức năng chính của cáp FFC 18P là tạo kết nối điện giữa hai PCB hoặc giữa PCB với một module điện tử.

Cáp có thể được sử dụng để kết nối:

• Bo mạch chính với bo mạch phụ.
• Bo điều khiển với màn hình.
• Bo mạch với cảm biến.
• Cụm phím với bo điều khiển.
• Module ngoại vi với mạch chính.

Truyền tín hiệu

18 đường dẫn điện có thể được sử dụng để truyền tín hiệu, dữ liệu hoặc đường nguồn tùy thuộc vào thiết kế của thiết bị.

Thay vì sử dụng nhiều dây riêng lẻ, FFC gom các đường dẫn thành một dải phẳng, giúp hệ thống đi dây gọn gàng và dễ lắp ráp.

Tiết kiệm không gian

Thiết kế dạng dẹt giúp cáp chiếm ít không gian hơn so với bó dây truyền thống, đặc biệt hữu ích trong các thiết bị điện tử có kích thước nhỏ.

Hỗ trợ kết nối linh hoạt

Cáp có thể uốn cong và đi qua những vị trí hẹp, giúp thuận tiện khi bố trí các bo mạch không nằm trên cùng một mặt phẳng.

---

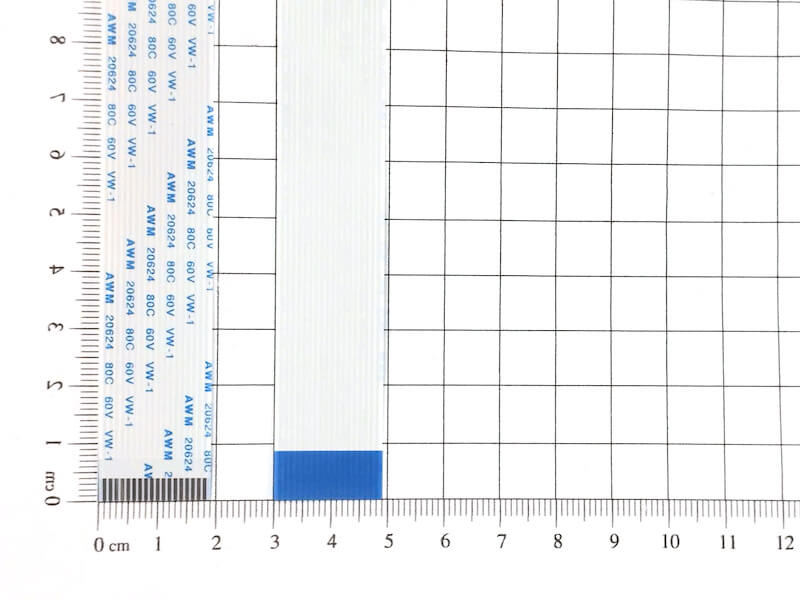

3. Thông số kỹ thuật cáp FFC/FPC 20624 18P 1.0mm 20cm

Thông số	Chi tiết
Tên sản phẩm	Cáp thuận FFC/FPC 20624
Loại cáp	FFC – Flexible Flat Cable
Mã/Style	AWM 20624
Số chân	18P / 18 Pin
Bước chân (Pitch)	1.0mm
Chiều dài	20cm / 200mm
Kiểu tiếp xúc	Hai đầu cùng phía – cáp thuận
Độ dày insert tham khảo	0.3mm
Điện áp định mức tham khảo	60V AC
Nhiệt độ làm việc tham khảo	80°C
Tiêu chuẩn chống cháy tham khảo	VW-1
Kiểu kết nối	Đầu nối FFC/FPC tương ứng
Ứng dụng	Kết nối PCB, truyền tín hiệu và nguồn

Thông số 18P, pitch 1.0mm, chiều dài 20cm và tiếp xúc cùng phía được ghi nhận trên mẫu FFC 18P/200mm tương ứng.

Đối với AWM Style 20624, tài liệu kỹ thuật của nhà sản xuất ghi nhận mức 80°C, 60V AC và VW-1 đối với dòng cáp này.

Lưu ý: Thông số chi tiết như vật liệu dây dẫn, dòng điện cho phép, độ dày tổng thể hoặc cấu tạo lớp cách điện có thể khác nhau giữa các nhà sản xuất. Khi sử dụng cho một thiết bị cụ thể, nên đối chiếu thông tin in trên cáp hoặc datasheet của nhà sản xuất.

---

4. Cáp thuận là gì?

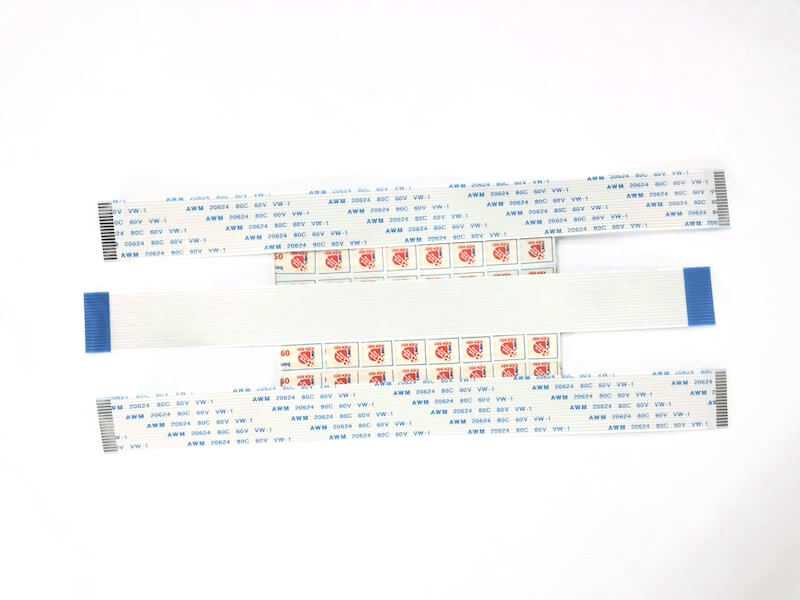

Cáp thuận FFC hay cáp cùng chiều (Same Side Contact) là loại cáp có phần tiếp xúc kim loại ở hai đầu nằm cùng một phía.

Ví dụ, khi đặt cáp nằm phẳng:

• Đầu thứ nhất có phần tiếp xúc hướng lên.
• Đầu thứ hai cũng có phần tiếp xúc hướng lên.

Đây là thông số rất quan trọng khi lựa chọn cáp thay thế.

Một cáp có cùng 18P – pitch 1.0mm – dài 20cm nhưng hai đầu tiếp xúc khác hướng có thể không phù hợp với thiết bị.

Vì vậy, khi mua cáp FFC thay thế cần kiểm tra đồng thời số chân, pitch, chiều dài và hướng tiếp xúc.

---

5. Ưu điểm của cáp FFC 18P 1.0mm dài 20cm

Thiết kế mỏng, nhẹ và linh hoạt

Dạng cáp dẹt giúp dễ dàng bố trí bên trong thiết bị và có thể uốn theo hướng đi dây.

18 chân kết nối

Với 18 đường dẫn, cáp đáp ứng nhu cầu kết nối nhiều tín hiệu giữa các bo mạch và module.

Pitch 1.0mm phổ biến

Khoảng cách chân 1.0mm phù hợp với nhiều đầu nối FFC/FPC có cùng chuẩn pitch.

Chiều dài 20cm

Chiều dài 200mm phù hợp với nhiều thiết bị có khoảng cách tương đối xa giữa hai bo mạch.

Hai đầu tiếp xúc cùng phía

Kiểu cáp thuận phù hợp với các thiết bị sử dụng hai đầu connector có cùng hướng tiếp xúc.

Dễ lắp đặt và thay thế

Cáp FFC được thiết kế để cắm vào connector chuyên dụng, thuận tiện cho quá trình lắp ráp và sửa chữa thiết bị điện tử.

---

6. Ứng dụng của cáp thuận FFC/FPC 20624 18P

Kết nối màn hình LCD

Cáp FFC có thể được sử dụng để kết nối màn hình hoặc module hiển thị với bo mạch điều khiển.

Máy in và máy scan

FFC thường được sử dụng để kết nối các bo mạch, cảm biến, cụm điều khiển và module bên trong máy in, máy scan.

Thiết bị điện tử gia dụng

Cáp phù hợp với các thiết bị cần nhiều đường tín hiệu nhưng không gian bên trong hạn chế.

Thiết bị điều khiển

Có thể sử dụng để kết nối bảng điều khiển, cụm nút bấm hoặc module giao tiếp với bo mạch chính.

Máy tính và thiết bị ngoại vi

FFC có thể được sử dụng giữa bo mạch chính và các module phụ trong nhiều thiết bị điện tử.

Robot và thiết bị DIY

Cáp 18P 1.0mm phù hợp với các dự án Arduino, vi điều khiển, robot và thiết bị tự chế cần nhiều đường kết nối.

Sửa chữa thiết bị điện tử

Sản phẩm có thể dùng để thay thế cáp FFC cũ bị:

• Đứt đường dẫn.
• Gãy hoặc gập quá mức.
• Hỏng phần tiếp xúc.
• Oxy hóa chân tiếp xúc.
• Mất tín hiệu giữa hai bo mạch.

---

7. Cách lựa chọn cáp FFC 18P 1.0mm thay thế

Khi chọn cáp thay thế, không nên chỉ dựa vào dòng chữ AWM 20624. Cần kiểm tra các thông số quan trọng sau:

Số chân: 18P

Đầu nối trên thiết bị cần tương thích với cáp 18 chân.

Pitch: 1.0mm

Khoảng cách giữa tâm hai chân liền kề phải là 1.0mm.

Chiều dài: 20cm

Sản phẩm có chiều dài khoảng 200mm, cần đảm bảo phù hợp với khoảng cách thực tế giữa hai đầu connector.

Hướng tiếp xúc: Cáp thuận

Hai đầu tiếp xúc phải cùng phía nếu thiết bị yêu cầu loại Same Side Contact.

Độ dày

Cần kiểm tra độ dày của cáp có phù hợp với khe cắm của connector hay không. Mẫu 18P/200mm tham khảo có insert thickness 0.3mm.

Loại connector

Connector trên PCB phải phù hợp với FFC 18P pitch 1.0mm.

Quan trọng: Không nên chỉ chọn cáp dựa trên số chân. Một cáp có cùng 18P nhưng khác pitch hoặc khác hướng tiếp xúc vẫn có thể không lắp được hoặc không hoạt động đúng.

---

8. Hướng dẫn sử dụng và bảo quản

Để đảm bảo cáp hoạt động ổn định, nên:

• Kiểm tra đúng 18P trước khi lắp.
• Kiểm tra đúng pitch 1.0mm.
• Xác nhận đúng loại cáp thuận.
• Tắt nguồn thiết bị trước khi cắm hoặc tháo cáp.
• Không bẻ gập cáp quá mạnh.
• Không làm xước phần chân tiếp xúc.
• Không kéo mạnh vào phần đầu cáp.
• Đưa cáp thẳng vào connector.
• Khóa chắc cơ cấu giữ cáp sau khi lắp.
• Bảo quản nơi khô ráo, tránh nhiệt độ và độ ẩm cao.

---

9. Câu hỏi thường gặp

Cáp FFC 20624 18P 1.0mm dùng để làm gì?

Cáp được sử dụng để kết nối bo mạch, module, màn hình, cảm biến và các cụm điều khiển trong thiết bị điện tử.

Cáp FFC 18P 1.0mm dài bao nhiêu?

Sản phẩm có chiều dài 20cm, tương đương khoảng 200mm.

Cáp thuận nghĩa là gì?

Cáp thuận là loại FFC có phần tiếp xúc ở hai đầu cùng nằm về một phía.

Cáp 18P 1.0mm có thay được cáp 18P 0.5mm không?

Không nên thay trực tiếp vì hai loại có pitch khác nhau và yêu cầu đầu nối tương ứng khác nhau.

AWM 20624 có phải mã sản phẩm duy nhất không?

Không. AWM 20624 là một Style/định danh của cáp, vì vậy cần kiểm tra thêm số chân, pitch, chiều dài, hướng tiếp xúc và các thông số cơ khí khác.

---
