1. Cáp FFC/FPC 20624 1.0mm 4P là gì?

FFC (Flexible Flat Cable) là cáp dẹt mềm gồm nhiều đường dẫn điện được bố trí song song trên một dải cáp phẳng. FFC thường được sử dụng cùng các đầu nối FFC/FPC dạng ZIF hoặc LIF để kết nối các bo mạch và module điện tử.

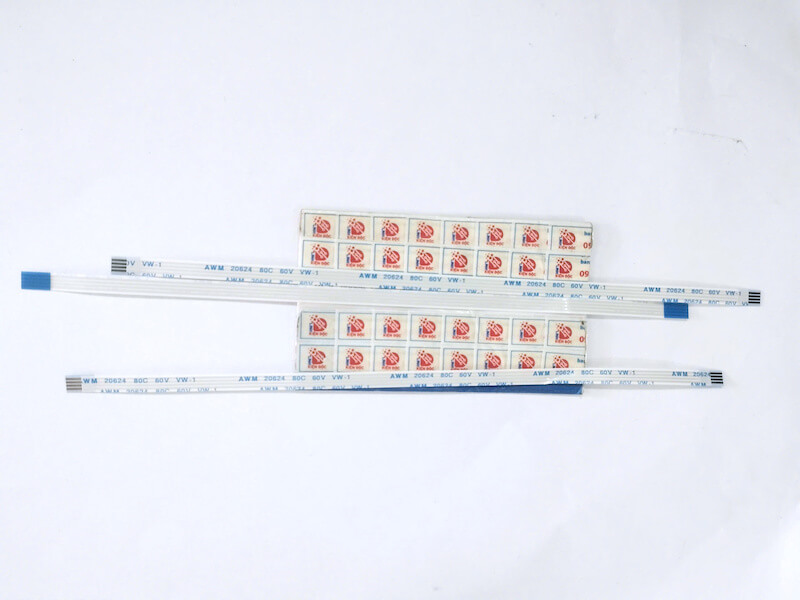

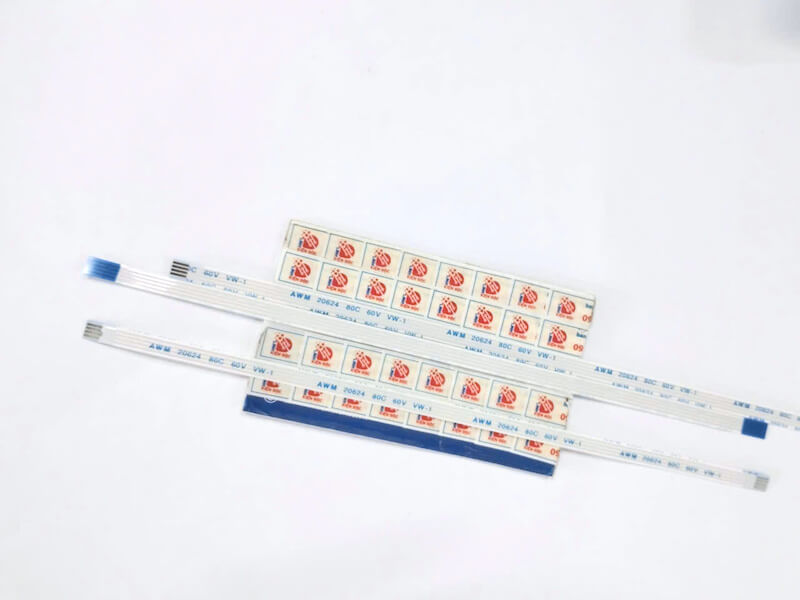

Cáp FFC/FPC 20624 1.0mm 4P dài 20cm có:

• 4 đường dẫn điện (4P).
• Pitch 1.0mm.
• Chiều dài 20cm (200mm).
• Chuẩn cáp AWM 20624.
• Hai đầu tiếp điểm cùng hướng – loại thuận (A-Type).

Các dòng FFC 4P pitch 1.0mm trên thị trường cũng được phân loại rõ thành loại A-Type cùng hướng và B-Type ngược hướng.

---

2. Chức năng của cáp thuận FFC/FPC 4P

Kết nối giữa các bo mạch

Chức năng chính của cáp là tạo đường kết nối điện giữa hai PCB hoặc giữa PCB và module điện tử.

Thay vì sử dụng nhiều dây dẫn rời, cáp FFC gom các đường tín hiệu thành một dải phẳng, giúp hệ thống gọn gàng và dễ lắp đặt.

Truyền tín hiệu

Với 4 đường dẫn, cáp có thể được sử dụng để truyền các tín hiệu điều khiển, dữ liệu hoặc nguồn tùy thuộc vào thiết kế của thiết bị.

Kết nối module điện tử

Cáp có thể kết nối các module như:

• Cảm biến.
• Bảng điều khiển.
• Module hiển thị.
• Bo mạch phụ.
• Module điều khiển.

Tiết kiệm không gian

Thiết kế dạng dẹt giúp giảm không gian đi dây bên trong thiết bị so với việc sử dụng nhiều dây điện riêng biệt.

Kết nối linh hoạt

Cấu trúc mềm cho phép cáp được bố trí và uốn theo không gian bên trong thiết bị trong phạm vi bán kính uốn phù hợp.

---

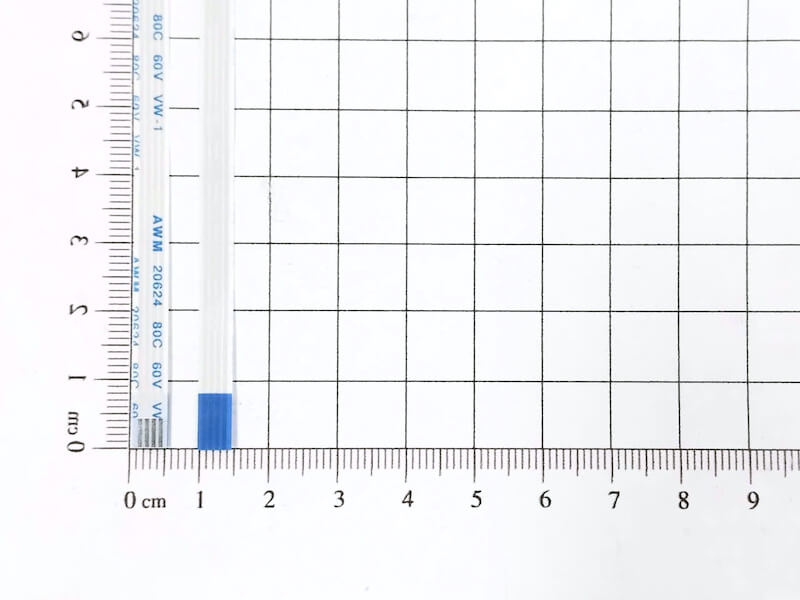

3. Thông số kỹ thuật cáp FFC/FPC 20624 4P 1.0mm 20cm

Thông số	Chi tiết
Tên sản phẩm	Cáp thuận FFC/FPC 20624
Loại cáp	Flexible Flat Cable – FFC/FPC
Chuẩn	AWM 20624
Số chân	4P
Khoảng cách chân (Pitch)	1.0mm
Chiều dài	20cm / 200mm
Kiểu tiếp điểm	Thuận / cùng hướng – A-Type
Số đường dẫn	4
Điện áp định mức	60V*
Nhiệt độ làm việc	80°C*
Tiêu chuẩn chống cháy	VW-1*
Đầu nối tương thích	FFC/FPC 4P, pitch 1.0mm
Kiểu cáp	Dẹt, mềm, nhiều đường dẫn song song
Ứng dụng	Kết nối PCB, module và thiết bị điện tử

* 60V, 80°C và VW-1 là các thông số thường được công bố cho dòng AWM 20624; cần đối chiếu datasheet hoặc thông tin của đúng nhà sản xuất/lô hàng nếu sản phẩm được sử dụng trong thiết kế yêu cầu chứng nhận kỹ thuật.

---

4. Ưu điểm của cáp thuận FFC/FPC 4P

Thiết kế thuận A-Type

Hai đầu tiếp xúc được bố trí cùng hướng, phù hợp với các thiết bị có hai đầu connector được đặt cùng chiều.

Đây là điểm cần lưu ý khi lựa chọn cáp FFC vì cáp thuận và cáp ngược không phải lúc nào cũng có thể thay thế cho nhau.

Kích thước pitch 1.0mm

Khoảng cách chân 1.0mm phù hợp với nhiều loại đầu nối FFC/FPC sử dụng chuẩn pitch tương ứng.

4 chân nhỏ gọn

Cấu hình 4P thích hợp cho các kết nối đơn giản chỉ cần một số lượng đường dẫn hạn chế.

Chiều dài 20cm tiện dụng

Chiều dài 200mm giúp kết nối các bo mạch hoặc module có khoảng cách tương đối xa mà vẫn giữ hệ thống đi dây gọn gàng.

Mỏng và linh hoạt

Cáp FFC có ưu điểm về độ mỏng, trọng lượng nhẹ và khả năng bố trí linh hoạt trong không gian hạn chế.

---

5. Ứng dụng của cáp FFC/FPC 20624 4P 1.0mm

Cáp thuận FFC/FPC 4P được sử dụng trong nhiều thiết bị điện tử và hệ thống điều khiển.

Kết nối bo mạch PCB

Dùng để kết nối bo mạch chính với bo mạch phụ hoặc module chức năng.

Module cảm biến

Cáp 4P phù hợp với các module cảm biến cần một số đường kết nối nguồn và tín hiệu.

Màn hình và bảng điều khiển

Có thể sử dụng để kết nối các bộ phận điều khiển hoặc module hiển thị với PCB chính nếu số chân và loại connector tương thích.

Máy in và thiết bị văn phòng

FFC là loại cáp phổ biến trong kết nối nội bộ của máy in, máy scan và các thiết bị văn phòng.

Thiết bị điện tử gia dụng

Có thể được sử dụng để kết nối các bo mạch điều khiển, bảng phím và module điện tử bên trong thiết bị.

Thiết bị IoT và DIY

Cáp FFC 4P có thể được sử dụng trong các dự án Arduino, ESP32, vi điều khiển, robot và thiết bị IoT khi sử dụng connector phù hợp.

Sửa chữa thiết bị điện tử

Sản phẩm thích hợp để thay thế cáp FFC bị rách, gãy hoặc hư hỏng do quá trình sử dụng.

---

6. Cáp thuận và cáp ngược FFC khác nhau như thế nào?

Đây là yếu tố rất quan trọng khi mua cáp FFC.

Cáp thuận – A-Type

Hai đầu tiếp xúc của cáp nằm cùng hướng.

Ví dụ, khi đặt cáp nằm phẳng, mặt tiếp xúc ở đầu thứ nhất và đầu thứ hai cùng quay về một phía.

Cáp ngược – B-Type

Hai đầu tiếp xúc nằm ngược hướng nhau.

Loại này phù hợp khi hai đầu connector trên thiết bị yêu cầu tiếp xúc từ hai phía khác nhau.

Vì vậy, khi thay thế cáp FFC, không nên chỉ kiểm tra 4P và 1.0mm. Cần kiểm tra thêm hướng tiếp xúc của hai đầu cáp để tránh mua nhầm loại. Các nhà cung cấp cáp FFC 1.0mm 4P cũng phân biệt rõ A-Type cùng hướng và B-Type ngược hướng.

---

7. Cách chọn cáp FFC/FPC 4P phù hợp

Trước khi mua, nên kiểm tra các thông số sau:

1. Số chân

Sản phẩm có 4P, vì vậy connector trên PCB cần hỗ trợ 4 chân.

2. Pitch

Sản phẩm sử dụng pitch 1.0mm. Không nên thay bằng cáp pitch 0.5mm hoặc 1.25mm nếu connector không tương thích.

3. Chiều dài

Cáp có chiều dài 20cm/200mm. Nên chọn chiều dài phù hợp để cáp không bị kéo căng hoặc gập quá mức.

4. Hướng tiếp xúc

Đây là thông số quan trọng của sản phẩm.

Cần xác định thiết bị sử dụng:

• Cáp thuận A-Type.
• Cáp ngược B-Type.

5. Loại connector

Kiểm tra đầu nối FFC/FPC trên PCB có phù hợp với:

• 4P.
• Pitch 1.0mm.
• Độ dày cáp.
• Mặt tiếp xúc.
• Kiểu khóa connector.

---

8. Lưu ý khi sử dụng cáp FFC 20624

Để đảm bảo cáp hoạt động ổn định và hạn chế hư hỏng, nên:

• Không bẻ gập cáp quá mạnh.
• Không kéo mạnh phần đầu tiếp xúc.
• Không xoắn cáp trong quá trình lắp đặt.
• Kiểm tra đúng 4P trước khi kết nối.
• Kiểm tra chính xác pitch 1.0mm.
• Kiểm tra hướng tiếp xúc A-Type.
• Cắm cáp thẳng vào connector.
• Đảm bảo khóa connector sau khi lắp.
• Không sử dụng cáp có phần tiếp xúc bị xước hoặc bong tróc.
• Không vượt quá điện áp và nhiệt độ định mức của phiên bản cáp thực tế.

---

9. Cáp FFC/FPC 4P 1.0mm 20cm phù hợp với ai?

Sản phẩm phù hợp với:

• Kỹ thuật viên sửa chữa điện tử.
• Kỹ sư thiết kế phần cứng.
• Kỹ thuật viên PCB.
• Nhà sản xuất thiết bị điện tử.
• Sinh viên ngành Điện – Điện tử.
• Người làm dự án Arduino.
• Người phát triển thiết bị IoT.
• Maker và người yêu thích DIY.
• Xưởng sửa chữa thiết bị điện tử.

---

10. Vì sao nên chọn cáp thuận FFC/FPC 20624 4P?

Nếu thiết bị yêu cầu 4 đường dẫn, pitch 1.0mm, chiều dài 20cm và hai đầu tiếp xúc cùng hướng, cáp thuận FFC/FPC 20624 là lựa chọn phù hợp.

Thiết kế dạng dẹt mềm giúp tiết kiệm không gian, dễ đi dây và thuận tiện khi kết nối các PCB hoặc module điện tử. Chuẩn AWM 20624 cũng là cấu hình phổ biến trên các loại cáp FFC/FPC hiện nay.
