Cầu Chì FANUC Daito PL4150 15A – Cầu Chì Báo Đứt Dạng Cắm

Cầu chì Daito PL4150 thuộc dòng cầu chì báo đứt P4/PL4, được thiết kế để bảo vệ các mạch điện và đồng thời hỗ trợ nhận biết trạng thái cầu chì sau khi xảy ra sự cố. Đây là loại cầu chì dạng cắm, thường được sử dụng trong máy CNC, thiết bị điều khiển công nghiệp, nguồn điện, thiết bị đo lường, hệ thống điều khiển, thiết bị thông tin liên lạc và các hệ thống điện tử cần chức năng bảo vệ quá dòng.

PL4150 có dòng điện định mức 15A. Theo thông tin kỹ thuật từ Daito, phiên bản PL4150 có điện áp định mức AC 125V/DC 125V và khả năng cắt 1.000A tại AC/DC 125V. Cầu chì thuộc nhóm Alarm Fuse, có cơ cấu báo trạng thái thông qua cửa sổ quan sát trên thân cầu chì, giúp người dùng dễ kiểm tra khi cầu chì đã tác động.

1. THÔNG TIN SẢN PHẨM

• Tên sản phẩm: Cầu chì Daito PL4150
• Model: PL4150
• Series: P4 / PL4
• Loại: Alarm Fuse – cầu chì báo đứt
• Dòng định mức: 15A
• Điện áp định mức: AC 125V / DC 125V theo dữ liệu Daito
• Khả năng cắt: 1.000A tại AC/DC 125V
• Kiểu cầu chì: Plug-In
• Đặc tính: General Purpose / Fast Acting
• Màu thân: Nâu đối với dòng PL4
• Kiểu kết nối: Dạng cắm
• Nhiệt độ làm việc: -20°C đến +60°C đối với PL4150
• Nhiệt độ bảo quản: khoảng -40°C đến +85°C
• Kích thước tham khảo: 32 × 10 × 35 mm
• Khối lượng: khoảng 9,5–10 g
• Điện trở: khoảng 0,008Ω
• I²t: khoảng 400 A²·s
• RoHS: Có
• Chức năng báo đứt: Có cửa sổ quan sát trạng thái cầu chì
• Dòng tối đa theo thông số sản phẩm: 15A

Thông số kích thước, nhiệt độ, điện trở và I²t được các nhà phân phối kỹ thuật công bố cho PL4150; kích thước phổ biến được ghi nhận là khoảng 32 × 10 × 35 mm.

2. BẢNG THÔNG SỐ KỸ THUẬT

Thông số	Giá trị
Part Number	PL4150
Manufacturer	Daito
Series	P4 / PL4
Fuse Type	Alarm Fuse
Rated Current	15A
Rated Voltage AC	125V
Rated Voltage DC	125V
Breaking Capacity	1.000A @ AC/DC 125V
Characteristic	General Purpose / Fast Acting
Mounting	Plug-In
Body Color	Brown
Operating Temperature	-20°C ~ +60°C
Storage Temperature	-40°C ~ +85°C
Resistance	khoảng 0,008Ω
I²t	khoảng 400 A²·s
Dimensions	khoảng 32 × 10 × 35 mm
Weight	khoảng 9,5–10 g
RoHS	Có
Indicator	Cửa sổ quan sát trạng thái cầu chì
Application	Công nghiệp, CNC, điều khiển, nguồn, thiết bị đo

3. ĐẶC TÍNH CỦA PL4150

PL4150 là loại cầu chì báo đứt dạng cắm, khác với các loại cầu chì thông thường ở khả năng hỗ trợ kiểm tra trạng thái thông qua phần chỉ thị trên thân. Khi cầu chì tác động, người vận hành có thể nhanh chóng kiểm tra tình trạng của cầu chì mà không nhất thiết phải tháo toàn bộ linh kiện để kiểm tra bằng đồng hồ.

Thiết kế Plug-In giúp việc tháo lắp và thay thế thuận tiện. Khi cần bảo trì máy móc hoặc hệ thống điều khiển, kỹ thuật viên có thể rút cầu chì khỏi đế và thay bằng linh kiện cùng thông số.

Dòng P4/PL4 được Daito giới thiệu là dòng Alarm Fuse, được sử dụng trong nhiều thiết bị như máy công cụ NC, nguồn điện, thiết bị đo lường và hệ thống điều khiển.

4. CHỨC NĂNG BẢO VỆ

Chức năng chính của PL4150 là bảo vệ mạch điện trước tình trạng dòng điện vượt quá mức cho phép.

Trong điều kiện hoạt động bình thường, dòng điện đi qua cầu chì và cấp điện cho mạch. Khi xuất hiện sự cố như:

• Quá tải.
• Chập mạch.
• Dòng điện tăng bất thường.
• Linh kiện phía sau bị lỗi.
• Sự cố trên đường cấp nguồn.

dòng điện tăng lên làm phần tử cầu chì nóng lên và tác động, từ đó ngắt đường điện và hạn chế dòng sự cố tiếp tục chạy qua mạch.

Việc sử dụng cầu chì đúng định mức giúp giảm nguy cơ hư hỏng các linh kiện điện tử có giá trị cao hơn và góp phần tăng độ an toàn cho hệ thống.

5. CHỨC NĂNG BÁO ĐỨT

Một ưu điểm đáng chú ý của dòng PL là cơ cấu chỉ thị trạng thái cầu chì. Trên thân cầu chì có cửa sổ quan sát giúp người sử dụng kiểm tra tình trạng tác động của cầu chì.

Điều này đặc biệt hữu ích trong các tủ điện, máy CNC và hệ thống điều khiển công nghiệp, nơi việc xác định nhanh vị trí cầu chì bị tác động giúp rút ngắn thời gian kiểm tra và sửa chữa.

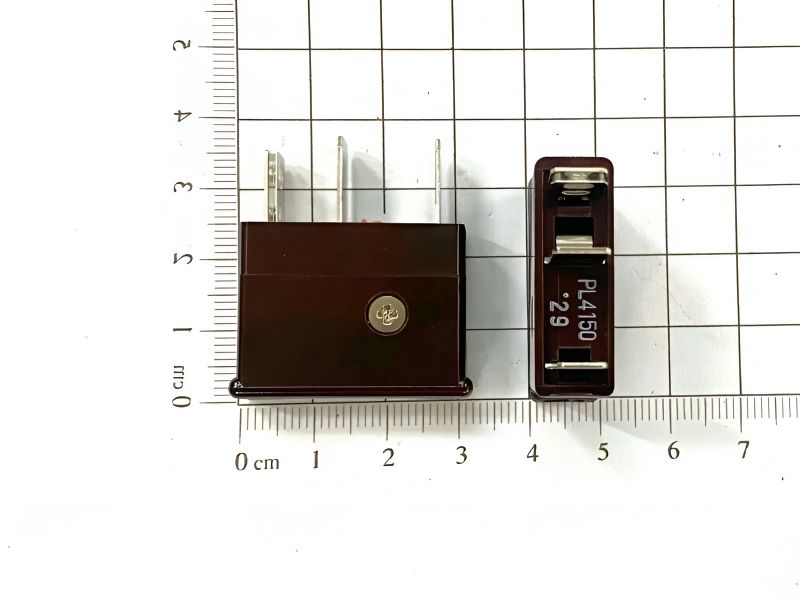

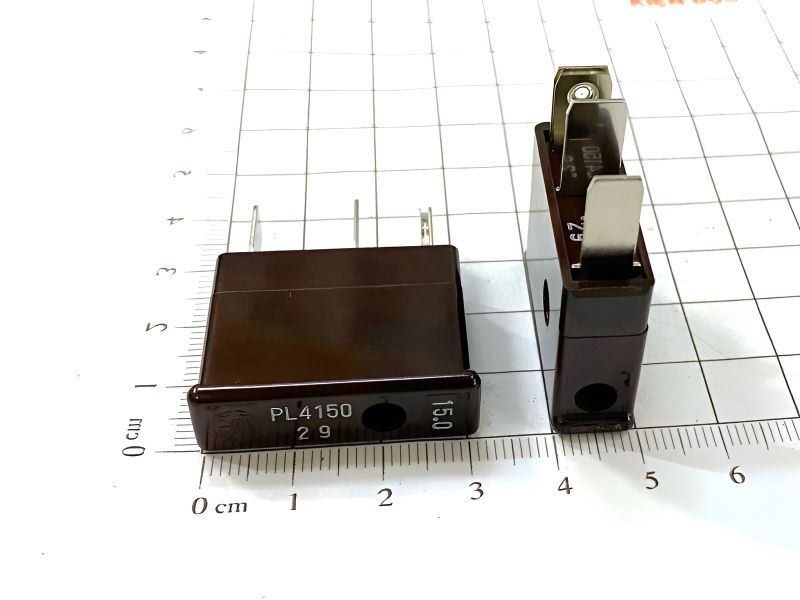

6. KÍCH THƯỚC VÀ KẾT CẤU

PL4150 có dạng thân cầu chì Plug-In với kích thước tham khảo khoảng:

32 × 10 × 35 mm

Thiết kế dạng cắm cho phép sử dụng cùng đế cầu chì tương thích của dòng P4/PL4. Theo thông tin Daito, dòng P4/PL4 có các loại đế tương ứng, vì vậy cần kiểm tra đúng loại đế trước khi thay thế.

Thân cầu chì PL4 thường có màu nâu, giúp phân biệt với một số dòng cầu chì khác trong cùng hệ thống.

7. NHIỆT ĐỘ LÀM VIỆC

Đối với PL4150, dữ liệu sản phẩm cho thấy phạm vi nhiệt độ làm việc khoảng:

-20°C đến +60°C

Nhiệt độ bảo quản được công bố khoảng:

-40°C đến +85°C

Khi lắp đặt trong tủ điện hoặc máy công nghiệp, cần đảm bảo nhiệt độ môi trường nằm trong giới hạn cho phép và tránh để cầu chì tiếp xúc với nguồn nhiệt cao trong thời gian dài.

8. KHẢ NĂNG CẮT

Theo dữ liệu từ Daito, PL4150 có:

Khả năng cắt: 1.000A tại AC/DC 125V

Thông số này thể hiện mức dòng sự cố mà cầu chì có khả năng ngắt theo điều kiện thử nghiệm tương ứng. Đây là thông số quan trọng khi lựa chọn cầu chì cho hệ thống điện, đặc biệt với các mạch có khả năng xuất hiện dòng sự cố lớn.

9. ỨNG DỤNG

Cầu chì Daito PL4150 có thể được sử dụng trong:

• Máy CNC.
• Máy công cụ NC.
• Tủ điều khiển công nghiệp.
• Hệ thống tự động hóa.
• Bộ điều khiển máy móc.
• Mạch nguồn.
• Thiết bị đo lường.
• Thiết bị điều khiển và giám sát.
• Hệ thống thông tin liên lạc.
• Thiết bị điện tử công nghiệp.
• Hệ thống điều khiển dây chuyền sản xuất.
• Các mạch điện sử dụng cầu chì Plug-In dòng PL4.

Daito cho biết dòng P4/PL4 được sử dụng trong NC machine tools, power supplies, instrumentation and control systems, medical equipment và communication equipment.

10. TƯƠNG THÍCH VÀ THAY THẾ

Khi tìm cầu chì thay thế, nên đối chiếu các thông số sau:

PL4150 – 15A – PL4 – Plug-In – Alarm Fuse

Đồng thời cần kiểm tra:

• Dòng định mức.
• Điện áp định mức.
• Khả năng cắt.
• Kích thước.
• Kiểu chân.
• Đế cầu chì.
• Đặc tính tác động.
• Vị trí lắp đặt trên thiết bị.

Một số tài liệu thương mại có thể ghi PL4150 là 15A 250VAC/DC, trong khi dữ liệu chính thức của Daito cho mã PL4150 ghi 125VAC/125VDC. Vì vậy, khi thay thế trên máy FANUC hoặc thiết bị công nghiệp, nên ưu tiên đối chiếu trực tiếp mã linh kiện và yêu cầu kỹ thuật của thiết bị thay vì chỉ dựa vào thông số điện áp được ghi trên một nguồn bán hàng.

11. LƯU Ý KHI THAY THẾ

Trước khi thay cầu chì cần tắt nguồn hoàn toàn và kiểm tra nguyên nhân khiến cầu chì bị tác động. Không nên chỉ thay cầu chì mới mà bỏ qua việc kiểm tra mạch, vì cầu chì bị đứt có thể là dấu hiệu của quá tải hoặc chập mạch.

Không sử dụng dây điện, lá kim loại hoặc vật dẫn khác để nối tắt vị trí cầu chì. Không tự ý thay cầu chì 15A bằng loại có dòng định mức cao hơn, vì việc này có thể làm mất chức năng bảo vệ và gây hư hỏng nghiêm trọng cho mạch điện.

Cần sử dụng đúng loại đế và đúng kiểu cầu chì Plug-In tương ứng với thiết bị.

12. TỔNG KẾT

Daito PL4150 là cầu chì báo đứt dạng cắm, dòng định mức 15A, thuộc dòng P4/PL4, phù hợp cho các hệ thống điều khiển và thiết bị công nghiệp cần chức năng bảo vệ quá dòng kết hợp chỉ thị trạng thái cầu chì.

Với thiết kế Plug-In, kích thước nhỏ gọn, khả năng kiểm tra trạng thái qua cửa sổ chỉ thị và cấu trúc phù hợp cho các hệ thống công nghiệp, PL4150 là linh kiện thay thế phù hợp khi thiết bị yêu cầu đúng mã cầu chì này.

Thông tin nhận diện sản phẩm:
Model: PL4150
Series: P4/PL4
Dòng: 15A
Điện áp theo dữ liệu Daito: 125VAC / 125VDC
Loại: Alarm Fuse
Kiểu: Plug-In
Kích thước: khoảng 32 × 10 × 35 mm
Màu: Nâu
Nhiệt độ làm việc: -20°C ~ +60°C
Khả năng cắt: 1.000A @ AC/DC 125V
Ứng dụng: Máy CNC, máy công nghiệp, mạch điều khiển, nguồn, thiết bị đo và tự động hóa.
