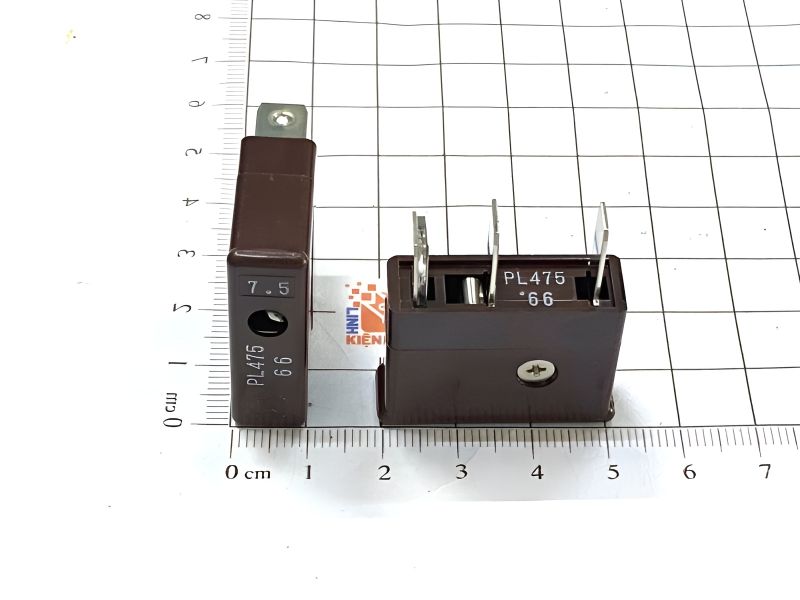

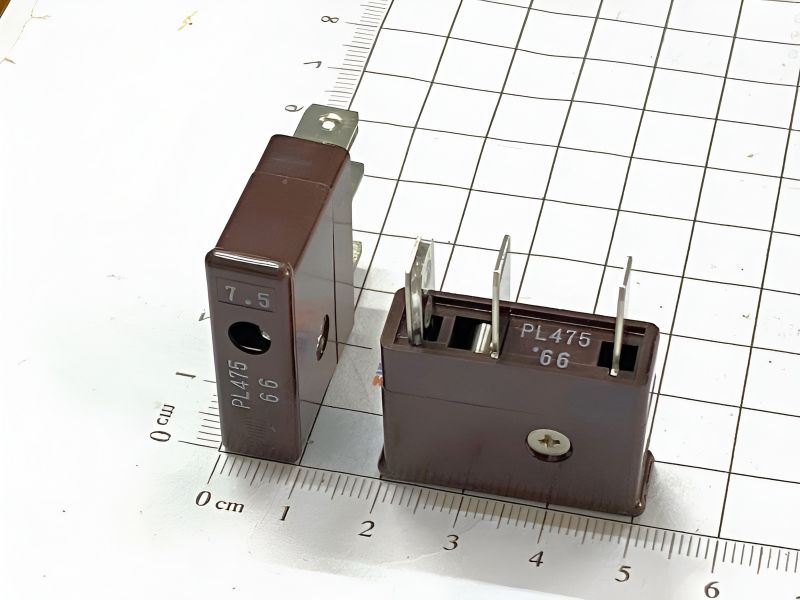

Cầu Chì FANUC Daito PL475L 7.5A – Cầu Chì Báo Đứt Dạng Cắm

Cầu chì FANUC Daito PL475L 7.5A là cầu chì bảo vệ dạng cắm thuộc dòng P4L/PL4L Alarm Fuse, được thiết kế để bảo vệ mạch điện, nguồn điện và các hệ thống điều khiển công nghiệp trước tình trạng quá dòng, quá tải hoặc ngắn mạch.

PL475L có dòng điện định mức 7.5A, điện áp định mức 125VAC/DC, kiểu lắp Plug-In và tích hợp chức năng chỉ thị cầu chì bị đứt. Khi sử dụng cùng đế cầu chì P4/PL4 tương thích, sản phẩm còn có thể cung cấp tín hiệu tiếp điểm cảnh báo khi cầu chì tác động.

Sản phẩm có thiết kế nhỏ gọn, thuận tiện cho việc thay thế và bảo trì trong các máy CNC, máy công cụ NC, tủ điều khiển, hệ thống tự động hóa, thiết bị đo lường, nguồn điện và nhiều thiết bị công nghiệp khác.

1. THÔNG SỐ KỸ THUẬT

Thông số	Chi tiết
Tên sản phẩm	Cầu chì Daito PL475L
Model	PL475L
Series	P4L / PL4L
Loại	Alarm Fuse / Indicating Fuse
Dòng định mức	7.5A
Điện áp định mức	125VAC / 125VDC
Kiểu lắp	Plug-In
Đặc tính	Normal Blow
Khả năng cắt AC	10.000A @ 125VAC
Khả năng cắt DC	1.500A @ 125VDC
Điện trở danh định	17mΩ
Giá trị I²t	120A²·s
Kích thước	32 × 10 × 35mm
Khối lượng	9.5g
Màu thân	Nâu – Brown
Nhiệt độ hoạt động	-20°C ~ +70°C
Nhiệt độ bảo quản	-40°C ~ +85°C
Tiêu chuẩn	UL
Chức năng chỉ thị	Có
Chức năng cảnh báo	Có khi dùng holder tương thích
Đóng gói tiêu chuẩn	100 chiếc/hộp

Các thông số về điện áp, dòng điện, khả năng cắt, điện trở, I²t, kích thước và khối lượng được thể hiện trong tài liệu kỹ thuật Daito cho dòng P4L/PL4L.

2. CẤU TẠO VÀ THIẾT KẾ

PL475L được thiết kế theo dạng cầu chì cắm Plug-In, cho phép lắp trực tiếp vào đế cầu chì tương thích. Thiết kế này giúp việc tháo lắp và thay thế linh kiện nhanh chóng, đặc biệt phù hợp với các thiết bị công nghiệp cần bảo trì định kỳ.

Thân cầu chì có kích thước khoảng 32 × 10 × 35mm, khối lượng khoảng 9.5g. Theo tài liệu Daito, dòng P4L có màu đen, trong khi PL4L có màu nâu. PL475L thuộc dòng PL4L nên có màu nâu theo catalog.

Trên thân cầu chì có cửa sổ chỉ thị, giúp người sử dụng kiểm tra tình trạng cầu chì sau khi xảy ra sự cố.

3. CHỨC NĂNG BẢO VỆ

Chức năng chính của PL475L là bảo vệ mạch điện trước tình trạng quá dòng.

Trong điều kiện bình thường, dòng điện chạy qua cầu chì để cấp cho tải. Khi xảy ra sự cố như:

• Quá tải.
• Ngắn mạch.
• Linh kiện phía sau bị lỗi.
• Dòng điện tăng bất thường.
• Sự cố trên đường cấp nguồn.

phần tử bên trong cầu chì sẽ nóng lên và tác động, làm ngắt dòng điện. Việc ngắt mạch giúp hạn chế dòng sự cố tiếp tục chạy qua các linh kiện và thiết bị phía sau.

Đây là chức năng quan trọng trong các hệ thống điều khiển, đặc biệt khi mạch có nhiều linh kiện điện tử có giá trị cao.

4. CHỨC NĂNG BÁO ĐỨT

Điểm nổi bật của PL475L là thuộc dòng Alarm Indicating Fuse.

Cầu chì được tích hợp cơ cấu chỉ thị giúp nhận biết trạng thái khi cầu chì bị đứt. Khi kết hợp với đế cầu chì P4/PL4 tương thích, trạng thái tác động còn có thể được đưa ra dưới dạng tiếp điểm cảnh báo.

Tính năng này giúp kỹ thuật viên nhanh chóng xác định cầu chì gặp sự cố mà không cần kiểm tra từng cầu chì bằng phương pháp thủ công.

Đặc biệt phù hợp với:

• Máy CNC.
• Máy NC.
• Tủ điều khiển.
• Dây chuyền tự động.
• Hệ thống điều khiển công nghiệp.
• Thiết bị có nhiều nhánh bảo vệ.

5. KHẢ NĂNG CẮT

Theo datasheet Daito, nhóm P404L–PL475L có khả năng cắt:

AC 125V: 10.000A

DC 125V: 1.500A

Đây là thông số thể hiện khả năng ngắt dòng sự cố của cầu chì trong điều kiện điện áp tương ứng. Khi lựa chọn cầu chì cho hệ thống điện, cần đảm bảo điện áp định mức và khả năng cắt phù hợp với mạch sử dụng.

6. ĐIỆN TRỞ DANH ĐỊNH

PL475L có điện trở danh định khoảng:

17mΩ

Giá trị điện trở thấp giúp giảm tổn hao điện áp và công suất trên cầu chì trong quá trình hoạt động bình thường.

Theo catalog Daito, giá trị điện trở được xác định ở mức dòng thử nghiệm tương ứng với điều kiện kỹ thuật của nhà sản xuất.

7. GIÁ TRỊ I²t

Thông số Joule Integral I²t của PL475L:

120A²·s

I²t là thông số thể hiện năng lượng nhiệt tích lũy trong quá trình cầu chì tác động. Thông số này thường được sử dụng khi đánh giá khả năng phối hợp bảo vệ giữa cầu chì và các linh kiện khác trong mạch.

8. ĐẶC TÍNH DÒNG ĐIỆN – THỜI GIAN

Theo đặc tính chung của dòng cầu chì Daito P4L/PL4L:

• 110% dòng định mức: không tác động trong điều kiện thử nghiệm quy định.
• 135% dòng định mức: tác động trong vòng 1 giờ.
• 200% dòng định mức: tác động trong vòng 2 phút.

Đặc tính này cho phép cầu chì chịu được các mức dòng tăng nhẹ trong thời gian phù hợp, đồng thời tác động khi dòng điện vượt quá giới hạn trong thời gian đủ dài.

9. KÍCH THƯỚC

Kích thước vật lý của PL475L:

32 × 10 × 35mm

Khối lượng:

Khoảng 9.5g

Thiết kế nhỏ gọn giúp sản phẩm phù hợp với các cụm cầu chì trong tủ điều khiển, máy CNC và các thiết bị có không gian lắp đặt hạn chế.

10. NHIỆT ĐỘ LÀM VIỆC

Phạm vi nhiệt độ môi trường:

-20°C ~ +70°C

Nhiệt độ bảo quản:

-40°C ~ +85°C

Khi sử dụng trong máy công nghiệp, cần đảm bảo nhiệt độ tại vị trí lắp đặt nằm trong giới hạn cho phép để đảm bảo đặc tính hoạt động ổn định của cầu chì.

11. KIỂU LẮP ĐẶT

PL475L là cầu chì Plug-In, sử dụng với đế cầu chì tương thích thuộc hệ P4/PL4.

Daito xác nhận dòng P404L–PL475L có thể sử dụng với các P4 Fuse Holder, ngoại trừ PL4-1S/2S. Vì vậy khi thay thế cần kiểm tra chính xác loại đế cầu chì đang được sử dụng trên thiết bị.

Ưu điểm của kiểu Plug-In:

• Dễ tháo lắp.
• Thay thế nhanh.
• Không cần hàn.
• Thuận tiện bảo trì.
• Có thể kết hợp chức năng cảnh báo.
• Phù hợp với các hệ thống công nghiệp.

12. ỨNG DỤNG

Cầu chì Daito PL475L 7.5A được sử dụng trong nhiều thiết bị và hệ thống công nghiệp, bao gồm:

• Máy CNC.
• Máy công cụ NC.
• Hệ thống điều khiển máy móc.
• Tủ điện công nghiệp.
• Bộ điều khiển tự động.
• Mạch nguồn.
• Thiết bị đo lường.
• Hệ thống tự động hóa.
• Thiết bị y tế.
• Thiết bị thông tin liên lạc.
• Dây chuyền sản xuất.
• Các hệ thống cần cầu chì báo đứt.

Daito xác nhận dòng P4L/PL4L được ứng dụng trong máy công cụ NC, nguồn điện, hệ thống đo lường và điều khiển, thiết bị y tế và thiết bị thông tin liên lạc.

13. ƯU ĐIỂM NỔI BẬT

Dòng định mức 7.5A: phù hợp với các mạch điện yêu cầu bảo vệ ở mức 7.5A.

Điện áp 125VAC/DC: đáp ứng các hệ thống được thiết kế cho mức điện áp này.

Chức năng báo đứt: hỗ trợ kiểm tra trạng thái cầu chì nhanh chóng.

Thiết kế Plug-In: thuận tiện cho việc thay thế và bảo trì.

Khả năng cắt cao: 10kA tại AC125V và 1.5kA tại DC125V theo dữ liệu Daito.

Kích thước nhỏ gọn: 32 × 10 × 35mm.

Điện trở thấp: khoảng 17mΩ.

I²t: khoảng 120A²·s.

Phù hợp thiết bị công nghiệp: đặc biệt thích hợp cho hệ thống điều khiển, máy CNC và thiết bị tự động hóa.

14. HƯỚNG DẪN THAY THẾ

Trước khi thay cầu chì, cần ngắt hoàn toàn nguồn điện của thiết bị.

Kiểm tra nguyên nhân khiến cầu chì bị tác động, chẳng hạn như quá tải, ngắn mạch hoặc linh kiện phía sau bị lỗi. Sau khi xác định nguyên nhân, tháo cầu chì cũ khỏi đế và lắp cầu chì PL475L mới đúng vị trí.

Cần đảm bảo cầu chì thay thế:

• Đúng mã PL475L.
• Đúng dòng 7.5A.
• Đúng điện áp 125VAC/DC.
• Đúng kiểu Plug-In.
• Đúng loại fuse holder.
• Đúng đặc tính bảo vệ.

Không nên thay bằng cầu chì có dòng định mức cao hơn khi chưa xác định yêu cầu của mạch. Không sử dụng dây điện hoặc vật dẫn để nối tắt vị trí cầu chì.

15. THÔNG TIN NHẬN DIỆN SẢN PHẨM

Tên sản phẩm: Cầu Chì FANUC Daito PL475L
Model: PL475L
Series: P4L / PL4L
Loại: Alarm Fuse / Indicating Fuse
Dòng định mức: 7.5A
Điện áp định mức: 125VAC / 125VDC
Đặc tính: Normal Blow
Kiểu lắp: Plug-In
Khả năng cắt: 10.000A AC125V / 1.500A DC125V
Điện trở: 17mΩ
I²t: 120A²·s
Kích thước: 32 × 10 × 35mm
Khối lượng: 9.5g
Màu: Nâu
Nhiệt độ hoạt động: -20°C ~ +70°C
Nhiệt độ bảo quản: -40°C ~ +85°C
Tiêu chuẩn: UL
RoHS: Có
Chức năng: Bảo vệ quá dòng + chỉ thị đứt
Ứng dụng: CNC, máy NC, nguồn, điều khiển công nghiệp, đo lường và tự động hóa.

16. KẾT LUẬN

Cầu Chì FANUC Daito PL475L 7.5A là cầu chì báo đứt dạng cắm chuyên dụng cho các hệ thống điện và điều khiển công nghiệp. Sản phẩm kết hợp chức năng bảo vệ quá dòng với khả năng chỉ thị trạng thái khi cầu chì tác động.

Với dòng định mức 7.5A, điện áp 125VAC/DC, khả năng cắt cao, điện trở thấp, thiết kế Plug-In và kích thước nhỏ gọn, PL475L phù hợp cho việc thay thế trong máy CNC, máy NC, tủ điều khiển, nguồn điện, hệ thống tự động hóa và nhiều thiết bị công nghiệp khác.

Mã sản phẩm: PL475L
Dòng định mức: 7.5A
Điện áp định mức: 125VAC/DC
Loại: Alarm Fuse – Plug-In
Kích thước: 32 × 10 × 35mm
