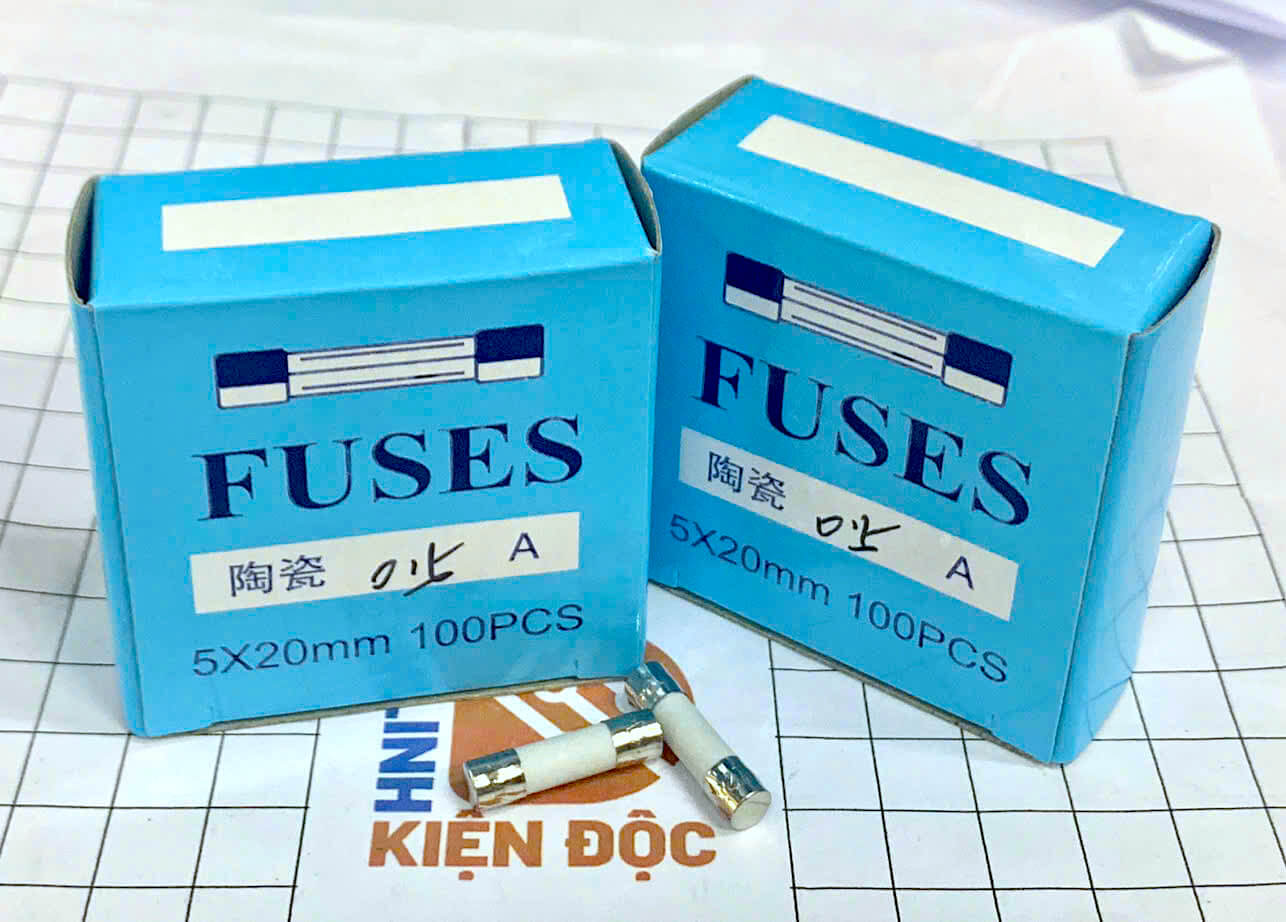

Cầu chì sứ 5x20mm 0.5A 250V
1,500₫
Kinh doanh 1: 0333595662
Kinh doanh 2: 0372770860
Kĩ thuật viên sửa chữa: 0979578581 (Kiên)
(Giờ làm việc: Buổi sáng: 7:30-12:00, Buổi chiều: 13:30-18:00 từ Thứ 2 đến thứ 7 )
Chú ý: Chỉ gửi đơn hàng tối thiểu từ 50.000 vnđ. Đơn hàng chưa bao gồm phí vận chuyển (đội ngũ nhân viên lên đơn sẽ liên hệ với khách hàng thông báo chi phí vận chuyển khi đơn hàng được đặt thành công).
Giới thiệu chung
Cầu chì sứ 5×20mm 0.5A 250V là linh kiện bảo vệ mạch điện, có nhiệm vụ ngắt mạch khi dòng điện vượt quá giới hạn cho phép do quá tải hoặc ngắn mạch. Sản phẩm có dạng ống trụ nhỏ gọn, thân bằng sứ/ceramic chịu nhiệt, bên trong chứa dây chảy và hai đầu tiếp điểm kim loại.
Với dòng điện định mức 0.5A và điện áp định mức 250V AC, loại cầu chì này phù hợp với các mạch điện tử, mạch điều khiển, mạch tín hiệu và các thiết bị có dòng làm việc thấp cần được bảo vệ.
1. Đặc điểm
- Dạng cầu chì ống sứ 5×20mm tiêu chuẩn.
- Dòng điện định mức: 0.5A (500mA).
- Điện áp định mức: 250V AC.
- Thân sứ có khả năng cách điện và chịu nhiệt tốt.
- Thiết kế nhỏ gọn, dễ lắp đặt và thay thế.
- Bảo vệ mạch trước các sự cố quá dòng, quá tải và ngắn mạch.
- Hoạt động tự động, không cần nguồn điều khiển bên ngoài.
- Có thể có loại tác động nhanh (F) hoặc tác động chậm (T) tùy theo model và yêu cầu của mạch.
2. Cấu tạo
Cầu chì sứ 5×20mm 0.5A 250V thường bao gồm:
- Ống sứ: Có tác dụng cách điện, bảo vệ dây chảy và chịu nhiệt trong quá trình hoạt động.
- Dây chảy: Là bộ phận bảo vệ chính. Khi dòng điện vượt quá giới hạn thiết kế, dây chảy nóng lên và nóng chảy để ngắt mạch.
- Hai đầu tiếp điểm: Làm bằng kim loại dẫn điện, có nhiệm vụ kết nối cầu chì với mạch điện hoặc đế cầu chì.
- Vật liệu dập hồ quang: Một số loại được bố trí vật liệu bên trong ống để hỗ trợ dập hồ quang khi dây chảy bị đứt.
3. Thông số kỹ thuật
| Thông số | Giá trị |
|---|---|
| Tên sản phẩm | Cầu chì sứ 5×20mm 0.5A 250V |
| Loại | Cầu chì ống sứ |
| Dòng điện định mức | 0.5A (500mA) |
| Điện áp định mức | 250V AC |
| Kích thước | 5×20mm |
| Đường kính | 5mm |
| Chiều dài | 20mm |
| Vật liệu thân | Sứ/Ceramic |
| Đầu tiếp điểm | Kim loại |
| Chức năng | Bảo vệ quá dòng, quá tải và ngắn mạch |
| Đặc tính tác động | Nhanh (F) hoặc chậm (T), tùy model |
| Kiểu lắp đặt | Đế/kẹp cầu chì 5×20mm |
Lưu ý: Khả năng cắt, đặc tính thời gian–dòng điện và các thông số chi tiết khác phụ thuộc vào từng nhà sản xuất/model. Cần kiểm tra datasheet trước khi sử dụng.

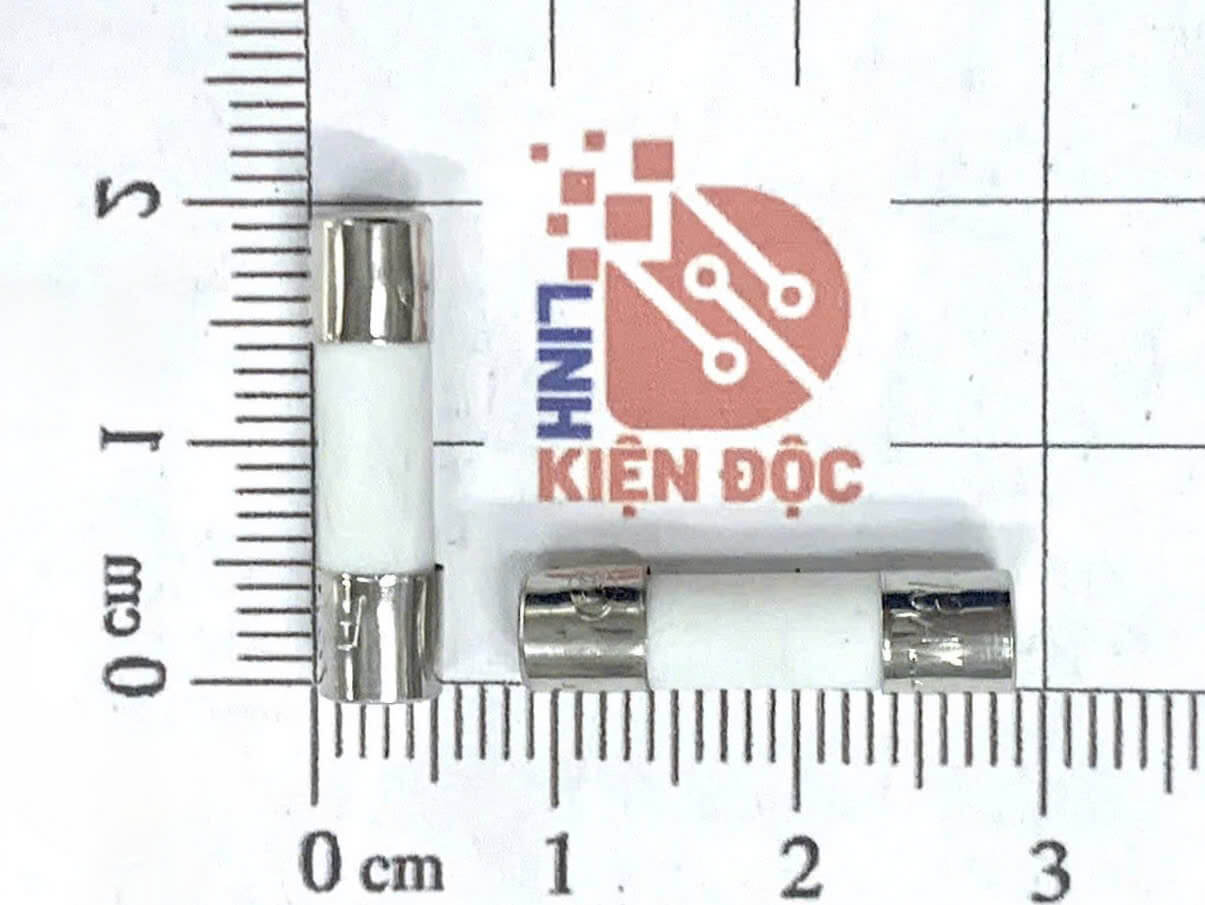

4. Kích thước
Cầu chì có kích thước tiêu chuẩn:
- Đường kính: 5mm.
- Chiều dài: 20mm.
- Kích thước tổng thể: Ø5 × 20mm.
Sản phẩm tương thích với các loại đế cầu chì 5×20mm, phù hợp với thiết bị có không gian lắp đặt nhỏ.
5. Ứng dụng
Cầu chì sứ 0.5A 250V thường được sử dụng để bảo vệ:
- Mạch nguồn AC/DC công suất nhỏ.
- Mạch điều khiển và mạch tín hiệu.
- Thiết bị điện tử.
- Adapter và các bộ nguồn nhỏ.
- Thiết bị đo lường.
- Thiết bị âm thanh.
- Mạch chiếu sáng.
- Bảng điều khiển và thiết bị tự động hóa.
- Các linh kiện điện tử nhạy cảm cần bảo vệ ở mức dòng khoảng 500mA.
6. Nguyên lý hoạt động
Khi dòng điện chạy trong mạch nằm trong giới hạn cho phép, dây chảy của cầu chì hoạt động bình thường. Khi xảy ra quá tải hoặc ngắn mạch, dòng điện tăng cao làm dây chảy nóng lên. Khi đạt đến điều kiện nóng chảy, dây chảy bị đứt, tạo mạch hở và ngắt dòng điện.
Nhờ đó, cầu chì giúp hạn chế dòng điện bất thường, bảo vệ linh kiện và thiết bị khỏi nguy cơ quá nhiệt hoặc hư hỏng.
Cầu chì sứ 5×20mm 0.5A 250V là loại cầu chì nhỏ gọn, dễ thay thế, có khả năng chịu nhiệt và cách điện tốt, thích hợp cho các mạch điện tử và thiết bị có yêu cầu bảo vệ dòng thấp.
